YLDL-3035电缆识别仪


时间:2019/4/17 17:11:59 | 作者:陕西意联电气 | 标签: 电缆识别仪
YLDL-3035电缆识别仪

  简要说明



  电缆识别仪说明:在高压电缆施工安装现场,经常存在多条电缆并排埋放的状况,这时准确分辨每条电缆就成了维护人员zui为头疼的问题。针对这一现状,本公司综合自身技术实力,参考国内外先进理论,采用现代电子技术及工装工艺技术研制出这一款YLDL-3035电缆识别仪

电缆识别仪
  YLDL-3035电缆识别仪主要用于现场多条电缆的准确识别,以克服施工现场经常发生的因试扎错误或锯错电缆而造成的重大停电事故或人身安全事故,极大地提高了现场的电缆施工、维修效率,是普通电缆识别仪的升级换代产品。


  功能特点   ↴



 电缆识别准确无误。

 大识别钳口可适用于各类型电缆。
 操作简单,指示清楚直观,使用方便。
 整机工作可靠,不怕短路。
 电源输出频率及接收机灵敏度可调,适合各种现场。


  技术参数   ↴



 钳口:≥140mm;闭合时内径≥120mm。
 功率:1kVA(断续瞬时)。
 识别方式:以表针摆动方向、幅度判断。
 工作电源:AC 220V(1±10%) 50Hz(1±5%)。


  仪器组成   ↴



  电缆识别仪识别仪主机接收钳手持接收机等组成。


识别仪主机面板布局(图1):

识别仪主机面板布局

A. 电压指示:显示电源输出电压值。
B. 电流指示:显示输出电流瞬时平均值。
C.“频率增大、频率减小”按钮:用来调节输出电源断续频率,接收机显示信号闪动频率应和电源输出频率一致。
D.输出插孔:使用时将发射机的插棒插入,并注意插紧。
E. 电源插座:识别仪主机电源输入插座,带保险丝座。
F. 电源开关:用于启动或关闭主机。

手持接收机

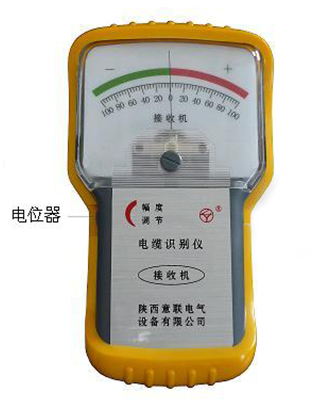

手持接收机(图2):

1】  手持接收机左侧有一电位器,可调节接收灵敏度,向下调变小,向上调变大。

2】  手持接收机下侧有一输出线,使用时连接接收钳。

  注意:打开手持接收机前首先将电位器调节到zui小,调节灵敏度以表针左右摆动20-80% 左右为宜。不要太灵敏,以免“打表”!停止使用时请关闭接收机电源。


  使用方法及步骤   ↴



电缆识别使用方法及步骤:

1】  将待识别电缆两端断开,电缆两端铠装接地打开。

2】  主机红色输出线连接在电缆芯线上,黑色输出线连接接地点或地钉上,芯线在远端与接地点或地钉相连,该回路可传导脉冲电流。

3】 打开主机电源开关。

4】  将识别仪接收机红黑插头分别与接收钳红黑插孔相连。

5】  将接收钳卡在待测电缆上,先将接收机电位器向下调至zui小,注意接收钳上的“→”代表电流方向,若接收钳上的“→”与电缆中电流流向一致,则接收机表针摆动正方向(+方向);若接收钳上的“→”与电缆中电流流向相反,则接收机表针摆动负方向(-方向)。

6】  将接收机灵敏度调至合适位置(左右摆动20-80% 左右)。手持接收机既可看到摆动信号。发射机与接收机开始正常工作后,接收钳线圈中感应的电压在手持接收机显示出来,指针摆动方向即是电流方向,在接收钳保持正方向时,只有电流流出的这根电缆指针向右偏并且摆幅较大,这根就是要找的电缆。所有其它电缆只流过返回电流,指针向左偏并且摆幅较小。

7】  识别仪现场接线图如图3所示

识别仪现场接线图


  注意事项   ↴



  电缆识别仪使用注意事项:主机使用时,若打开开关后开关指示灯不亮,请检查电源线及插座内的保险管,保险管为1.5A/250V。
