YLBD全自动电气检修综合测试系统


时间:2021/8/9 11:29:03 | 作者:陕西意联电气 | 标签: 变压器测试仪

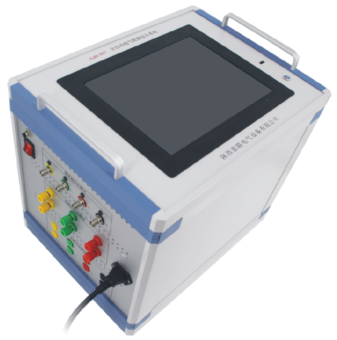

YLBD全自动电气检修综合测试系统

  简要说明



    YLBD系列全自动电气检修综合测试系统是集成变压器绕组直流电阻测试,变压器变比 及组别测试,变压器绕组阻抗特性测试(低压阻抗法),变压器绝缘电阻测量 (吸收比及极化指数),变压器有载分接开关参数测量,变压器介质损耗及电容 量测量,变压器绕组特性测量(频响法),变压器消磁,高压断路器机械特性及 接触电阻等多项电气检修测试功能集成一体的测试设备,本系统使用工业计算机 控制,Windows操作系统,专用测试项目控制软件,大尺寸触摸式高清液晶显 示屏显示,多用测试连接线应用,测试数据采用计算机数据库管理存储。

YLBD系列全自动电气检修综合测试系统




  产品功能及特点



• 测试设备可进行人工命名

• 全触屏工控机设计,功能测试集成程度高
• 一体化设计,结构紧凑合理轻便便携
• 测试报告定制化,可根据测试需求生成
• 测试数据存储容量大,可U盘存储
• 具有多种有线、无线通讯接口,方便仪器功能扩展
• 系统内存储说明书及操作视频,方便用户现场紧急调用
• 系统自带电源误接自动保护功能和接地线未接报警功能,保证您的安全使用


  产品技术参数



系统性能
• 采用Windows操作系统,10/12寸真彩色LED屏,英特尔处理器
• 32G固态硬盘,2GB DDR3内存


变压器绕组直流电阻测试
• 电流输出:100mA、200mA、1A、2.5A、5A、10A、20A,自动量程
• 测量范围:200 Ω~240Ω
变比、组别测试,整流变、斯科特、逆斯科特、平衡变压器测试(选配)
• 电压输出:高压侧交流 12V,24V,48V,80V,160V可选
• 测量范围:0.8-20000


变压器绕组阻抗特性测试(低压阻抗法)
• 阻抗法测量电压:0~220V
• 阻抗法测量:0~10A
• 阻抗法频率:50Hz/60Hz


变压器绝缘电阻测量(吸收比及极化指数)
• 电压输出:100/250/500/1000/2500/5000V
• 测量范围:0.01MΩ~500GM
• 输出电流:5mA


变压器有载分接开关参数测量
• 三相恒流源充电电流:3A/1A档;0.6A/0.2A档
• 端口zui大电压:24V
• 过渡电阻zui大量程:100Ω
• 过渡电阻测量范围:1A档:0.4Ω~20Ω 0. 2A档:10Ω~100Ω
• 波形记录时间长度:300ms


变压器介质损耗及电容量测量
zui大输出电压:10kV
zui大输出电流:200mA
zui大容量:2000VA
• 测量范围:tgδ无限制,15pF <Cx <300nF 10kV :Cx <60nF 5kV:Cx <150nF 1kV:Cx <300nF
• CVT测量范围:Cx<300nF
• 自激电源:AC0~50V/15A
• CVT变比测量范围:10~10000


变压器绕组特性测量(频响法)
• 输出电压:Vpp-25V,测试中自动调整
• 输入阻抗:1MΩ(响应通道内置50Ω匹配电阻)
• 输出阻抗:50Ω
• 测量动态范围宽:-120dB~20dB
• 扫频范围:10Hz-2MHz

变压器消磁
• 消磁电流:10/5A、1A、200mA、5mA
• 消磁模式:智能自动
• 消磁时间:9min/次
• 消磁效果:大于90%

高压断路器机械特性及接触电阻
• 主触头:12个
• 时间测量范围:1~16000ms
• 位移传感器:3个
• 行程测量范围:0~999 mm
• 速度测量范围:0~20m/s
• 线圈电流测试范围:0~15 A
• 直流电源输出:10~270V/10A
• 回路阻测量范围:10μΩ~19999.9 μΩ
• 测试电流:100A
• 动作线圈电阻测量范围:1—5MΩ


  推荐功能配置表



概述:Windows操作系统,专用测试项目控制软件,大尺寸触摸式高清液晶显示屏,多用测试连接线应用,测试数据采用 计算机数据库管理存储。

YLBD-908
•   直流电阻测试,zui大电流20A
•   变比、组别测试
•   绝缘电阻测试,zui高电压5kV
•   有载分接开关特性测试
•   介质损耗测试
•   短路阻抗测试
•   频响法绕组变形测试
•   变压器消磁

YLBD-918
•   直流电阻测试,zui大电流20A
•   变比、组别测试
•   绝缘电阻测试,zui高电压5kV
•   有载分接开关特性测试
•   开关机械特性测试
•   回路电阻测试
•   开关动作线圈电阻测试
•   变压器消磁

YLBD-919
•   直流电阻测试,zui大电流20A
•   变比、组别测试
•   绝缘电阻测试,zui高电压5kV
•   有载分接开关特性测试
•   介质损耗测试
•   开关机械特性测试
•   回路电阻测试
•   开关动作线圈电阻测试
•   变压器消磁

YLBD-907
•   直流电阻测试,zui大电流20A
•   变比、组别测试
•   绝缘电阻测试,zui高电压5kV
•   有载分接开关特性测试
•   短路阻抗测试
•   频响法绕组变形测试
•   变压器消磁

YLBD-906
•   直流电阻测试,zui大电流20A
•   变比、组别测试
•   绝缘电阻测试,zui高电压5kV
•   有载分接开关特性测试
•   介质损耗测试
•   变压器消磁

YLBD-905
•   直流电阻测试,zui大电流20A
•   变比、组别测试
•   绝缘电阻测试,zui高电压5kV
•   有载分接开关特性测试
•   变压器消磁

YLBD-904
•   直流电阻测试,zui大电流20A
•   变比、组别测试
•   绝缘电阻测试,zui高电压5kV
•   介质损耗测试

YLBD-914
•   直流电阻测试,zui大电流20A
•   变比、组别测试
•   绝缘电阻测试,zui高电压5kV
•   有载分接开关特性测试

YLBD-903
•   直流电阻测试,zui大电流20A
•   变比、组别测试
•   绝缘电阻测试,zui高电压5kV
