YLDL-2023电缆路径仪/故障定位仪


时间:2019-4-19 9:42:29 | 作者:陕西意联电气 | 标签: 电缆故障定位仪
YLDL-2023电缆路径仪/故障定位仪

  简要说明



  YLDL-2023电缆路径仪/故障定位仪陕西意联电气针对电力电缆故障精确定点而开发的,采用低噪声设计和高性能数字滤波技术相结合,声磁同步定点,是一款具有高抗干扰性、高灵敏度的电缆故障精确定点仪器。其广泛应用于电力系统中地埋电缆故障点的精确定位、地埋电缆埋设路径和埋深的精准探测。

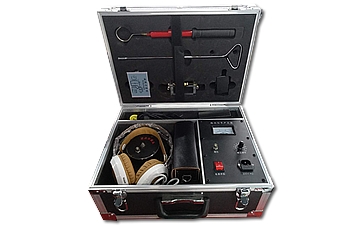

电缆路径仪/故障定位仪


  产品功能特点



★ 电缆路径探测与故障定点实现一体化。
★ 声磁同步定点。
★ 数字显示与耳机听音结合,可简单快速精确定位。
★ 独有的数字信号处理技术,在极短时间内准确接收瞬时声场强度并稳定显示。
★ 磁信号接收精准,充分利用沿线磁信号做故障点导向信号,放电实时显示,提高故障定点效率。
★ 高抗干扰性,能有效排除环境噪声的干扰。
★ 高灵敏度,可多档位调节,适合各种环境下进行测试。
★ 高压放电的同时可以粗测电缆路径,提高了故障定点效率。
★ 配套的定点传感器具有低噪声、高灵敏度、防水特性。


  产品技术参数



1、路径信号产生器技术指标
 ▣ 输出功率:负载电阻10Ω,输出功率大于60W。
 ▣ 工作频率:15kHz。
 ▣ 工作方式:等幅或调幅。
 ▣ 具有自动过热、过载、短路保护功能。
 ▣ 电源:AC220V±10%。
 ▣ 工作环境:温度-20℃~+50℃,湿度80%。


2、数显同步定点仪技术指标

 ▣ 数显距离:最大100m,最小0.1m。
 ▣ 定点误差:<0.1米。
 ▣ 电磁通道接收机灵敏度:<5μV。
 ▣ 声音通道音频放大器增益:>70dB。
 ▣ 50Hz工频抑制度:>40dB。
 ▣ 电源:7.4V/2600mAh聚合物锂电池。
 ▣ 功耗:<100mA (0.7W),充满电后可连续工作24h以上。
 ▣ 工作环境:温度-20℃—+50℃,湿度80% 。

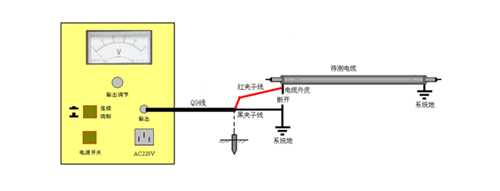

电缆路径探测连接图

电缆路径探测

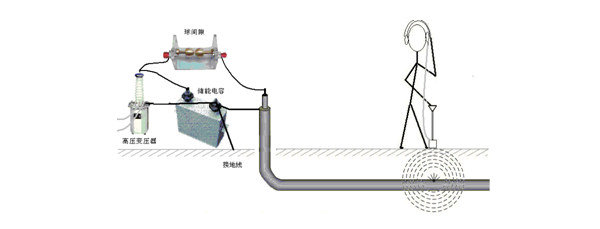

电缆故障定点连接图

电缆故障定点


  推荐组合



 YLDL-2023电缆路径仪/故障定位仪+YLDL-2010智能电缆故障测试仪+YLDL-2055电缆测试直流高压脉冲装置+YBRC系列干式专用脉冲电容器



YLDL-2023电缆路径仪/故障定位仪+YLDL-2016智能电缆故障测试仪+YLDL-2055电缆测试直流高压脉冲装置+YBRC系列干式专用脉冲电容器


注:用户可根据需求将YLDL-2055电缆测试直流高压脉冲装置替换为YBC系列操作箱+YLBT系列故障检测专用变压器组合
