YL-GWK蓄电池远程在线核容放电装置


时间:2023/4/10 17:00:09 | 作者:陕西意联电气 | 标签: 直流系统_蓄电池
YL-GWK蓄电池远程在线核容放电装置

  产品概述  ↴



  变电站直流电源是变电站重要组成部分,是继电保护、安全自动装置、自动化、通讯、断路器等设备正常工作或正确动作的基础,其中蓄电池作为变电站重要的后备电源,是变电站直流电源系统实现不间断供电的zui后保障,对电网的安全稳定运行具有十分重要的意义。

  蓄电池组核容放电是至今为止公认的衡量蓄电池性能zui有效的手段,相关蓄电池运行维护规程和反措要求:新投运的蓄电池每两年进行一次核容性放电试验,4年后每年进行一次核容性放电试验。传统的蓄电池维护方式是间隔式被动测试,不仅耗费大量的人力、物力、财力,还不能及时全面的了解蓄电池的真实情况,导致对电池的性能无法掌控,安全生产存在极大的安全隐患。

  我公司在多年从事变电站直流电源设备研发和生产的基础上,利用电力电子技术、互联网技术、计算机技术、研发出蓄电池在线核容性放电维护系统,可以在保障蓄电池远程充放电安全性的前提下,实现蓄电池组的远程自动核容功能,达到直流电源蓄电池组智能维护、少人维护、寿命延长的目的,zui终实现电网安全、基层减负。

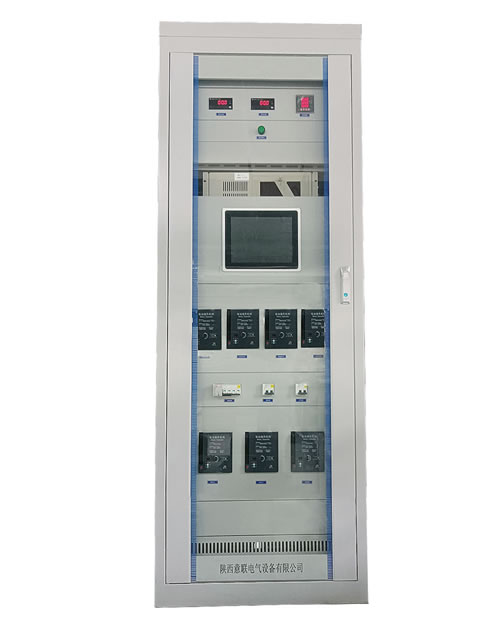

YL-GWK蓄电池远程核容装置

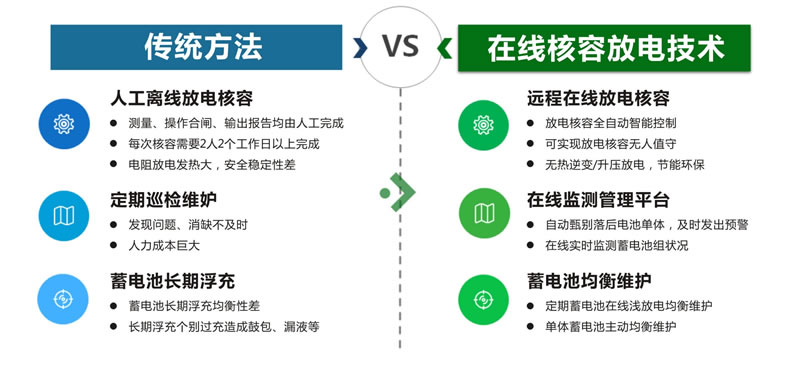

  产品优势对比  ↴



产品优势对比

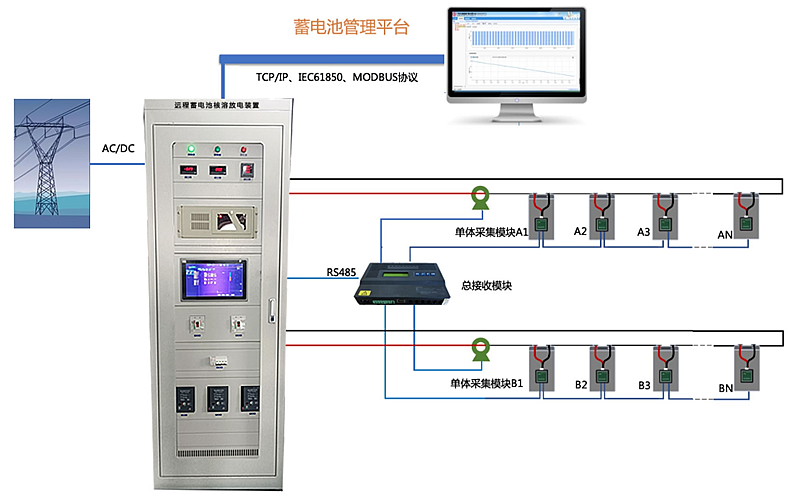

  结构拓扑 ↴

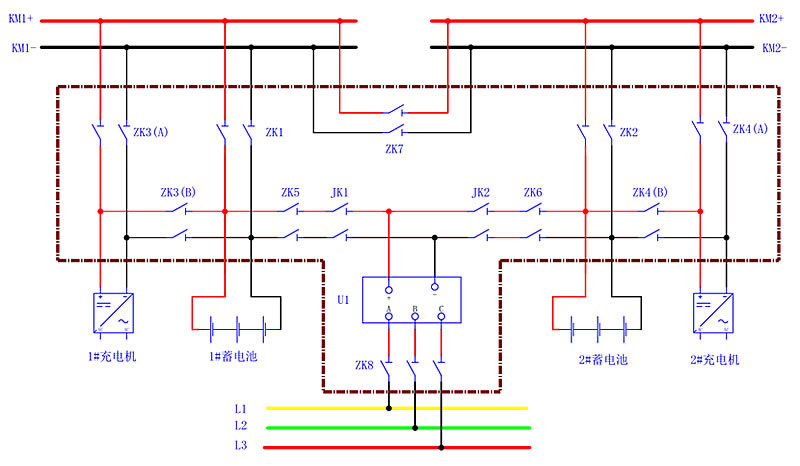

一、离线式远程核容系统

离线式远程核容系统原理图

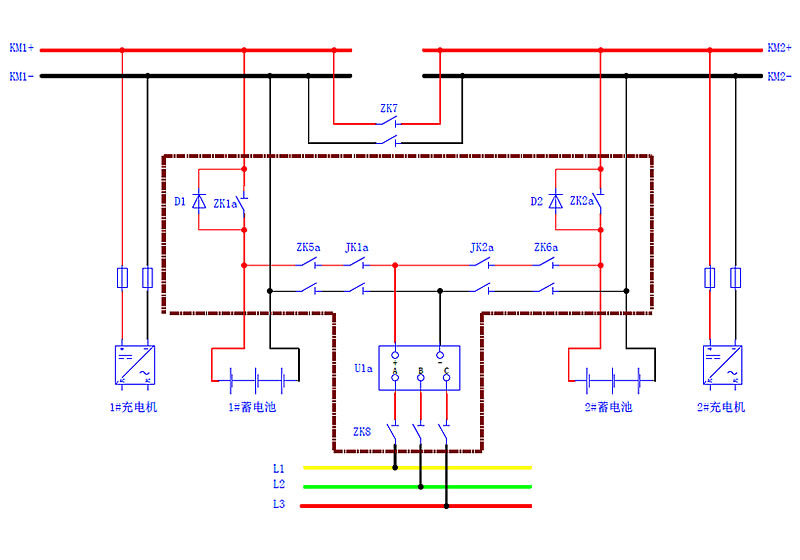

       二、在线式远程核容系统




  规格型号 ↴



YL-GWK蓄电池远程在线核容放电装置

电池组

DV48V

DC110V

DC220V

充电/放电压范围

40~60V

90~132V

170~270V

放电电流范围

0100A(根据实际电池组电压等级和电池容量大小进行并机)

充放电流分辨率

0.1A

充放电流精度

1%

工作温度

-10+40;工作湿度(RH)≤95%

通讯接口

RS232接口;RJ45

工作模式

断路器开关离线方式/二极管旁路在线式方式

放电工作模式

恒流放电、恒功率放电

能量回馈

蓄电池放出的容量通过DC/AC逆变并网实现电网回馈

电流谐波

3%,满载

保护功能

过流,过压,短路,过温保护;

显示功能

10.1寸真彩可触显示屏

单体模块监测范围

1.5V16V

工作电压测量范围

DC 0V600V

通讯方式

MODBUS/IEC61850

输入电压范围

AC100240VDC48\DC220

规格尺寸

800*600*2200mm

YL-MK蓄电池在线监测模块

电压测量分辨率

12V0.001V /6V12V0.01

单体电压精度

0.5%

整组电压分辨率

0.01

整组电压精度

0.1%

内阻测量范围

0.0530000μΩ

电池负极柱温度测量范围

±10°90;精度:±1

在线监测功能

实时监测电池组总电压、充放电电流、单体电压、温度、内阻等参数

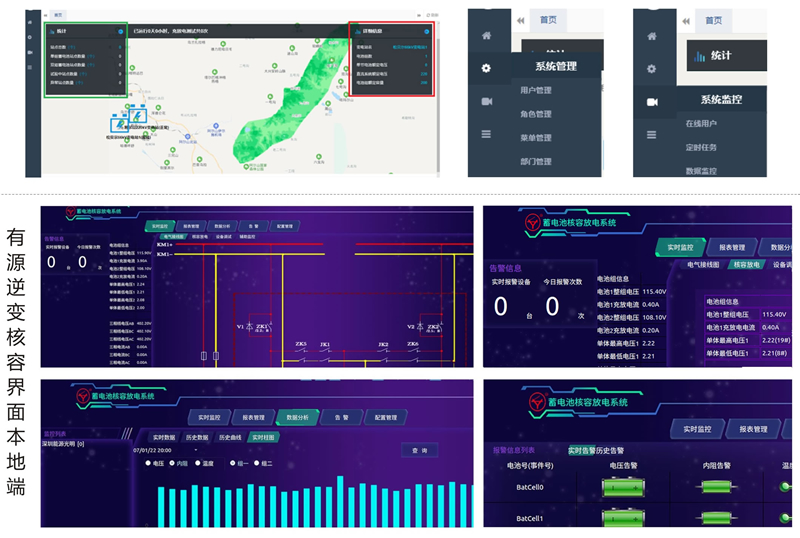

数据分析功能

可存储蓄电池远程运行数据,生成总电压曲线图、电流曲线图、单体电压条形图、单体电压曲线图、连接条压差曲线,通过相关曲线对电池状况进行分析;可打印蓄电池相关数据,并可以EXCEL格式导出运行报告;

通信方式

支持MODBUSIEC61850协议

实时告警功能

可对电压过高、电压过低、截止电压、温度过高等异常情况实时报警提示
