自动化


YL-BFK智能型变压器风冷控制柜


时间:2020/3/12 11:00:16 | 作者:陕西意联电气 | 标签: 智能变压器风冷控制柜
YL-BFK智能型变压器风冷控制柜

  简要说明  ↴



  电力系统由发电、变电、输电、配电几个环节组成,其中变压器是一个十分重要的元件,它的安全运行对电力系统起着十分重要的作用。变压器在运行过程中,绕组的铜耗和铁芯中的铁耗都转变为热能,使变压器各个部分的温度升高,变压器的使用寿命主要由绝缘老化程度决定,绝缘老化主要是由温度变化造成的。研究结果表明:在超越设计温度情况下,温度每升高6度,变压器的使用寿命就要减少一半,这便是变压器绝缘老化的六度法则。由此可见温度是影响变压器使用寿命的一个重要指标。

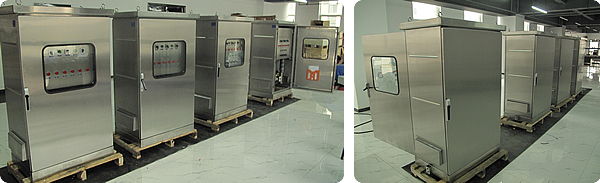

智能型变压器冷却控制柜生产现场


  在110kV、220kV、500kV、750kV的油浸变压器中,主要采用自然油循环风冷、强迫油循环风冷和强迫油循环水冷三种冷却方式,其中绝大部分采用自然油循环风冷和强迫油循环风冷冷却方式。

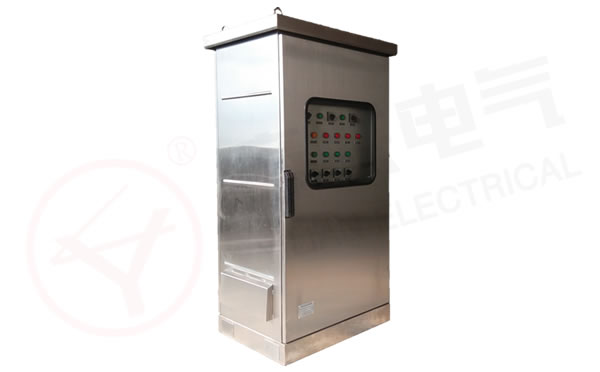

智能型变压器风冷控制柜


  目前国内已有的变压器用强迫油循环和自然油循环冷却控制装置,通常采用常规的电磁式接触器,继电器元件用逻辑互锁的方式构成,由于其执行元件触点多,机械运动环节多,经常出现接触不良、触点粘连、线圈断线等故障,已成为电力变压器设备的故障高发区,不但耗费了电力管理部门大量的维修费用和维护人力物力,而且经常出现风冷全停等致命故障和维修人员需要带电作业的风险,严重影响了电力设备的可靠运行。


  YL-BFK智能型变压器风冷控制柜就是针对这三种冷却方式而设计的微机型控制柜。变压器风冷控制柜可以实现远方自动和就地手动控制方式,并可以把各种信息上传显示和下行控制设定,对变压器整个冷却系统实现 优智能控制,变压器风冷控制柜达到节能和延长变压器使用寿命的目的,节约人力和检修维护费用。

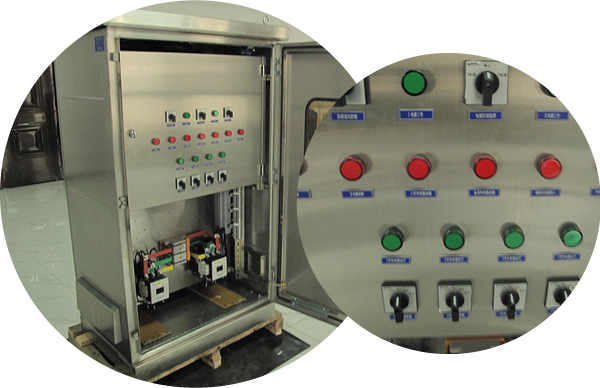

微机型变压器风冷控制柜



  遵循标准  ↴



 ● GB1094-2013  电力变压器

 ● GB2900-1995  电工术语
 ● GB2536-2011  变压器油
 ● GB/T13499-2002  电力变压器应用导则
 ● GB/T17468-2008  电力变压器选用原则
 ● JB/T3837-2010  变压器类产品型号编制方法
 ● DL/T572-2010  电力变压器运行规程
 ● DL/T5147-2001  电力系统安全自动装置设计技术规定
 ● GB/T2682-1981  低压成套设备中的指示灯和按钮颜色
 ● GB7251-2013  低压成套开关设备和控制设备
 ● DL/T720-2013  电力系统继电保护柜、屏通用技术条件
 ● DL/T5136-2012  火力发电厂、变电所二次接线设计技术规程
 ● GB50054-2011  低压配电设计规范

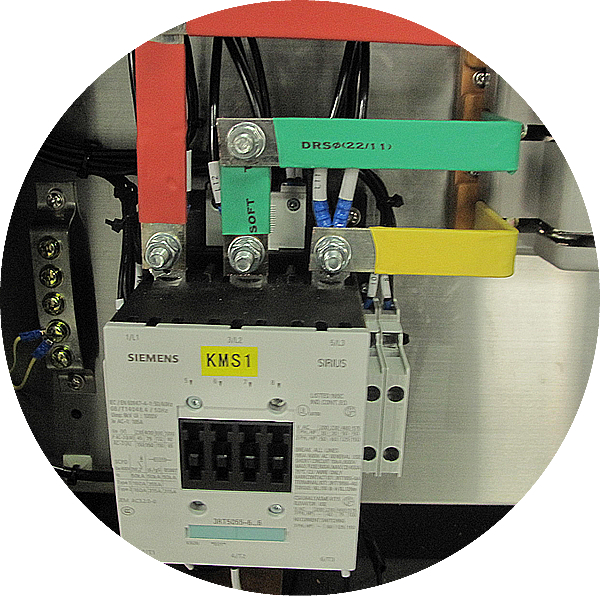

变压器冷却控制柜内部模块


  技术参数  ↴



 ✔ 适用范围:110kV、220kV、330kV、500kV、750kV及以上的油浸变压器

 ✔ 安装方式:户外落地式、壁挂式
 ✔ 工作电源:三相四线交流双路电源输入AC380V±15%
 ✔ 控制电源:直流输入DC220V±10%
 ✔ 海拔高度:3000米以下
 ✔ 环境温度:-40℃~+85℃
 ✔ 相对湿度:≤95%RH
 ✔  大风速:≤35m/s
 ✔ 防护等级:IP55


  型号说明  ↴



变压器冷却控制柜型号说明


  原理功能  ↴



  YL-BFKW智能型变压器风冷控制柜采用了SIMENS的可编程控制器作为主要的控制核心,触摸屏作为人机界面,交流接触器作为功率执行元件,断路器、相序缺相继电器作为保护元件,通过触摸屏设置运行参数,根据顶层油温和运行负荷信号投入和退出相应模式的冷却器,将运行中的故障信息通过通讯口或故障接点远传,同时将信息整理存储于触摸屏,也可定时自动轮换工作电源和冷却器运行模式。智能型变压器风冷控制柜实现了控制自动化、状态信息化、显示与操作人性化。


备用电源自投

  双电源供电且互为备用,I段或II段电源消失,备用电源自动投入,同时发出“I电源故障”或“II电源故障”的远方信号,就近显示故障内容。故障修复后信号消失,同时保存故障记录。


按温度和负荷起停冷却器

  运行中的变压器上层油温高于55度(用户整定)或变压器保护屏上电流继电器动作(80%负荷用户整定),“辅助”状态冷却器投入运行,当温度降至45度,“辅助”状态的冷却器退出运行。如运行中“工作”或“辅助”状态的任何一组发生故障,“备用”冷却器投入运行,同时发出“冷却器故障”的远方信号,就近显示故障内容。修复故障后,“备用”状态的冷却器退出运行,故障信号消失,同时保存故障记录。


冷却器全停延时跳闸

  变压器运行时,I、II段电源消失及所有冷却器退出运行,发出“冷却器全停故障”远方信号,同时启动20分钟和60分钟延时跳闸,当主变上层油温高于70度时(用户整定),20分钟后跳闸出口;当主变上层油温低于70度时(用户整定),60分钟后跳闸出口。


冷却器模式定时轮换

  电机运行在60℃~70℃环境温度下极易造成“工作”组风扇电机轴承油脂过早劣化,造成此组风扇电机经常烧毁,为此设计了冷却器运行模式定时轮换功能,按照触摸屏设置的时间,定时自动轮换冷却器运行模式,令每组冷却器交替运行在“工作”模式。


动力电源定时轮换

  I、II段动力电源能按照触摸屏设置的时间进行定时轮换使用。


冷却器启动

  多组冷却器按变压运行的需要分配为“工作”、“备用”、“辅助”状态;变压器运行时,“工作”状态的冷却器投入运行,如果任何一组“工作”状态的冷却器发生故障,处在“备用”状态冷却器投入运行,同时发出“冷却器故障”的远方信号,就近显示故障内容。修复故障后,“备用”状态冷却器退出运行,故障信号消失,同时保存故障记录。


故障告警

  冷控柜检测到故障时会发出告警信号:I段电源故障,II段电源故障,冷却器故障,冷却器全停故障,控制电源消失或PLC故障等。报警形式为:无源接点和串行通讯两种形式。


故障记录和信息查询

  触摸屏完成了参数设置功能之外还可以记录故障发生的具体内容,如:故障发生时间,故障恢复时间,故障内容。点击故障内容栏还可以看到故障内容分析。


箱内温湿度自动控制

  安装了温湿度控制器,根据箱内的环境温度和湿度自动控制水分含量和空气温度。


(选配)机柜空调功能

  在恶劣的环境下,保证系统能在正常的温湿度环境下正常的工作,提高系统的可靠性和稳定性。一体化结构设计,专业除湿功能,有效降低控制柜内的相对湿度,可靠性高,不间断运行10年以上。


(选配)远程集控中心多台监控

  通过西门子S7-200smart系列PLC的网络连接功能实现多台设备组网,并在远端实现对设备的监控。


(选配)带有变频器调速功能

  通过变频器的频率变化控制风机转速快慢,使该系统具有节能降耗、低噪环保、控制温升范围、提高绝缘寿命等特点。


  外形尺寸  ↴



  通过变频器的频率变化控制风机转速快慢,使该系统具有节能降耗、低噪环保、控制温升范围、提高绝缘寿命等特点。


宽度W

深度D

高度H

600-800mm

500-700mm

1500-1700mm

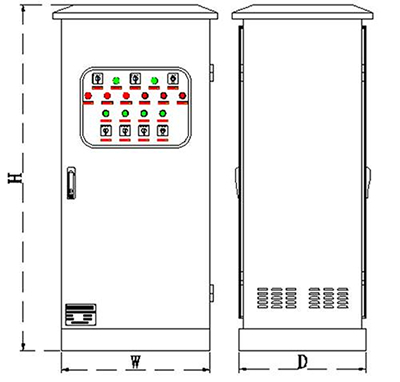

变压器风冷控制柜外形尺寸



  质量保证  ↴



质量认证书


变压器冷却控制柜著作权登记证书



  客户安装实景拍摄  ↴

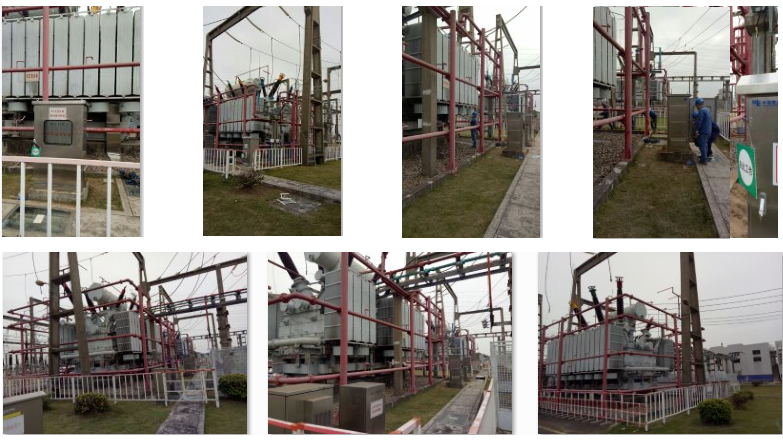

变压器冷却控制柜现场实景


  订货须知  ↴



 ●  请提供变压器冷却方式

 ●  请提供冷却器组数

 ●  请提供油泵、冷却风机个数及功率

 ●  如需远方控制请提供控制要求

 ●  如需精准控制请提供温度和负载的模拟量

 ●  特殊工况控制可根据用户特殊要求进行加工制作


  售后服务承诺 ↴



 ●  公司负责将用户所订购的设备免费调试及现场指导安装直至正常运行。

 ●  公司在安装现场免费为用户提供基础操作、日常保养的培训服务。

 ●  公司自设备正常运行之日起按本公司标准保修条例对项目的设备提供保修服务。

 ●  保修期外的设备仅按成本价收取故障配件费,免人工费。

 ●  公司服务响应时间为2小时内,陕西省内1个工作日内到达现场,外省用户2个工作日到达现场。

 ●  公司将免费提供系统及硬件设备的升级和技术咨询。

 ●  公司将定期向用户赠送产品技术相关资料,不定期上门或电话回访用户,了解系统及设备的运行情况,现场解决用户的问题。
