YL-CMD蓄电池组智能自动充放电机


时间:2018-8-22 1:56:50 | 作者:陕西意联电气 | 标签: 蓄电池充电机
YL-CMD蓄电池组智能自动充放电机

产品用途
  蓄电池组智能自动充放电机适用于通信、电力、轨道交通(铁路、高铁、地铁、轻轨)等行业蓄电池自动充放电检测。该产品集蓄电池恒流恒功率放电,单体监测(选配),智能充电于一体;一机多用,减少企业成本,降低维护人员劳动强度,为蓄电池维护提供全面科学的检测手段,是蓄电池维护工作的最佳助手。

1、集充电、放电、单体电压检测和整组活化四大功能一体,功能齐全,一机多用。
2、充放电电压范围宽,单机电流大,可为不同类型的铅酸蓄电池、碱性蓄电池充放电机,一机多用,减少企业成本,降低维护人员劳动强度。
3、七寸彩色触摸液晶显示器,显示效果清晰优美;全中文人机对话式操作界面,易读易操作,美观实用,操作使用简便。
4、恒流放电、智能三段式自动充电,实时在线检测每节单体电池电压,可设定电压、电流、时间、容量等参数,自动按照设定参数完成蓄电池组各种的测试。
5、在充放电过程中可修改充放电电流、电压、容量、时间等参数,无需退出充放电运行就可以按照新修改的参数充放电。在充放电过程中可以人为干预,手动终止充放电。
6、具有多种安全保护措施:充放电缆正负极性接反,反接指示灯亮并发出报警声音;充放电电流超过设定值,电压高于或低于设定值,温度异常,设备能自动报警并停止充放电。
7、可以实时查看单体电池柱形图,测试完成可以直接查看单体曲线及与参考曲线对比图。
8、测试过程突然停电或长时间不用,主机内记忆数据也不会丢失。可保存10组充电、10组放电、10组在线监测数据;用户可进行查询、删除及SD卡导出操作。
9、上位机数据管理软件功能强大,界面友好,提供数据管理、打印、分析、报表统计、自动生成测试报告等功能。
10、具有快速连接功能,操作使用简单。

显示方式

7寸彩色触摸液晶显示器

放电负载

高效能合金电阻(安全性佳)

充电单元

高效智能高频开关电源

冷却方式

强制风冷式

蓄电池类型

铅酸电池,碱性电池

充放电检测方式

蓄电池组脱离原系统

充放电电流精度

(分辨率 0.1A 精度 1A)

充放电压精度

(分辨率 10mV 精度 0.1V)

放电终止条件

整组电压下限、单体电压下限(可设置多节)、放电时间、放出容量、手动终止

充电终止条件

整组电压上限、单体电压上限(可设置多节)、充电时间、充入容量、手动终止

单体电压监测范围(选配)

0.500V~16.00V(分辨率1mV 精度 10mV)

充放电时间

0~99小时59分可设置

充放循环次数

1~9次可设置

充放间隔时间

1分钟~99小时可设置

数据存储空间

内置256M+外置4G(标配)SD卡,存储位置可选

警报产生及安全措施

测试电缆正负极性接反;充放电电流超过设定值;电压高于或低于设定值;温度异常;风扇故障等,设备能自动报警并停止放电。

数据分析软件

可联机启动测试并进行实时监测

数据分析及打印项目

充放电电压、充放电电流、充放电时间、充放电容量,单体容量等设定及实测项目的动态资料显示及打印。

工作温度

-20~55℃

相对湿度

90%(40±2℃)

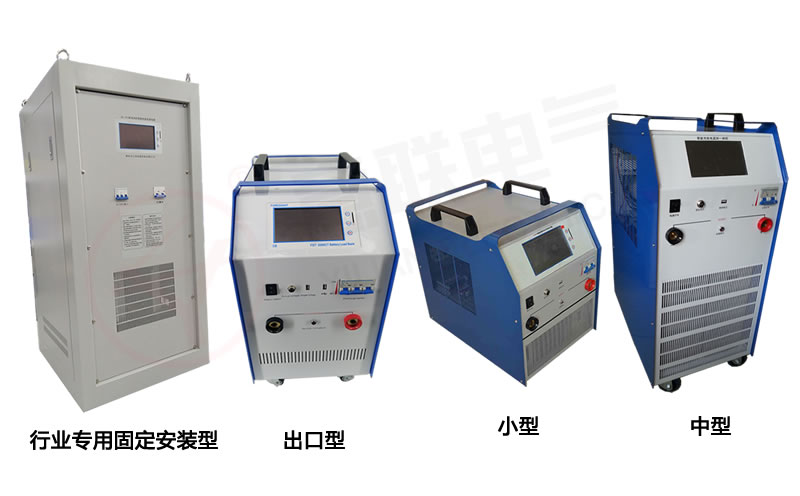

选型参数

产品类别

YL-CDM-220V/*A

YL-CDM-110V/C1/*A

YL-CDM-110V/C2/*A

YL-CDM-300V/C0/*A

YL-CM-150V/C0/*A

电池组电压类型

110V

110V 、96V

110V 、96V、48V

10~120V

0~150V

最大充放电电流

40A/80A/
120A

40A/80A/
120A/160A

50A/100A
/150A

50A/100A
/150A/200A

100A/200A/
300A/400A

充放电电压范围

87~150V

110V:90~150V
96V:80~120V

110V:90~150V
96V:80~120V
48V:40~60V

10~300V

0~150V

单体电池数

根据实际节数配置 (可关闭单体电压监测功能)

工作电源

AC:220V

AC:220V

AC:220V

AC:220V

AC:380V

充电电源

AC:380V

AC:380V

AC:380V

AC:380V

AC:380V

搬运方式

滚轮移动便携式

滚轮移动便携式

滚轮移动便携式

滚轮移动便携式

机柜固定安装式

主机尺寸(㎜)

520×350×515

590×340×600

400×500×800

770×435×820

600×600×1850

主机重量

45 Kg

45Kg

50 Kg

60 Kg

230Kg
