YL-BOMS蓄电池在线监测系统


| 作者:陕西意联电气 | 标签: 蓄电池在线监测系统

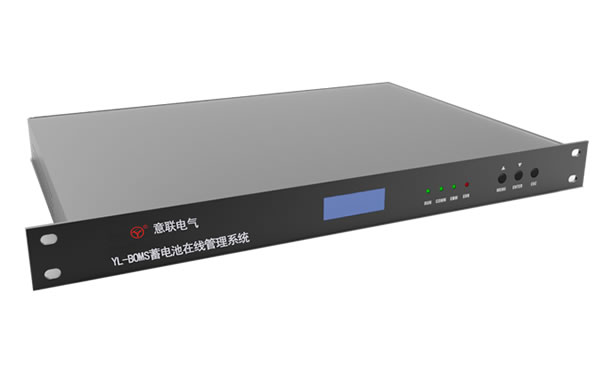

YL-BOMS蓄电池在线监测系统

  简要说明  ↴



  蓄电池在线监测系统研究现状近些年,电网、数据中心、储能、企事业单位等电源部门的建设始终保持着较快速的发展,大量不间断电源设备投入到系统中。由于蓄电池技术门槛低,制造厂繁多,蓄电池在线监测系统质量良莠不齐,新设备入网管理显得尤为重要。不间断电源部分的建设中,将蓄电池打包到直流设备(直流系统测试仪)或者一体化电源中。蓄电池的选型、质量等等难以控制,导致不断有质量低下的厂家产品进入到用户电源系统中,蓄电池在线监测系统质量参差不齐,容易出现头晕前或投运2~3年就出现蓄电池容量不足80%的情况,出现危险故障情况。


蓄电池在线监测系统
  产品特点:YL-BOMS蓄电池在线监测系统利用电池组定期均衡维护的浅放电过程,分析电池放电电极反应参数的变化,能及早发现电池组中单体电池出现的性能劣化,弥补目前普遍使用的、依靠表征电池性能变化的滞后参数——内阻,来判断电池故障而不能提前预警的不足。由于电池电极反应的参数变化的多样性特点,为电池运维大数据时代进一步分析电池故障类型和故障成因,提供了技术可行性和针对性维护的依据。另外,智能自学习软件算法,可准确计量和修正电池组寿命的容量衰减值,对新、旧电池提供同样精度的电池放电剩余容量。



  产品价值蓄电池在线监测系统能够有效地检测电池的健康状态及容量状态,结合实时应用信息指定好的维护与管理决策,同时能够极大地提高系统的稳定性,延长系统电池的使用寿命,保障系统电池的安全运行,从而为用户创造经济效益。


  检测目的实时监控、管理电池组,确保电池组安全,根据应用场景不同,对电池组运行状态进行监控,准确测量电池的剩余容量,同时检测电池充放电过程,使电池工作在好状态,达到延长其使用寿命,降低运行成本的目的,进一步提高电池组的可靠性。



  技术参数  ↴




产品型号

YL-BOMS

电池组电压

48-600VDC

蓄电池类型

铅酸电池,碱性电池

检测电池数量

≤255

实现功能

电池组电压、电流;动态内阻;环境温度;动态备电时间
寿命估算;容量估算;自学习;核对性放电

检测精度

电压检测范围:0-15V;精度:误差<0.2%FS

内阻测量范围:0-100mΩ;精度:误差<3%
温度测量范围:-50-100℃;精度:误差<±1℃
电流采样测量范围:0-20mA或0-±5V;精度:误差<1%
备电时间估算精度:误差<5%


供电电源

85~264VAC或110~270VDC

系统响应

≤200ms

冷却方式

自然冷/风冷

通信接口

RS232/RS485/以太网LAN

监测显示

整组电池电压、电流、充电时间、备电时间、环境温度、
工作状态、自学习状态等、设备故障、超限报警;维护指示等

环境要求

温度:-15℃~55℃   湿度:≤95%,无凝霜


  蓄电池单体检测模块(标配) ↴

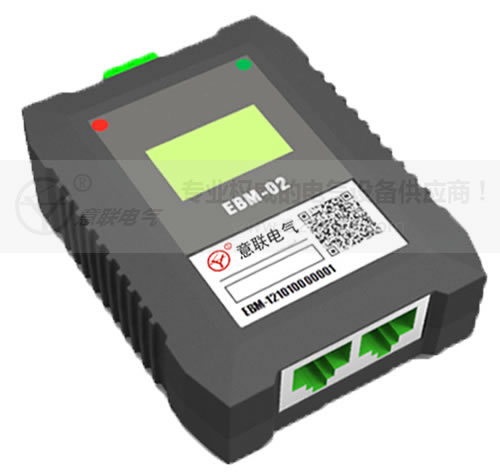

蓄电池单体检测模块(标配)

产品型号

EBM-02

工作电压

2-18V

蓄电池类型

铅酸电池,碱性电池

检测电池数量

≤255

实现功能

单体电池电压、温度、动态内阻、电池地址编号、工作状态

检测精度


电压检测范围:0-18V;精度:误差<0.2%FS
内阻测量范围:0-100mΩ;精度:误差<3%
温度测量范围:-50-100℃;精度:误差<±1℃


系统响应

≤200ms

冷却方式

自然冷

通信接口

RS485

监测显示

电池电压、温度、动态内阻、电池地址编号、工作状态

环境要求

温度:-15℃~55℃   湿度:≤95%,无凝霜


  工控屏幕(选配) ↴



蓄电池在线监测系统产品说明

 ● 用于一体化电池检测,可接入自有管理平台,网络化集中管理;
 ● 电池组运行状态、维护状态、存储状态及各项运行参数和报警记录;
 ● 显示电池状态数据、电池参数柱状图、电池实时参数波形图;
 ● 显示所有电池的电压、温度、动态内阻等;
 ● 显示电池组电压、充电时间、备电时间、环境温度、工作状态、自学习状态等;

蓄电池在线监测系统工控屏幕



技术参数



产品型号

BOMT-01

BOMT-02

BOMT-04

BOMT-06

BOMT-08

检测电池组数

1组

≤2组

≤4组

≤6组

≤8组

显示内容


显示电池状态数据集、电池状态柱状图、电池状态波形图;
显示整组电池电压、电流、备电时间、环境温度、工作状态、自学习状态等;
显示设备故障、超限报警和维护指示等信息;


硬件指标


显示区域:10.1";分辨率:1024*600
对比度:500:1;背光灯:LED;


系统响应

≤200ms

冷却方式

自然冷/风冷

通信接口

RS232/RS485/以太网LAN

供电电源

24VDC;电流≤30mA

环境要求

温度:-15℃~55℃   湿度:≤95%,无凝霜


  一体化柜式整机(选配) ↴

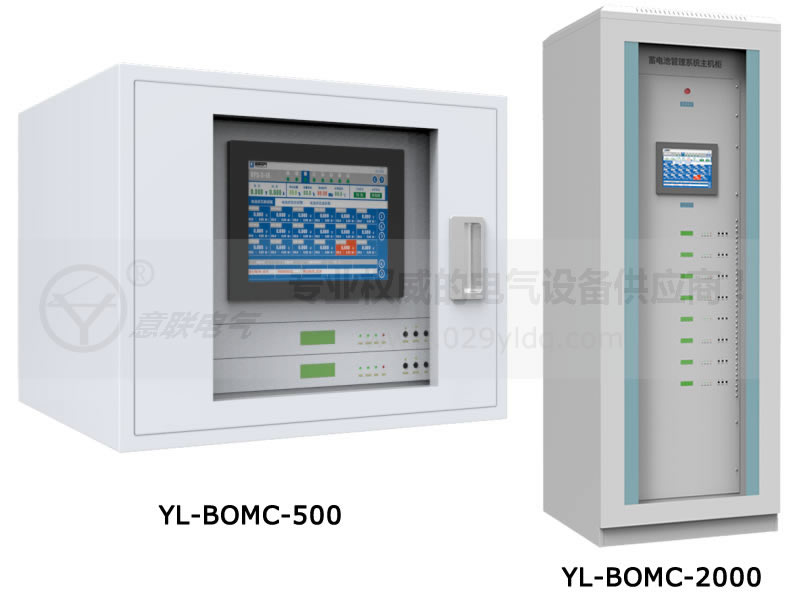

蓄电池在线监测系统一体化柜式整机

产品型号

YL-BOMC-510

YL-BOMC-2040

检测电池数

≤510只电池

≤2040只电池

蓄电池类型

铅酸电池,碱性电池

实现功能

电池组电压、电流;动态内阻;环境温度;动态备电时间
寿命估算;容量估算;自学习;核对性放电

检测精度


电压检测范围:0-15V;精度:误差<0.2%FS
内阻测量范围:0-100mΩ;精度:误差<3%
温度测量范围:-50-100℃;精度:误差<±1℃
电流采样测量范围:0-20mA或0-±5V;精度:误差<1%
备电时间估算精度:误差<5%


供电电源

85~264VAC或110~270VDC

系统响应

≤200ms

冷却方式

自然冷/风冷

通信接口

RS232/RS485/以太网LAN

监测显示

整组电池电压、电流、充电时间、备电时间、环境温度、
工作状态、自学习状态等、设备故障、超限报警;维护指示等

环境要求

温度:-15℃~55℃   湿度:≤95%,无凝霜





  意联电气专业生产蓄电池在线监测系统,蓄电池在线管理系统,产品选型丰富,专业电测10年,找蓄电池在线监测系统,蓄电池在线管理系统,选意联电气,打造电测精品。
