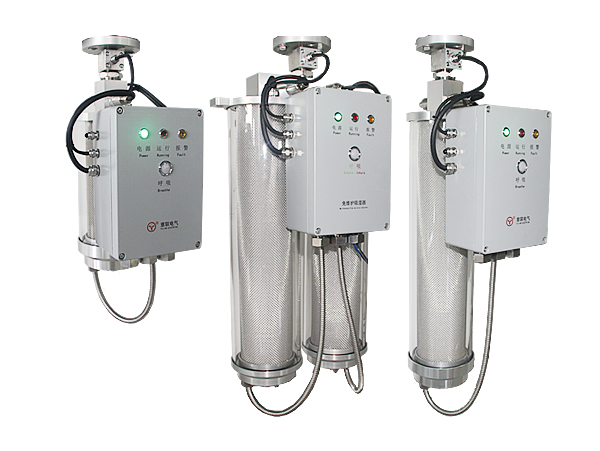

YLMX智能型变压器免维护吸湿器_呼吸器


  简要说明  ↴



  变压器免维护吸湿器(呼吸器)是用于油浸式变压器、互感器、有载分接开关或其它充有绝缘液的电气设备所使用的空气除湿及净化装置。变压器免维护吸湿器(呼吸器)安装在变压器或互感器储油柜的进气口上,当变压器或互感器在运行过程中由于油温变化而使油体积发生涨缩时,迫使储油柜内的气体通过吸湿器产生呼吸,空气通过吸湿器下部的过滤器及充满硅胶的玻璃罐体进入变压器,可保证吸入的气体干燥(水分被干燥剂吸附)及洁净(粉尘杂质被过滤器阻挡),以保持变压器油的清洁和绝缘强度。


免维护吸湿器


  经过一段时间的使用后,变压器免维护吸湿器(呼吸器)内的硅胶达到饱和状态,颜色发生变化,需要更换或干燥处理,同时这种变色的硅胶易污染不环保。而免维护吸湿器使用新型无污染的干燥剂代替含有氯化钴的变色硅胶,并且当硅胶吸湿饱和后可以通过使用某些方法(如加热法)将硅胶中的水分析出,从而能对干燥剂进行反复利用。


  主要功能  ↴



电力变压器的吸湿器有两个功能:

 1、使变压器器身内的空气通过吸湿器与外界空气相通,以保持器身内外气压相等,防止因压力过高而造成的变压器喷油。


 2、通过干燥、吸收的作用,防止潮湿空气直接进入变压器,使变压器绝缘油保持良好的电气性能,防止因变压器的绝缘强度被破坏而造成短路、放电、绕组烧毁。


  传统变压器吸湿器内部装有经化学处理过的变色硅胶,在干燥情况下,硅胶多呈蓝色,当吸收潮气后,硅胶逐渐变为粉红色,这时失效的变色硅胶就需要进行更换。


  国家电网公司关于智能变电站的技术导则对我国变电站设备监测和维护提出了全站信息数字化、通信平台网络化、信息共享标准化的新技术标准。在导则指导下陕西意联电气利用专业技术研发设计了全新一代YLMX系列免维护吸湿器(呼吸器)。该变压器免维护吸湿器可持续在线监测运行中的各种参数,并通过智能程序控制的加热装置实现环保型硅胶的自动再生,为满足电力变压器吸湿器的智能化要求提供了理想的解决方案。


  引用规范及标准  ↴



 → 《电气设备额定电流》GB/T 762-2002
 → 《低压成套开关设备和控制设备第1部分总则》GB 7251.1-2013
 → 《低压配电设计规范》GB 50054-2011
 → 《火力发电厂、变电所二次接线设计技术规程》DL/T 5136-2012
 → 《电力系统安全自动装置设计技术规定》DL/T 5147-2001
 → 《包装储运图示标志》GB/T 191-2008
 → 适用的EMC标准:
  > EMS(电磁磁化率):EN61131-2/EN61000-6-2
  > EMI(电磁干扰):EN50082-2/EN61000-6-4

  > 低压电器符合:IEC947,VDE0660,GB14048标准。


  产品主要规格  ↴



序号

技术参数

1

额定电压

AC110V~220V

2

测量范围

温度:-40~+100

湿度:0%~99%

3

测量精度

温度:±0.5℃ 分辨率0.1

湿度:±1%RH  分辨率0.1 RH

4

输出接口

RS485

5

通信协议

MODBUS RTU

6

脱水方式

在线自动脱水

7

防护等级

IP65

8

加热温度

内部加热zui高100

底部加热zui高20


  工作原理  ↴

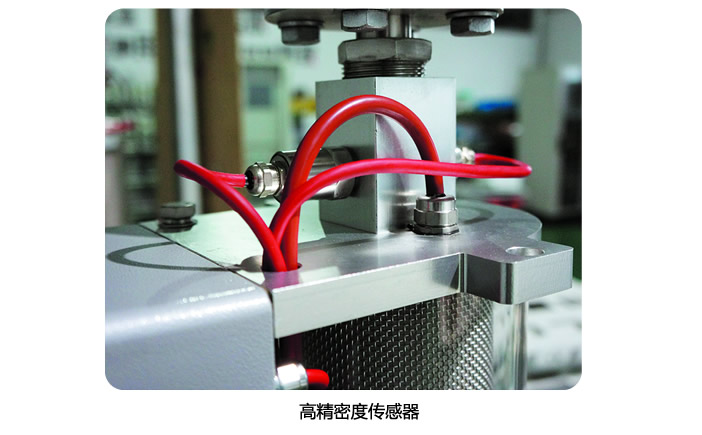

变压器免维护吸湿器高精密度传感器

  在变压器正常运行时,外部空气由变压器免维护吸湿器吸入,经干燥后进入变压器油枕。变压器免维护吸湿器对内部的空气湿度进行连续监测并将测量结果传给电子控制装置。当空气湿度超过程序设定值时,表明干燥剂暂时失去吸水能力呈饱和状态,并且压力传感器检测到为正压时,此时传感器会激活硅胶中的加热元件,变压器免维护呼吸器加热系统自动启动,以使环保型硅胶再生。双筒装置则利用电磁阀切换通气阀,使再生过程产生的热量和蒸气在玻璃内壁凝露后通过吸湿器底部不锈钢过滤网流出,以保证再生过程快速、有效。

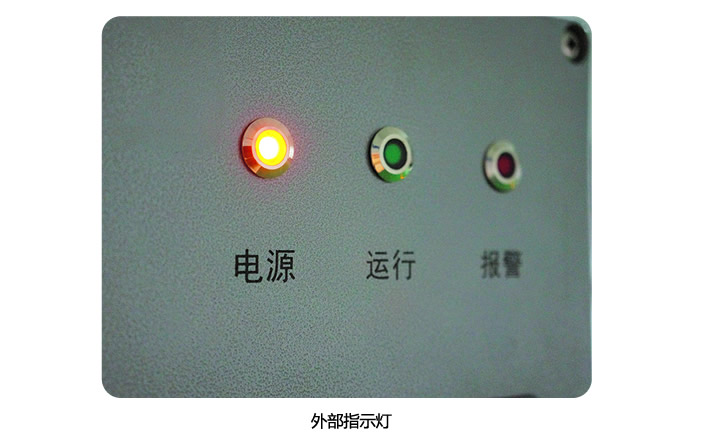

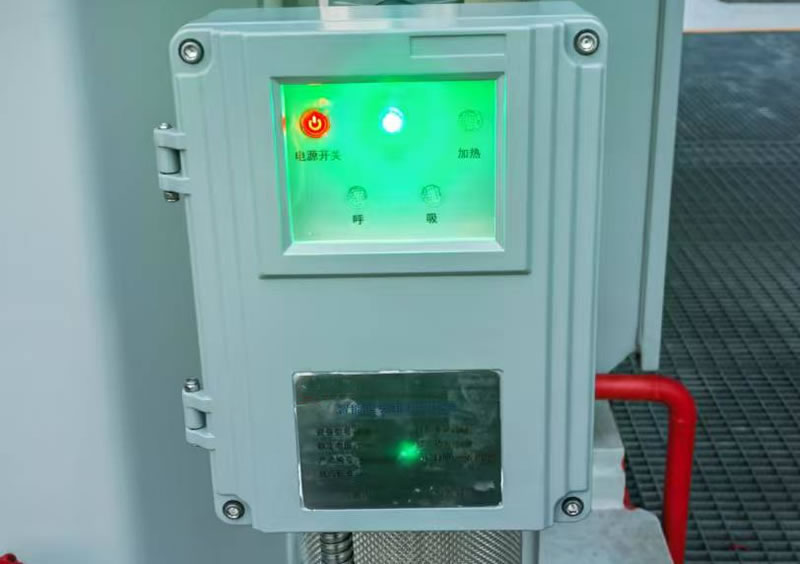

免维护吸湿器外部指示灯


  当环境温度低于程序设定值(如0°C) ,底部辅助加热模块自动启动以防止过滤装置低温时产生凝露或者冰冻,从而确保吸湿器保持良好的状态。

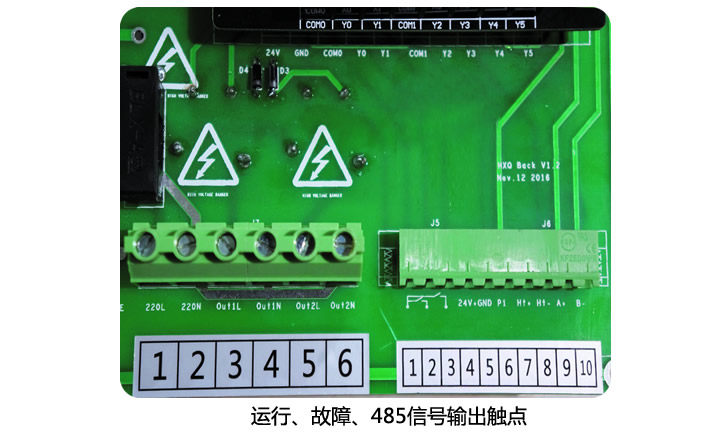

免维护呼吸器运行、故障、485信号输出触点


  当免维护吸湿器发生装置故障时(如控制系统或加热系统故障),装置控制盒外部指示灯指示红灯报警,以便运行人员巡视检查,并可以通过预设触点开关发送远方报警信号,同时所有状态参数(湿度、温度、加热状态、故障状态等参数)均可以通过RS485接口输出,实现远方通讯,以实现吸湿器状态的远程监控。同时,客户可以根据需要定制选配符合61850通信规约的网络输出接口模块,以实现变压器吸湿器设备状态信息接入变电站主站通信系统。

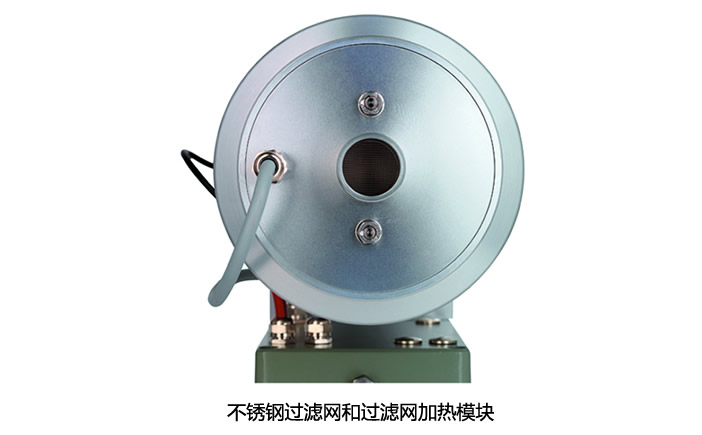

变压器免维护呼吸器不锈钢过滤网和过滤网加热模块


  产品选型  ↴



设备特定数据(选型参考)表


型号

绝缘位置

zui大油量

干燥剂

备注

YLMX-100

调压开关

变压器本体

10

1.5kg

适用于35KV变压器本体及有载开关;110KV220KV500KV有载开关

YLMX-200

变压器本体

10 吨,<60

3kg

适用于110KV220KV变压器本体

YLMX-400

变压器本体

60

6kg

适用于500KV及以上变压器本体


  环境条件  ↴



 → 工作条件
         1、环境温度:-40℃~+80℃;
         2、环境湿度:0%~95%;
 → 周围环境
         1、无火灾、爆炸危险、严重污染、化学腐蚀及剧烈振动的场所。
         2、无剧烈振动和冲击的地方。


  电气特性 ↴



 → 输入特性:220VAC±10%    50/60Hz
 → 输出特性:内部加热输出AC220V;底部加热输出DC24V;指示灯输出;RS485信号输出


  状态指示器 ↴



接线盒的侧面安装有三个用于指示设备状态的指示灯


指示灯

绿灯

红灯

黄灯

正常

故障

加热



  环境试验要求 ↴



     测试仪的环境要求包含电源频率与电压、温度、湿度、振动、冲击和包装运输及自由跌落7个方面,其适应性应分别满足GB/T 6587-2012中第Ⅱ组的要求,具体要求如下:
1、电源频率与电压试验结果符合GB/T 6587-2012中5.12的要求;
2、温度试验结果符合GB/T 6587-2012中5.9.1的要求;
3、湿度试验结果符合GB/T 6587-2012中5.9.2的要求;
4、振动试验结果符合GB/T 6587-2012中5.9.3的要求;
5、冲击试验结果符合GB/T 6587-2012中5.9.4的要求;
6、包装运输及自由跌落试验结果符合GB/T 6587-2012中5.10.1的要求。


  机械特性 ↴



 → 滤网、螺栓等均为304不锈钢材质;控制盒采用铸铝控制盒;

 → 加热元件均采用PTC恒温加热元件;

 → 金属法兰表面阳极化处理的铝材质或不锈钢材质;

 → 冷凝罩有较强的抗冷热骤变能力;

 → 密封垫具有耐高温100度,耐酸碱腐蚀能力。


  电源输入与输出 ↴



J1

1

2

3

4

220L

220N

OUT1L

OUT1N

交流220L输入

交流220N输入

交流220L输出

交流220N输出


  加热器控制方式 ↴



(1)手动模式:KEY3拨至1时,开启手动加热模式,吸湿器开始加热;拨至0时,关闭手动加热模式,开启自动模式。
(2)自动模式:检测进入吸湿器内部空气的湿度达到设定值时开始自动加热;由KEY1+KEY2设定循环加热天数,设备运行到设定的天数开始自动加热:

KEY1

KEY2

对应天数

0

0

40

0

1

70

1

0

110

1

1

180

加热时间为4个小时固定不变,KEY1+KEY2可按客户要求调节定制加热循环间隔天数。




  自监控功能 ↴



  吸湿器具有一种自监控功能。在设备故障时,由继电器触点发出报告。自监控功能可检测到下列故障:
(1)电源故障
(2)干燥剂加热器故障
(3)传感器故障



  产品优势 ↴

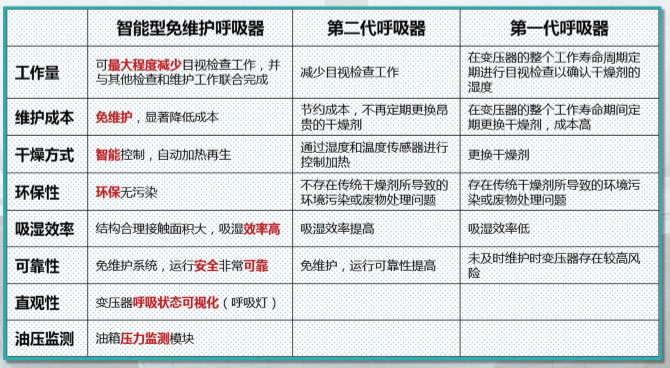

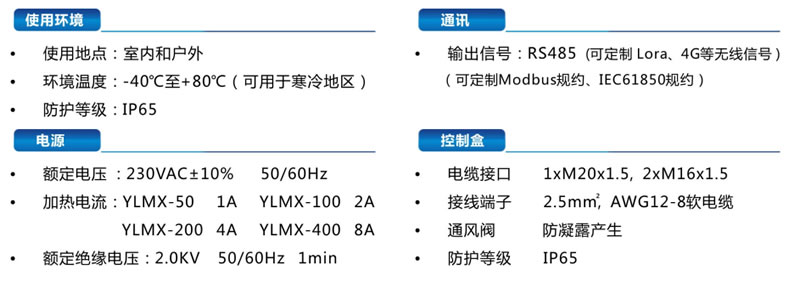

变压器免维护吸湿器产品优势表


  外观尺寸 ↴

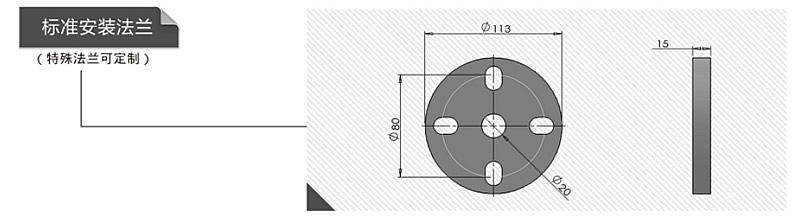

变压器免维护吸湿器标准安装法兰图

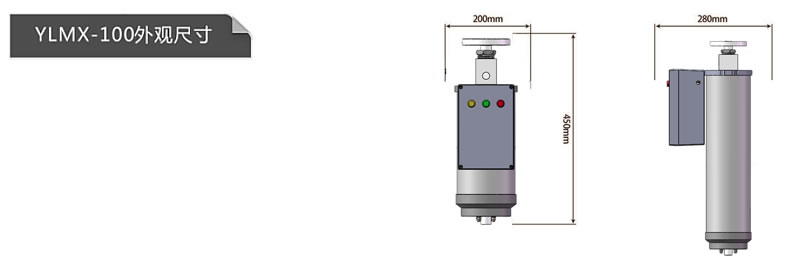

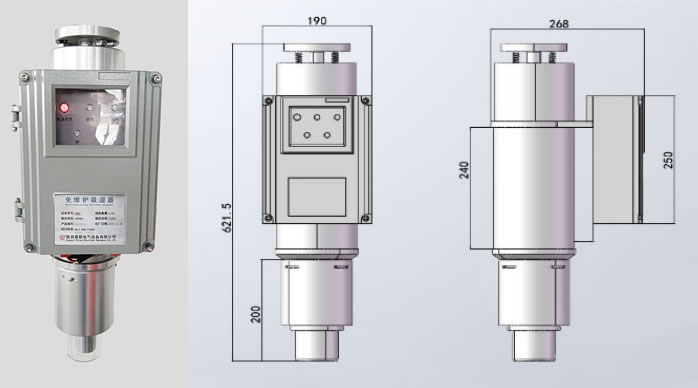

免维护吸湿器YLMX-100外观尺寸

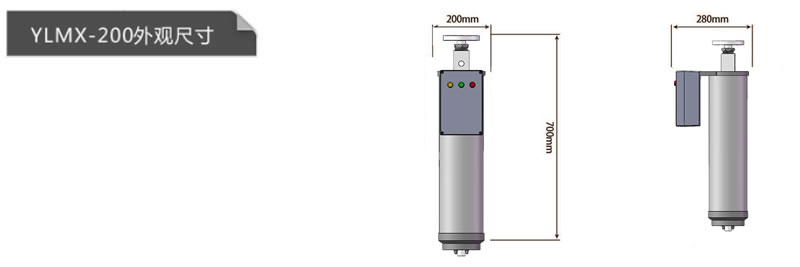

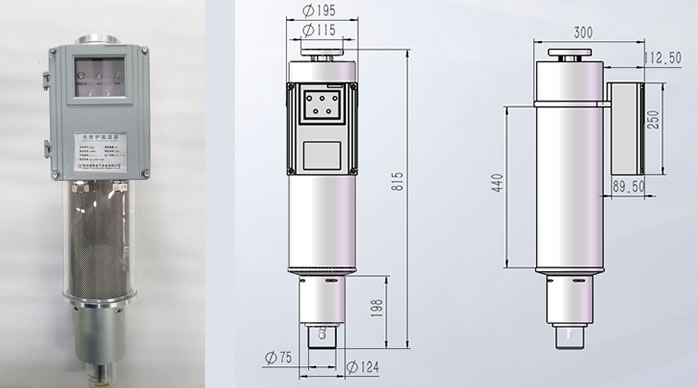

免维护呼吸器YLMX-200外观尺寸

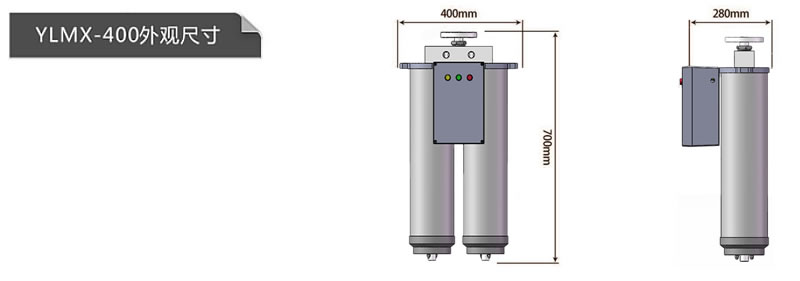

智能型变压器免维护吸湿器YLMX-400外观尺寸


  电气连接 ↴



打开接线盒以进行吸湿器接线

免维护吸湿器端子输出接线图


  产品安装 ↴



     根据具体的用途,吸湿器安装在连接到油枕上的一个或多个管路上。必须在连接到吸湿器底座上安装一个合适的反向法兰。在安装过程中,必须确保所附带的密封圈安装在法兰之间。




  外包装 ↴



 → 使用定制的泡沫纸箱包装。
 → 包装箱上应有明显的包装储运图示标志,使其在存储和运输的过程中能够按照储运标志规范的存储和运输。


免维护吸湿器外包装


  产品清单 ↴



序号

名称

数量

备注

1

免维护吸湿器

1

2

说明书

1

3

出厂检验报告

1

4

装箱清单

1

5

保修卡

1


  附件 ↴



产品技术规格

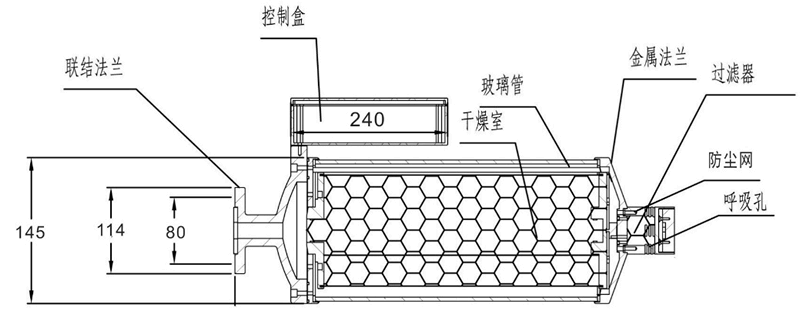

免维护吸湿器整体及结构图
图1免维护吸湿器整体及结构图

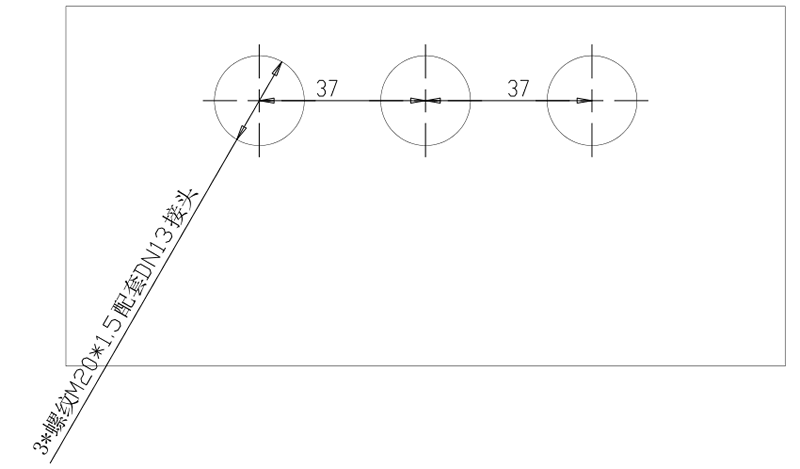

控制盒电缆接口图

图2控制盒电缆接口图

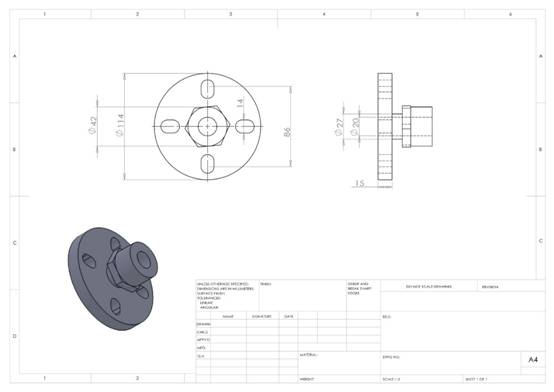

法兰尺寸
标准尺寸:DN25(附图),法兰尺寸按不同变压器法兰片按需配置。

免维护吸湿器法兰尺寸结构图


  注意事项 ↴



温馨提示:

1、接线:用十字螺丝刀,打开盖子上的4颗螺丝(注意:指示灯线不要强行拔)。根据盖板上面的接线图,接好以后,无须调试(出厂已经调试完毕),接线通电即可正常运行。
2、安装完毕,务必把呼吸器底部密封塞头拔掉!
注意:本说明书的图样和示意图可能和交货的设计略有差异,仅供参考。


  运行业绩 ↴

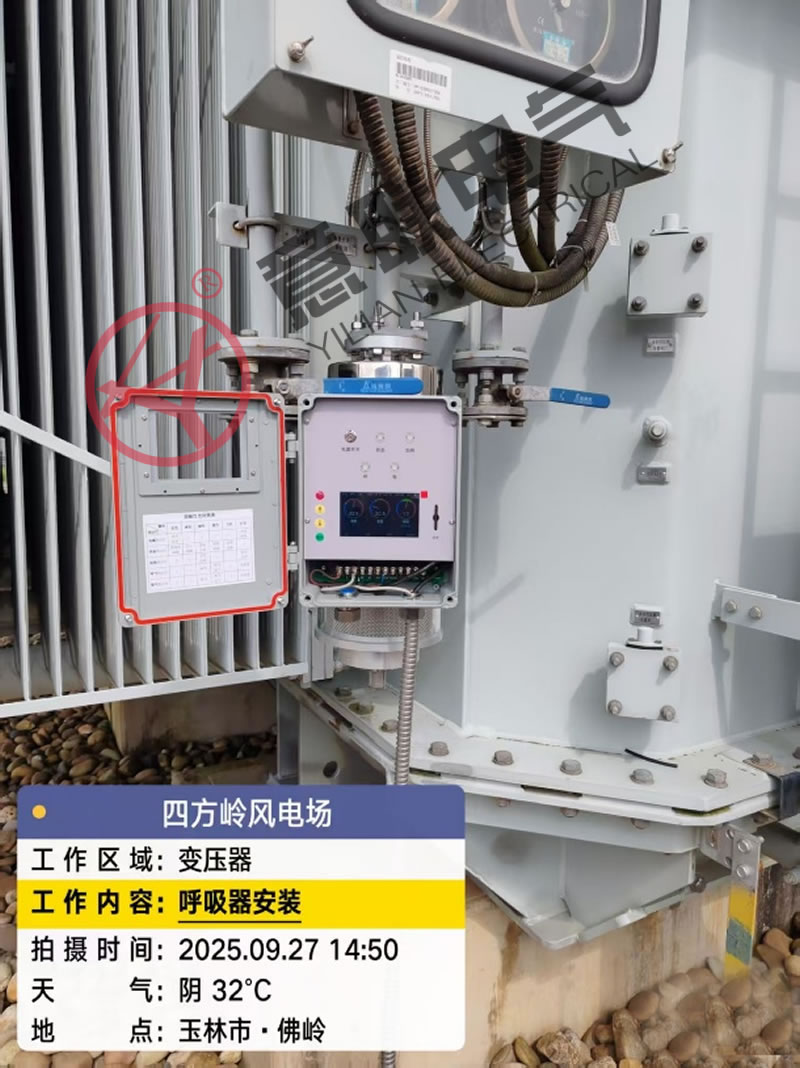

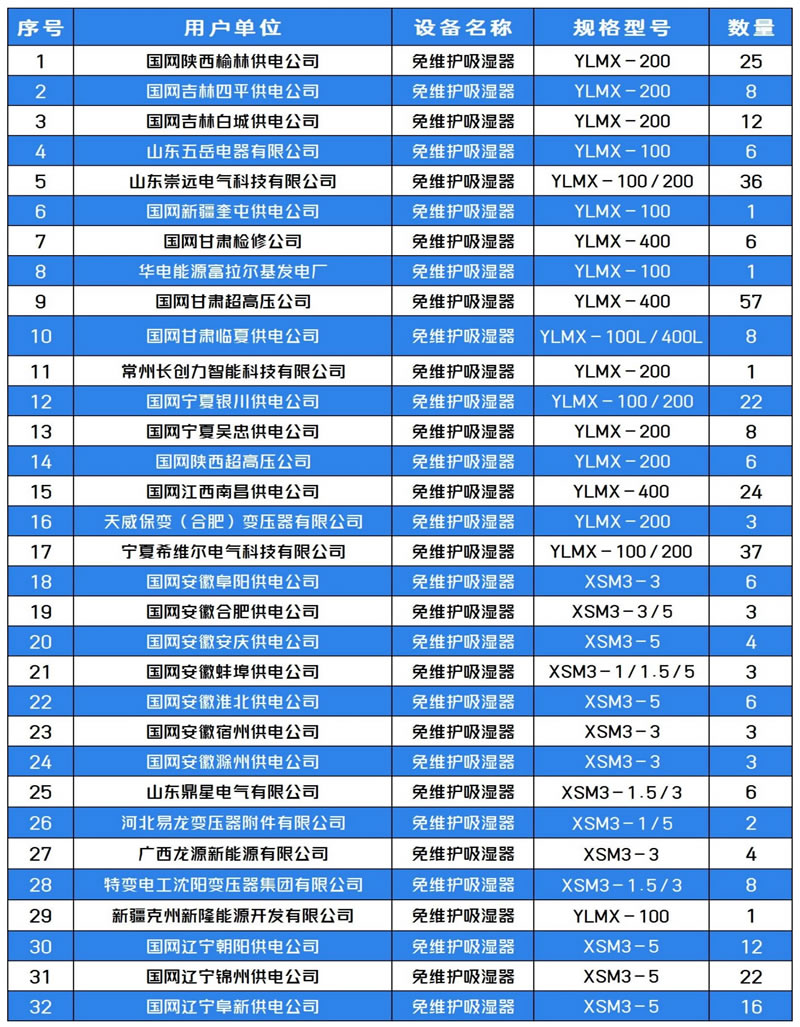

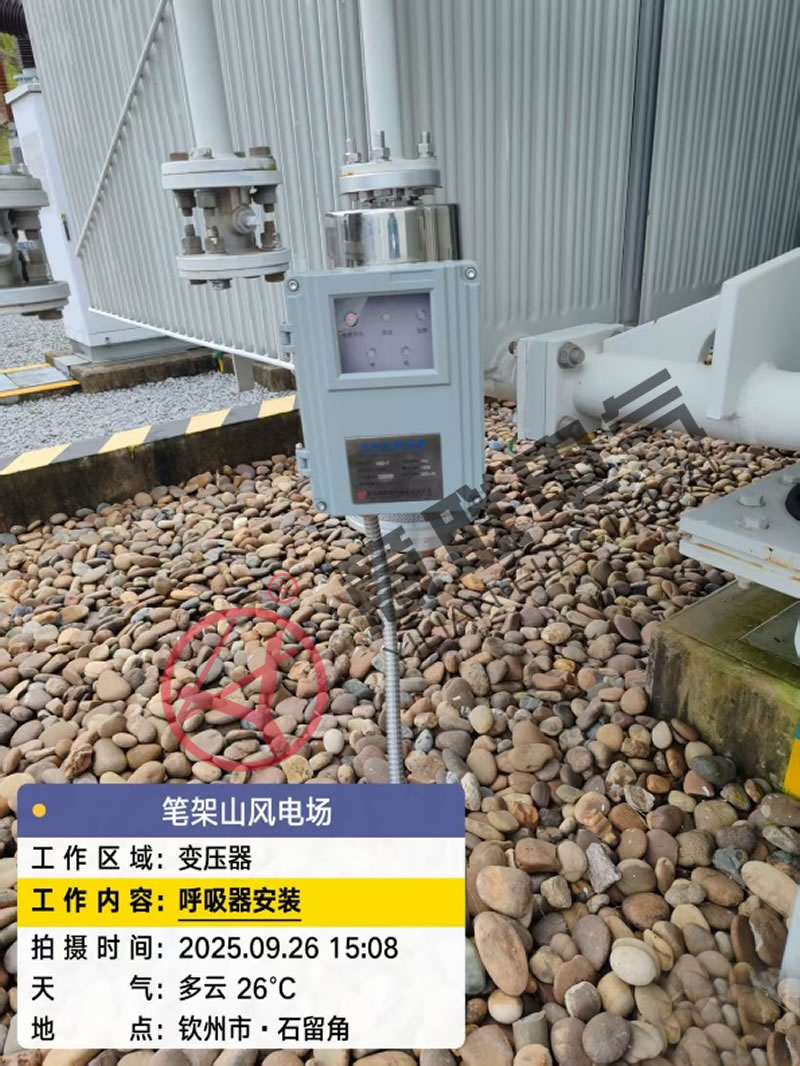

  由我公司自行研发生产的YLMX系列免维护吸湿器广泛应用于500KV、220KV、110KV、35KV电压等级电力变压器。用户包括电厂、轨道交通、国家电网、南方电网及用电大客户。以下是部分运行现场图。

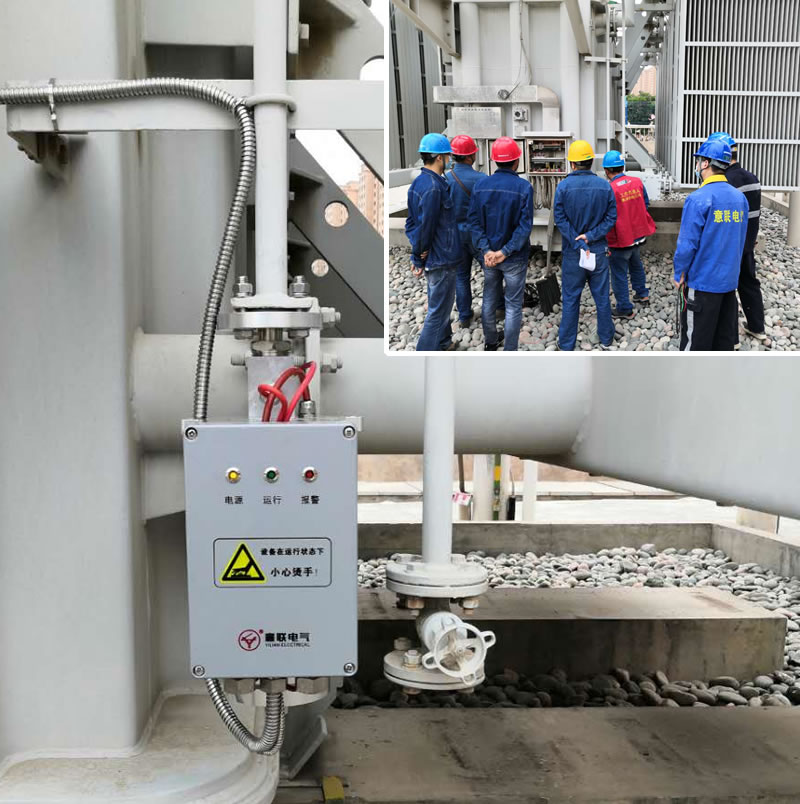

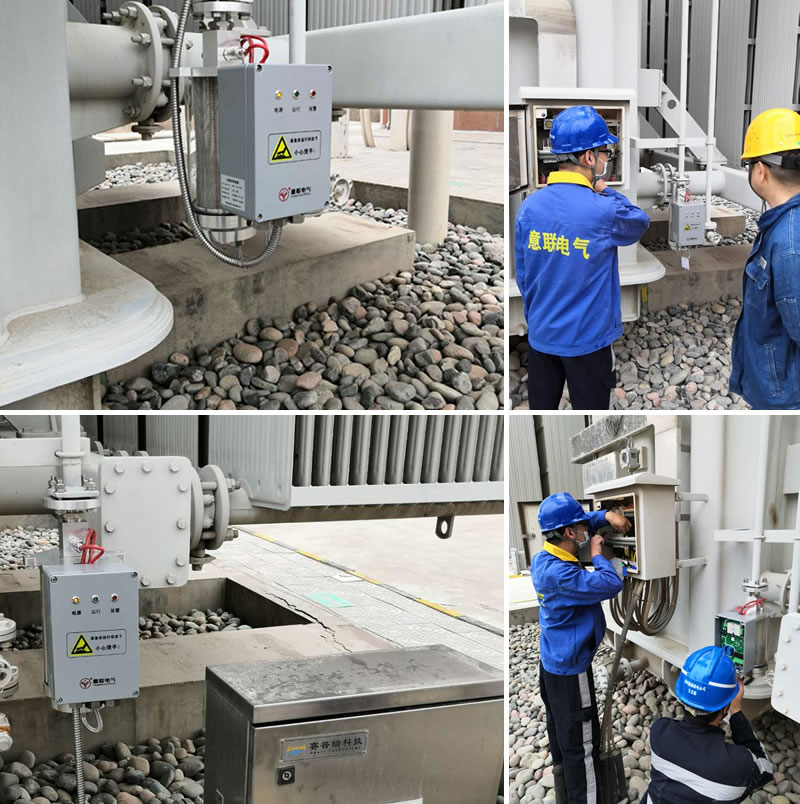

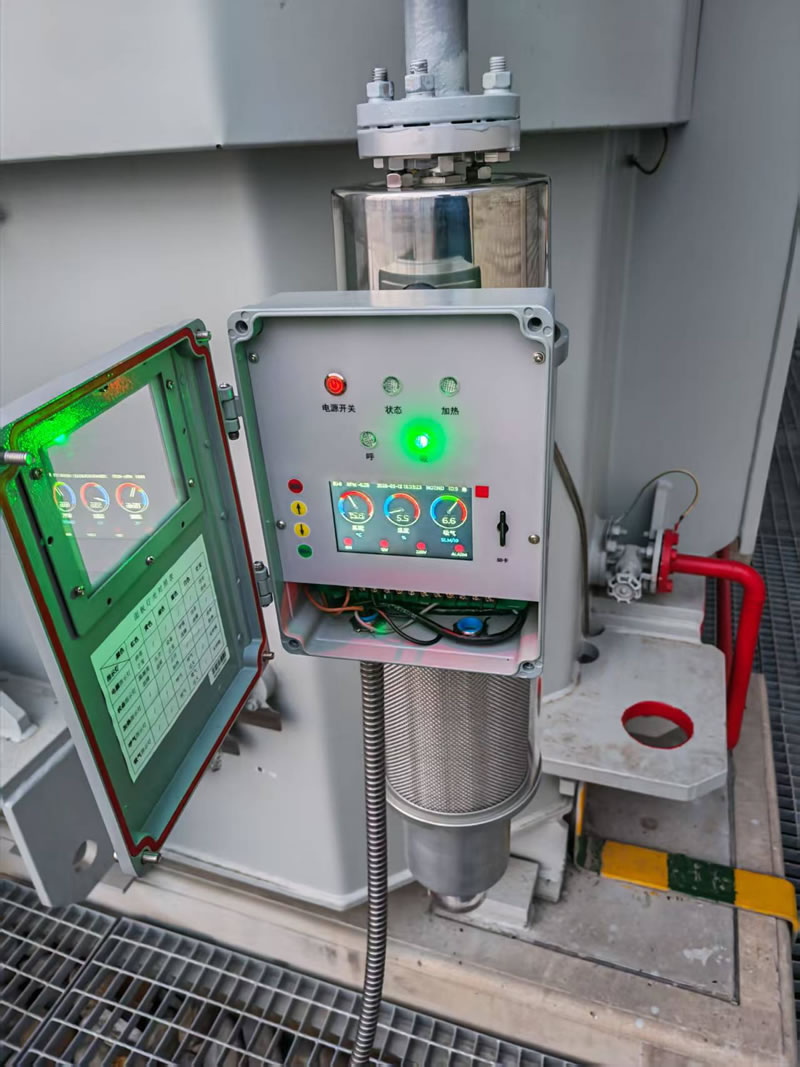

免维护吸湿器运行现场

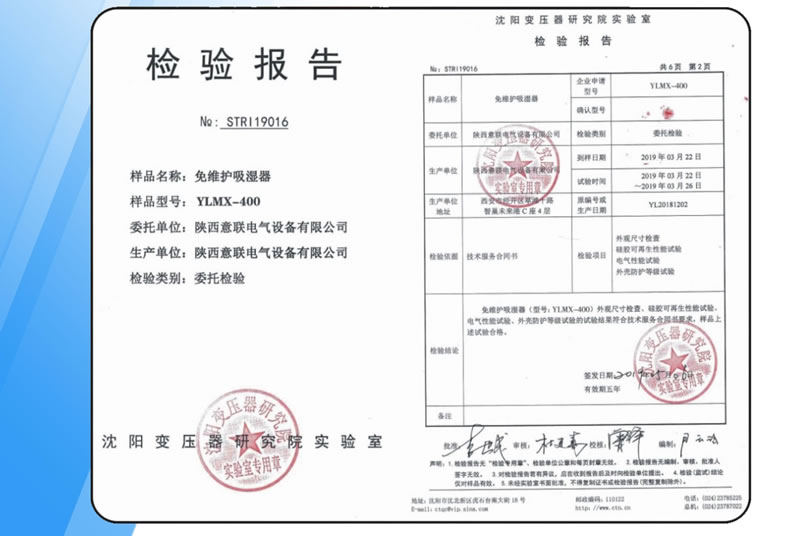

  公司YLMX型免维护吸湿器已经通过国家机构——沈阳变压器研究院型式试验报告。在不同的环境温度下,产品均经过100次硅胶完整再生加热周期试验,经测试在相同空气流速和环境温度下,硅胶的化学成分和物理特性没有发生改变。

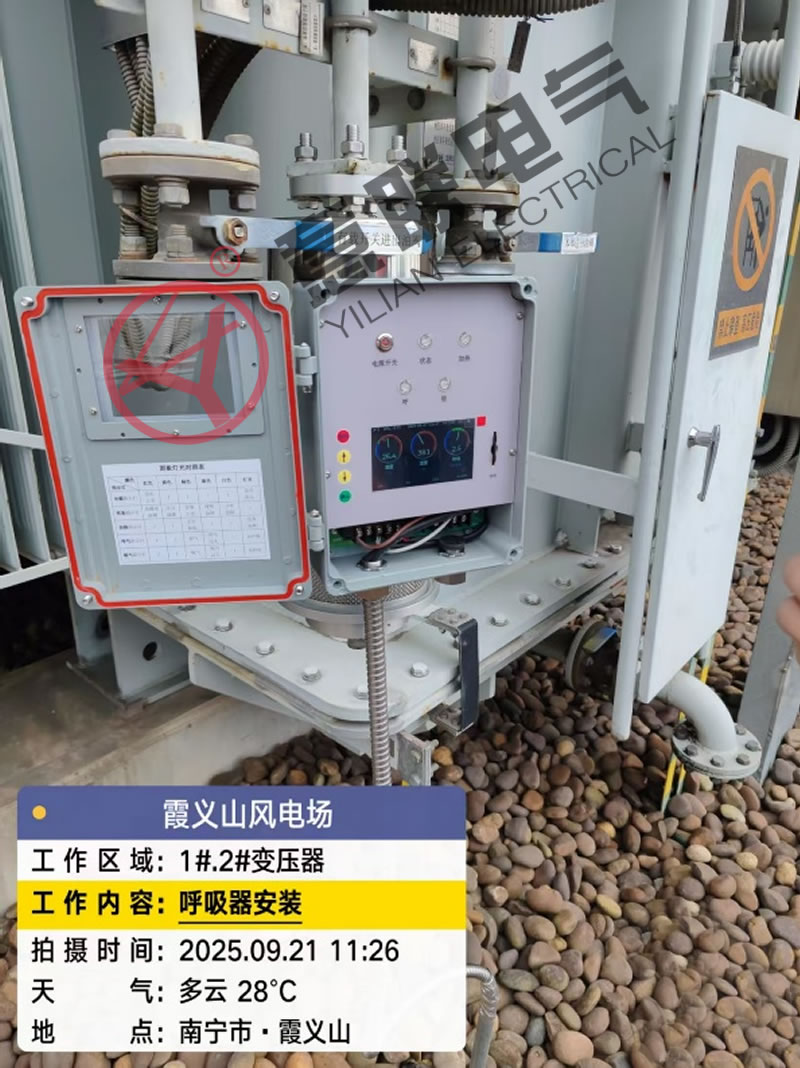

免维护吸湿器运行现场2


  售后服务承诺 ↴



 ● 我司负责将用户所订购的设备免费调试及现场指导安装直至正常运行。

 ● 我司在安装现场免费为用户提供基础操作、日常保养的培训服务。

 ● 我司自设备正常运行之日起按本公司标准保修条例对项目的设备提供保修服务。

 ● 保修期外的设备仅按成本价收取故障配件费,免人工费。

 ● 我司服务响应时间为2小时内,陕西省内1个工作日内到达现场,外省用户2个工作日到达现场。

 ● 我司将免费提供系统及硬件设备的升级和技术咨询。

 ● 我司将定期向用户赠送产品技术相关资料,不定期上门或电话回访用户,了解系统及设备的运行情况,现场解决用户的问题。
