蓄电池测试仪器/直流系统


YL-CCM直流充电机特性测试仪


时间:2019/7/5 8:57:32 | 作者:陕西意联电气 | 标签: 直流系统_蓄电池

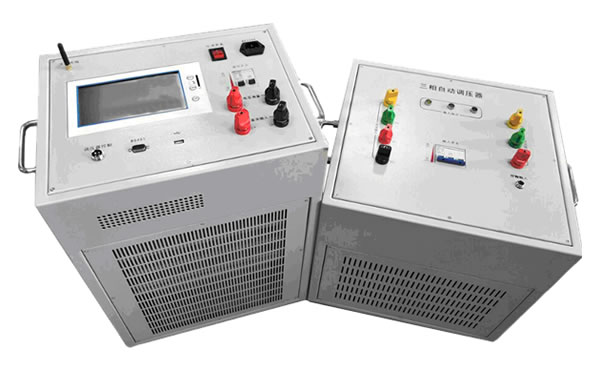

YL-CCM直流充电机特性测试仪

  简要说明  ↴



  直流充电机特性测试仪,是根据国家关于DL-724/2000《电力系统用蓄电池直流电源装置运行与维护技术规程》的相关要求而设计出,直流充电机特性测试仪可实现对不同容量充电机及蓄电池组容量的检测和试验,并能准确可靠测试出变电站直流电源系统的稳压精度、稳流精度、纹波系数等参数。同时配备直流电源综合测试仪数据分析软件,对上传至计算机的测量数据进行各种分析。

直流充电机特性测试仪

  功能说明  ↴



 ● 稳压精度测量功能:交流输入电压在额定电压±10%范围内变化,负荷电流在0~100%额定值变化时,直流输出电压在调整范围内的任一数值时其稳压精度。




稳流精度测量功能:交流输入电压在额定电压±10%范围内变化,输出电流在20%~100%额定值的任一数值,充电电压在规定的调整范围内变化时其稳流精度。


 ● 纹波精度测量功能:充电装置输出的直流电压中,脉动量峰值与谷值之差的一半,与直流输出电压平均值之比,计算出稳压纹波系数和稳流纹波系数。


 ● 蓄电池放电功能:数字化控制恒流放电,自动实现实时监测单节和整组蓄电池的电压,蓄电池放电显示测量直流电流、测量直流电压和放电时间,并计算出放电容量。


 ● 在线监测功能(选配):可以通过无线蓝牙传输,实时监测记录单节或整组蓄电池的电压,并在主机上实时显示柱状图和曲线。


 ● 自动保护功能:可通过设定蓄电池组和单体电池zui低保护电压、放电容量、放电时间四种门限报警而实现自动保护。


 ● 数据分析功能:可通过PC机软件,对测量数据进行系统分析。


  产品特点  ↴



 *    采用7寸大屏幕彩色液晶屏触摸屏显示,全中文界面,触摸方式操作,使用简便。

 *   全自动测试:仅需依据充电机技术指标设置相关测试参数,装置就可全自动完成交流电压调整、加载负载电阻、参数测试、自动记录测试值并停止测试等功能。

 *    放电测试:可选配单体电池电压采集器,对电池组做核对性放电试验,记录每个单电池电压。

 *    具有自动测试保护功能:当在测试过程当中,检测到整组或者单体电池异常时,则自动终止测试,防止对电池造成过放电,完全避免对设备造成冲击;也可根据需要人为终止正在进行的测试过程。

 *    充电机特性测试仪可将数据传入计算机,进行入库管理,可以进行长期历史数据保存和分析。


  技术指标  ↴



  ✔ 三相调压装置与放电测量负载分开。
  ✔ 三相调压装置功率:15KVA,额定电流:50A
  ✔ 环境温度:    -20℃+55℃
  ✔ 工作电源: AC220V±15%      频率  50HZ
  ✔ 额定放电电流:≤50A(大电流可定做)
  ✔ 内存容量: 128M位FLASH
  ✔ 外部存储:8G存储卡
  ✔ 显示屏: 7寸彩色触摸屏
  ✔ 数据转存:SD卡
  ✔ 外形尺寸及重量:主机体积:420×300×620(mm)     主装置重量:12Kg
  ✔ 调压装置体积:420×380×490(mm)   调压装置重量:18Kg
  ✔ 适用电压等级: 通用型:110V或220V

  ✔ 定制型:110V/220V兼容;48V
