英国雷迪手持【电缆故障定位仪】Radiodetection


时间:2018/8/28 14:23:09 | 作者:陕西意联电气 | 标签: 电缆故障定位仪

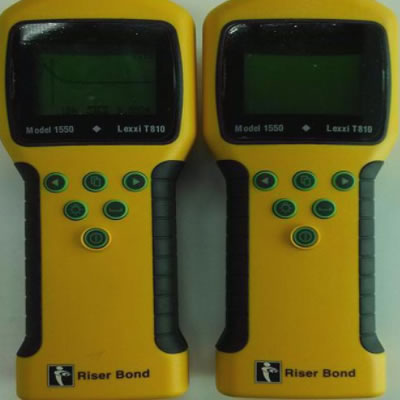

雷迪手持【电缆故障定位仪】图片2

  陕西意联电气是专业生产电缆故障定位仪的厂家,品类齐全,厂家价格,厂家免费指导使用方法,专业电测10年,找电缆故障定位仪,选陕西意联电气,打造电测精品。


英国雷迪T810手持式电缆故障定位仪 商品特点:

● 低成本,提高生产力

● 舒适的触感,布局合理的按键易于操作,符合人体工程学原理。

● 小型,方便携带,紧凑的结构可以在狭窄地方使用。

● 模块式设计,适合不同的工业需求,可以测试同轴电缆、双绞线和电力线缆。

● 坚固耐用,适用于室内和户外操作。

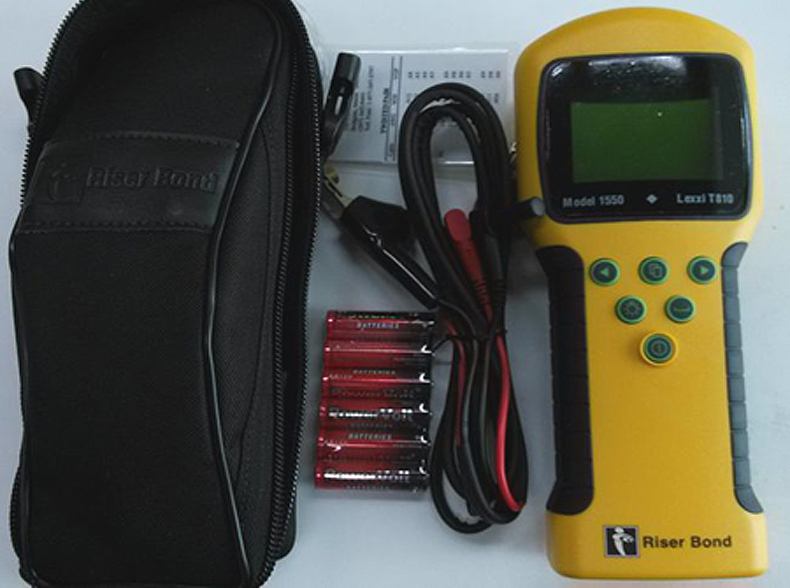

雷迪手持【电缆故障定位仪】图片1


  T810为真正的全能仪器。通过改变设置,可应用于短或长距离范围的所有类型的金属电缆,如CATV,50Ω、75Ω同轴电缆,数据通信线和电话线、双绞线和低压电力线等。


● 带背景灯的大屏幕显示,轻触式按钮。可在温度低至-20℃的条件下使用,适于复杂场地使用。

● 短距离范围工作模式时,准确达20cm。

● 自动电缆衰减补偿使各距离范围的故障定位变得简单易用,而无需平衡控制。

● 自动选择电缆类型,设置PVF、电缆阻抗及电缆减补偿的自动隐含值。


商品参数

项目

指标

适用范围

CATV50Ω75Ω同轴电缆、数据和通讯线、双绞线和低压电力线

测试范围

PVF0.67103010030010003000m

精度

量程的±0.9%

分辨率

量程范围的0.1%

传播速度

VOP:变化范围为20%-99%

增益

自动

脉冲特性

幅度:5V输入选择的阻抗
宽度:7ns-2μs根据范围选择
输出阻抗:25Ω50Ω75Ω100Ω用户选择
平衡控制:不需平衡控制

输出

2×4mm香蕉插座

输入保护

仪表不会因不慎连接到250V AC rms 50/60HZ而损坏,但是应该避免类似操作。为安全使用于带危险电压的电缆,必须使用带阻滤波器。

显示

128×64点阵液晶显示,带背光

游标

单条垂直游标

方式

实时单轨迹,
电缆类型选择,(设置PVF默认增益算法和阻抗)
屏幕对比带自动的温度补偿
单位米或英尺
Pvf可调整

电源

6×AA碱性电池,可使用16小时以上(无背光)

工作环境

-20-550C;相对湿度400C93%

保存温度

-30-700C

防水等级

BS2011

安全

A)    同轴测试导线(50Ω75Ω)使用电压低于30V rms60V DC
B)    仪器所附双绞线测试导线用于通讯网路电压,或安全电压。
C)    带阻滤波器测试导线使用于带有危险电压的活线电缆。

尺寸/重量

250×100×55mm; 600g(含电池,不包含导线)

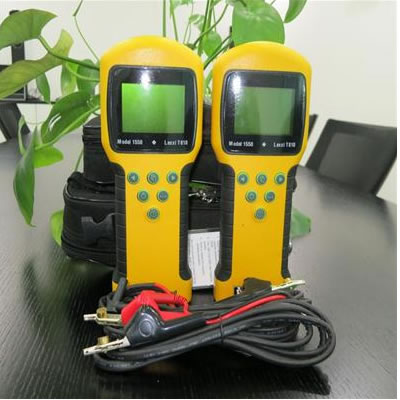

雷迪手持【电缆故障定位仪】实图展示

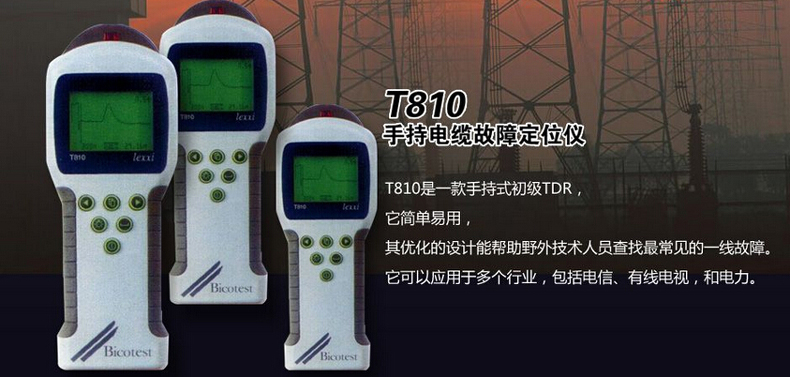

电缆故障定位仪图片4

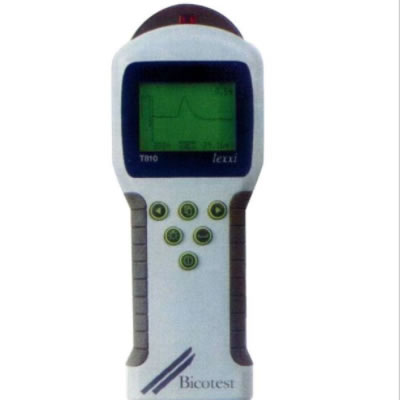

电缆故障定位仪图片5

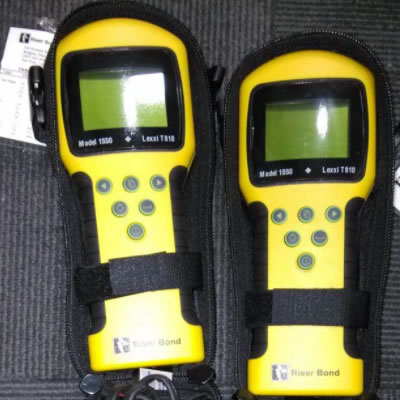

电缆故障定位仪图片6

电缆故障定位仪图片7
