地下电缆故障探测仪定位仪测试原理


时间:2018-9-28 10:24:56 | 作者:陕西意联电气 | 标签: 电缆故障定位仪

地下电缆故障探测仪定位仪测试

  地下电缆故障探测仪定位仪测试是一套综合性的电缆故障定位仪,能对电缆的高阻闪络故障,高低阻性的接地,短路和电缆的断线,接触不良等故障进行测试,配备声测法定点仪,可准确测定故障点的精确位置,适用于测试各种型号、不同等级电压的电力电缆及通信电缆。


电缆故障测试特点



仪器采用高速数据采样技术,A/D采样速度为100MHz,使仪器读取分辨率为1m,探测盲区为1m;测试结果以波形及数据自动显示在大屏幕液晶显示屏上,判断故障直观;并配有全中文菜单显示操作功能;无需对操作人员作专门的训练;具有双踪显示功能;改变波形比例,可扩展波形进行精确测试;小体积便携式外形,内装可充电的电池供电,方便携带和使用。



探测原理


  地下电缆故障探测仪定位仪测试是基于电波在传输线中的传输时遇到线路阻抗不均匀而产生反向的原理。根据传输线理论,每条线路都有其一定的特性阻抗Zc,它由线路的结构决定,而与线路的长度无关。在均匀传输线路上,任一点的输入阻抗等于特性阻抗,若终端所接负载等于特性阻抗,线路发送的电流波或电压波沿线传送,到达终端被负载全部吸收而无反向。当线路上任一点阻抗不等于Zc时,电波在该点将产生全反射或部分反射,反射的大小和极性可用反射系数P表示,其关系式如下:

探测原理

  Zc为传输线的特性阻抗 ;Zo为传输线反射点的阻抗,当线路无故障时,Zo=Zc,P=0,无反射,当线路发生断线故障时,Zo=∞,P=1,线路发生全反射,且反射波与入射波极性相同,当线路发生短路时,Zo=1,P=-1,线路发生负的全反射,反射波与入射波相性相反。

电缆故障定位仪低压脉冲法



当线路输入一个脉冲电波时,该脉冲便以速度V沿线路传输,当行Lx距离遇到故障点后被反射折回输入端,电缆的低阻性接地和短路故障及断线故障,及冲法可很方便地测出故障距离。但对高阻性故障,因在低电压的脉冲作用下仍呈现很高的阻抗,使反射波不明显甚至无反射。此种情况下需加一定的直流高压或冲击高压使其放电,利用闪络电弧形成瞬间短路产生电波反射,下图是低压脉冲法的三种波形。

电缆故障定位仪低压脉冲法

  上图我们看出,信号沿导体传输,当遇到节点时,会返回一个故障波形的状态,向下表示断线故障,向上表示短线故障,需要注意的是,地下电缆故障定位仪测量分支有影响。


  电缆故障定位仪:电缆故障定位仪是对电缆故障进行定位的测试的试验仪器,电缆故障定位仪能对电缆的高阻闪络故障,高低阻性的接地,短路和电缆的断线,接触不良等故障进行测试,电缆故障定位仪配备声测法定点仪,可以用来准确测定故障点的精确位置,适用于测试各种型号、不同等级电压的电力电缆及通信电缆,电缆故障定位仪的试验原理是通过发射脉冲和反射脉冲之间的距离,电缆故障定位仪实现定位的主要原理是跨步电压定点法,为了方便说明,推荐使用陕西意联电气生产的地埋、地下、架空电缆故障测试仪,该产品符合电缆的测量原理,测试结果真实、可靠。

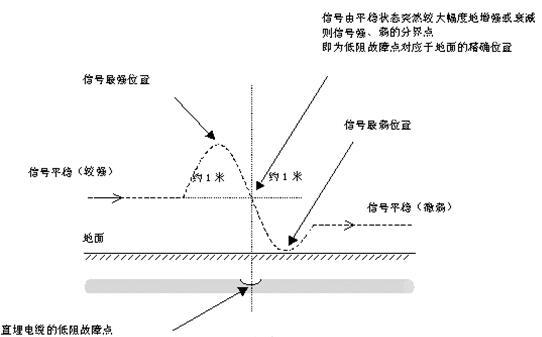

  电缆故障定位仪跨步电压定点法:给被测电缆施加脉动或脉冲信号,如果电缆故障点处存在破损并接大地,在故障点附近就存在跨步电压现象,故障点前、后电压方向互反。


  电缆故障定位仪测试原理:电力电缆故障测试仪由电力电缆故障测试仪主机、电缆故障定位仪、电缆路径仪三个主要部分组成。电缆故障测试仪主机用于测量电缆故障故障性质,全长及电缆故障点距测试端的大致位置。电缆故障定点仪是在电缆故障测试仪主机确定电缆故障点的大致位置的基础上来确定电缆故障点的精确位置。对于未知走向的埋地电缆,需使用路径仪来确定电缆的地下走向。电力电缆故障进行测试的基本方法是通过对故障电力电缆施加高压脉冲,在电缆故障点处产生击穿,电缆故障击穿点放电的同时对外产生电磁波并同时发出声音。

电缆故障定位仪原理图

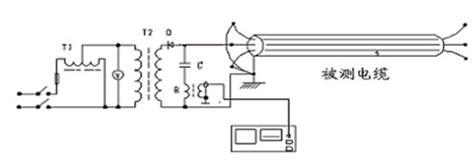

电缆故障定位仪原理图1

电缆故障定位仪原理图2

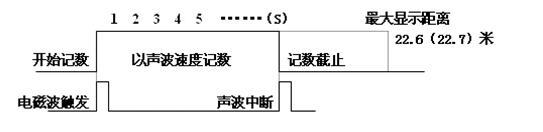

电缆故障定位仪原理图3
