▍ 简要说明 ↴

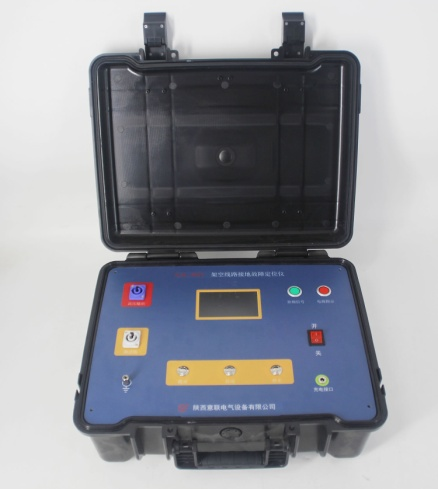

YLXL-3000架空线路接地故障定位仪是陕西意联电气针对小电流接地系统架空线路特意研发的一款新型便携式接地故障定位仪，当架空线路发生单相接地故障而停运后，使用本设备即可对接地点进行准确定位。
YLXL-3000架空线路接地故障定位仪由发射机、传感器、接收机及其附件组成。故障线路停运后，由发射机向线路施加超低频高压信号使故障重现，在线路沿途用绝缘杆将传感器挂在线路上检测信号，并通过无线方式向地面上的接收机传输数据，接收机显示测量结果。根据故障点前方电流持续存在，故障点后方电流消失，即可先进行粗略分段，再准确定点，从而快速定位线路接地故障点。
▍ 功能特点 ↴
☑ 在线路停运后进行定位，特别适用于有电缆分支的故障线路。
☑ 适用于小电流接地系统，可检测架空线路的单相金属性接地、经电弧接地、经过渡电阻接地等多种接地故障。
☑ 发射机施加高压信号使故障重现，电流信号稳定，易于检测。
☑ 发射超低频信号避免系统分布电容影响，能对高阻值故障进行定位。
☑ 发射机具有高压启动闭锁功能，输出允许直接短路，保证使用安全。
☑ 传感器具有高灵敏度，开口设计，方便在线路上挂接。
☑ 传感器和接收机之间利用无线通讯传输，安全可靠。
☑ 发射机采用市电、发电机供电，传感器和接收机采用干电池供电。
☑ 发射机体积小，重量轻；传感器 小化设计，方便沿线挂接；接收机为手持式设计。
☑ 接收机采用大屏幕液晶显示器，显示传感器状态、电流波形和电流值。
▍ 技术参数 ↴
☑ 定位精度：0.2米。
☑ 发射机输出特性：☑ 使用条件：温度：-10℃~40℃，湿度：5~90%RH，海拔：<4500m。
▍ 设备组成 ↴
一、发射机

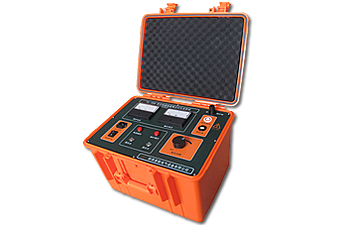

发射机用于向故障线路施加超低频脉动直流信号使接地故障复现，电流由发射机输出，流经故障线路，在接地点入地并返回发射机。

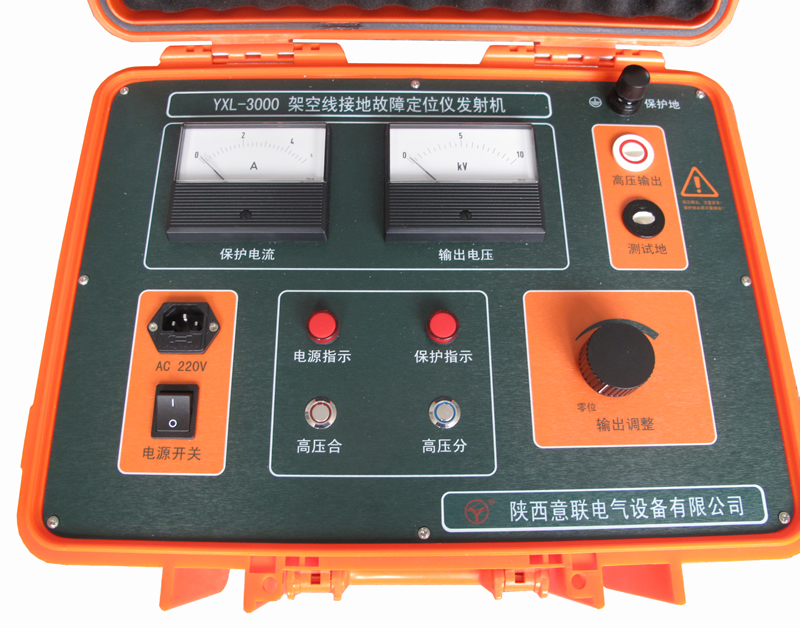

发射机面板如图2-1-2所示：
其中：
1. 电源插座、保险管、电源开关：用于连接220V电源线，更换保险管，以及进行电源的开关。
2. 高压合按钮：电源开关打开之后，需要电压调整在“零位”时，按“高压合”按钮，设备才有高压信号输出。
3. 高压分按钮：用于停止设备输出。
4. 电源指示：用于指示设备工作电源。
5. 保护指示：用于指示设备进入保护状态。该指示灯亮时，表示设备处于保护闭锁状态，设备停止信号输出。调整“电压调整”旋钮至零位，复位该指示灯。
6. 电压调整旋钮：用于调整输出电流、电压大小。该旋钮只有在“零位”时，才能按“高压合”按钮启动发射机正常输出信号。
7. 保护电流：用于指示设备输入电流的大小，如输入电流大于保护定值5A，则内部保护电路动作，设备停止工作。此时需要将电压调整旋钮调至零位后复位保护电路，然后重新调整电流大小。
8. 输出电压：用于指示设备输出电压的大小
9. 保护地端子：用于连接保护地线，接大地网。
10. 信号输出插座：用于连接故障线路。根据现场情况，可使用短连接线夹在开关柜的线路侧；若必须接在架空的线路上，则选用接线盘装的长连接线，并用挂线杆挂在故障线路上。
11. 测试地插座：接工作接地线，接大地网。
二、传感器
传感器用于挂在故障线路的沿线检测电流信号，并通过无线方式向地面上的接收机传输数据。
三、接收机
接收机用于在地面接收传感器的无线传输数据，并在液晶屏上显示测量结果。
▍ 使用方法 ↴
架空线接地故障定位仪使用方法
一、工作原理
在故障线路停运后，首先由发射机向线路施加电压使故障重现。电流由发射机发出，流经故障线路，在接地点入地并通过大地返回发射机。
发射机输出为脉动直流信号，频率为超低频1Hz，频率越低则受系统分布电容的影响越小。理论上讲纯直流信号抗分布电容影响的能力 强，但使用纯直流信号很难避免地磁影响，经过理论计算和实际验证，1Hz信号已能满足绝大多数现场测试需求。
发射机的输出限制电压为8kV，相当于10kV线路的相电压峰值。若电压过高则超过线路耐压等级，可能损坏线路（尤其是接入的分支电缆）的主绝缘；过低则可能无法使故障复现。此限压值可根据用户特殊要求进行工厂整定。
在线路沿线，将传感器通过绝缘杆挂接在线路上检测电流。传感器采用高灵敏度传感器，其磁路无需闭合，在很大程度上方便了挂、取操作。传感器检测线路上的电流，自动进行调零操作，将模拟信号转成数字信号后通过无线方式向外传送。
在地面上的接收机接收传感器发送的无线信号，在液晶屏上直观显示测量结果。在故障点前，电流持续存在，故障点后，电流消失。可先进行粗略分段，再准确定点，从而快速确定故障位置。
二、发射机操作
1.接线：
首先将故障线路的开关断开；发射机电源接220V市电；保护地线接“保护地”端子和大地网；测试地线（带黑色夹钳的高压导线）接“测试地”插座和大地网；至于接故障线路的输出线，可根据现场情况，使用短连接线（带红色夹钳的高压导线）接“线路”端子和开关柜的线路侧，若必须接在架空的线路上，则选用接线盘装的长连接线，其高压插头接“线路”端子，其另一端的线鼻压接在绝缘挂线杆的接线柱上，再将挂线杆挂在故障线路上。
注意：在需要测试的故障线路全长范围内，均不能挂接地线！
安全警告！
➢ 接线前必须保证本条线路已停止运行！
➢ 请严格遵守安全操作规程！
2. 电源：打开电源开关，电源指示灯亮，但此时发射机并没有信号输出。
3 .启动输出：先将“电压调整”旋钮调至“零位”，然后按“高压合”按钮，发射机开始输出，“高压合”按钮上的指示灯亮。慢慢顺时针调整“电压调整”旋钮，使输入电流 大，而且保护指示灯不亮，若保护指示灯点亮，说明线路故障电阻较小，输入电流过大。此时需要逆时针调整“电压调整”旋钮到“零位”后，重新调整至合适的位置。
4. 停止输出：若需要停止输出，可按“高压分”按钮。
5. 工作完毕后，关闭电源，撤除接线。
将传感器挂在输出高压导线上，长按“开关”键将传感器电源打开，其“电源”指示灯亮。
接收机与传感器间隔一定距离（小于30m），长按“开关” 键将接收机电源打开，当接收机和传感器成功建立无线连接后，传感器上的“通讯”指示灯闪烁，接收机的液晶屏上将显示传感器状态、电流波形、电流值等信息，如图3-3-2a所示。其中接收机和传感器的电池水平分别显示，当欠压后电池图标会闪烁；电流参考值是计算的1Hz基频电流有效值与输出额定电流有效值的比值。
注意：传感器挂接应尽量保持稳定。若不稳定，则受地磁影响，波形将会出现漂移，若漂移过大超出显示范围，则自动进入调零过程，待1~2个周波（也即1~2秒）后，波形会回到正常范围。所以应注意观察，在波形稳定几个周波后再读数会得到比较可靠的数值。
如果通讯未建立连接，则显示界面如图3-3-2b所示。若显示此界面，应首先检查传感器电源是否已开；接收机与传感器的距离是否过远等。
2. 分段定位：
近端验证成功后，再进行沿线实际定位。
为快速逼近故障点，建议进行50%法或0.618黄金分割法分段。以50%法为例，首先选择在线路中点处登杆，用绝缘杆将传感器挂接在故障线路的故障相，挂接应尽量保持稳定，如图3-3-3所示：
接收机在地面上接收数据，若波形和读数均稳定，电流值接近近端验证时的读数，说明故障点还在下游；若波形很小、电流值很低，说明已经越过故障点。
本次分段成功后，在故障点所在的段中继续50%分段。分段越来越短，故障点也逐步逼近，直至准确找到故障位置。
若线路存在分支，应重点在分支处测量，以判断故障发生在主干还是分支。若判断是分支故障，则继续在分支线路上分段定位。若分支线路的电缆发生故障，则应换用电缆故障测试仪进行测距和定点。
▍ 质保维护 ↴
架空线路接地故障定位仪维护
一、更换电池更换电池时注意电池极性，切勿装反。
2. 接收机更换电池：
当接收机液晶屏上显示的本机电池符号闪烁，说明电池欠压，需要更换电池。
更换电池时，将接收机背面电池盒下方的锁定开关拨到开锁位置，取下盒盖，更换新的5节5号碱性电池并装回，盖好电池盖，将锁定开关拨到锁定位置。
更换电池时注意电池极性，切勿装反。
二、质保和维护
若出现质量问题，仪器主机及附件三年保修。超过上述期限，维修时只收取更换的的器件成本费。若因为使用不当造成损坏（包括保修期内），或超过保修期限发生产品质量问题，我公司负责维修，维修时只收取更换的器件成本费。传感器和接收机出厂配装新的碱性干电池，电池耗尽后需要自行更换，不在质保范围。
注意：设备长时间不使用，应将电池取出，以免漏液造成腐蚀。若换装新电池仍不能开机或使用时间过短，请检查电池极片，若出现腐蚀，需将其清理干净。
仪器出现下列问题时，用户可以尝试自行解决：
不开机，或开机后立即关机：可能是电池已耗尽，请更换电池后再使用。 仪器自动关机：可能是因为电池欠压自动关机，或长时间未进行任何操作自动关机，请尝试重新开机。
若出现其他问题，请不要试图自行维修，以免扩大故障，请与本公司联系，以便及时维修和服务。
