新型带电电缆识别仪与探伤系统主要解决问题是:对停运电缆或带电电缆进行识别目标电缆。系统采用先进的数字信号处理器及数字化波形识别分析技术,抗干扰能力强,发射功率大,识别电缆准确度高。
带电电缆识别仪系统利用大功率信号发生器通过电磁感应发射器将一组含有正负方向识别的特殊编码信号使用定制的耦合钳耦合到目标电缆上,在远端通过电磁感应接收器进行感应接收,对收到的信号运用模拟电路进行滤波处理,然后运用DSP进行信号采集、波形识别分析, 终判定目标电缆。
带电电缆识别仪系统组成:
1. 系统构成
(1)电缆识别信号发生装置。采用数字调制和解调方式,产生加密信息,有效防止干扰。增强加密信号功率,使识别信号传输的距离更长,同时提高信号的可识别度;
(2)电缆识别信号发射钳。信号发射钳把能源信息装置产生的加密信号加载与电缆上。加载方式有两种:第1种是针对带电电缆,通过耦合钳将信号加载于带电电缆,不用接触电缆导体部分就可以加载信号于带电电缆,安全可靠。第二种针对不带电电缆,通过直接连接方式加载信号于目标电缆,同时也可以采用耦合法加载信号。
(3)电缆识别信号接收器。它用于对由识别信号发生装置发射到电缆上的信号采集识别,判断是否为需要寻找的目标电缆。
2. 系统特点
(1)对运行电缆和停运电缆都能进行识别,抗干扰能力强;
(2)电缆识别采用特殊设计制作的柔性软线圈接收识别信号,抗干扰能力显著提升;
(3)使用柔性软线圈接收识别信号增加了设备实用性,重量减轻,现场使用更加灵活;
(4)系统基本单元都能使用干电池供电,便于不同场合使用。
带电电缆识别仪系统操作说明
1.带电电缆识别单元
1.1 概述
电缆识别在电缆施工及维护工作中具有重要意义。目前市场上既有针对停电电缆识别的仪器,也有针对带电电缆识别的仪器,但是在具体使用中,实际电缆现场往往是互相放置叠压在一起,常规仪器所使用的卡钳往往无法卡接导致很难进行识别,而且大多识别接收部分仍然使用指针表头来指示,现场容易因震动失效。还有现有设备往往要求现场提供220V电源,用户使用很不方便。
该单元利用现代电子技术研制了一款柔性线圈配合液晶显示的带电电缆识别仪,将主机设计更改为可以使用干电池供电模式,可以很好解决上述仪器使用的弊端,对实际工作有很好的帮助。具有如下特点:
1.1.1 整套仪器均可使用5号电池工作,彻底解决现场无动力电源及充电电池不易维护失效的把情况。对于发射主机,特别设计为交直流两用,既可以使用电池供电,也可以使用220V电源供电。
1.1.2 大口径柔性线圈接收部分适合各种复杂电缆现场。
1.1.3 接收器液晶显示使用微功耗技术设计,特别省电,判断简单直观。
1.1.4接收器电池电压指示功能。户外可视LCD,阳光、黑暗环境下均可使用。
1.1.5即可以识别带电电力电缆,也可以识别停电电缆。
1.2 带电电缆识别仪主要技术指标
1.2.1发射钳钳口:≥130mm 闭合时内径≥125mm
接收柔性线圈:可拉开为直线,可扭曲变形,闭合为圆形时内径≥135mm。
1.2.2接收器电源:2节5号碱性电池,连续工作时间≥8h
主机电源:4节5号碱性电池,连续工作时间≥2h
或者使用AC220V供电
1.2.3识别方式:波形方向、波形幅度,双重判断依据
1.2.4 接收灵敏度:接地回路电阻小于100欧姆

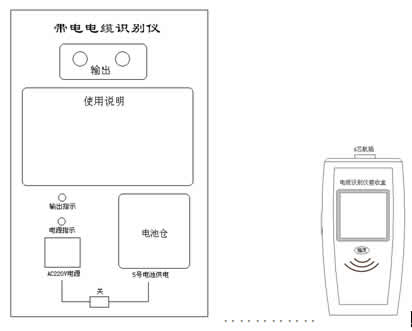

1.3 面板示意及功能介绍
1.3.1发射机部分
a) 电源指示灯:亮时指示供电电源正常。
b) 输出指示灯:亮并且闪烁指示信号输出正常。
c) 电源开关:选择使用AC220V 或4节5号碱性电池供电。
d) 输出:按红、黑颜色接输出卡钳或者专用直连输出线。
1.3.2 带电电缆识别仪接收机部分
a) 航空插头:接识别柔性线圈,插入柔性线圈插头后开机。
b) “幅度”按键:调整接收信号幅度大小。
1.4 带电电缆识别仪操作步骤说明
1.4.1 非运行(不带电)电缆识别方法一
a) 确认电缆起始端都已经悬空。

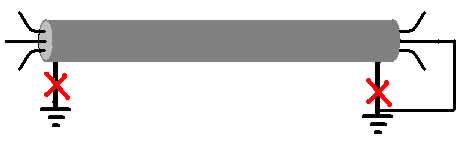

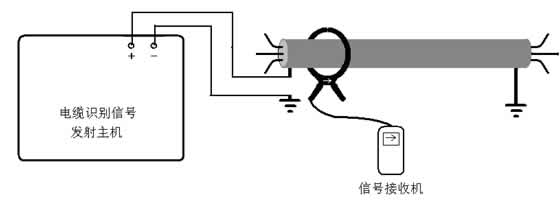

b) 将电缆的起始端和终端钢铠与系统地断开,电缆任意一好相的终端与系统地短接,如下图:
d) 打开发射机电源开关,主机的电源指示灯亮,并且输出指示灯会有闪烁输出显示,表示发射主机输出信号正常。
e) 将接收机柔性线圈插到接收机上端的插座内,此时接收器电源自动接通,屏幕显示如图7所示。

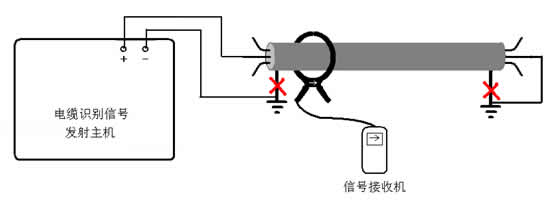

f) 将接收机柔性线圈离开发射钳约3米距离卡在被识别电缆上,接收机柔性线圈上的箭头指向电缆终端方向,调节接收机上按键将信号波形调整到适合大小,此时观察到接收机显示指示方向与接收机线圈上的箭头指向一致,说明系统工作正常。
非运行电缆识别接收机校验

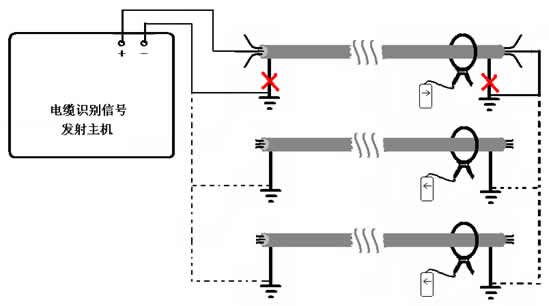

g) 将接收机拿到识别电缆的测试现场,用接收机软线圈逐条卡住待判定的电缆,且软线圈上的箭头必须指向电缆终端方向,当卡住某条电缆时接收机表头上的箭头方向和线圈上的箭头指向同一方向且信号幅度较大时,则此电缆即为要寻找的目标电缆。卡住非目标电缆时,屏幕上的箭头方向与卡钳上的箭头方向相反。
h) 接收器屏幕右上角显示的“O”图标,当该图标变成黑色实心圈时,表示接收到信号,同时接收器蜂鸣器会响一声,屏幕中间显示的数字会有变化,如果信号有效,屏幕左上角会显示箭头指示方向。箭头位置如果连续显示“X”或者不触发,表示幅度过小,需要调大;电池在2.6V以下时会显示“欠压”,提示更换电池。如果连续收到信号,并且无规律,说明有干扰,需要降低接收幅度或者更换接收位置。界面如图10。
非运行电缆识别现场操作图
1.4.2 非运行(不带电)电缆识别方法二
a) 确认电缆起始端都已经悬空。

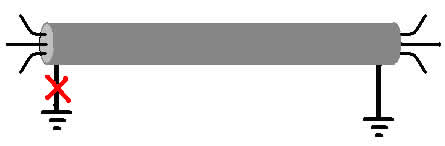

b) 将电缆的起始端钢铠与系统地断开,电缆终端钢铠与系
统地连接如下图。
c) 将直连信号线的红线一端接到发射机的红接线柱上,另一端接至终端接地电缆的起始端上,直连信号线黑线一端接到发射机的黑接线柱上,另一端可靠连接到系统地上。
d) 打开发射机电源开关,主机的电源指示灯亮,并且输出指示灯会有闪烁输出显示,表示发射主机输出信号正常。
e) 将接收机柔性线圈插到接收机上端的插座内,此时接收器电源自动接通,屏幕显示如图7所示。
f) 将接收机柔性线圈离开发射钳约3米距离卡在被识别电缆上,接收机柔性线圈上的箭头指向电缆终端方向,调节接收机上按键将信号波形调整到适合大小,此时观察到接收机显示指示方向与接收机线圈上的箭头指向一致,说明系统工作正常。

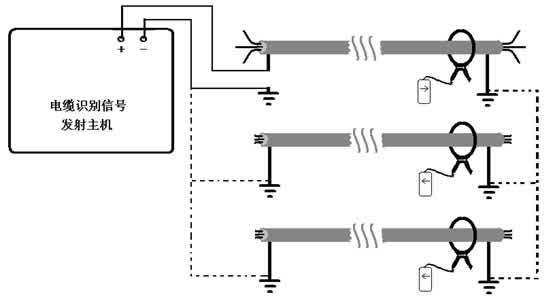

g) 将接收机拿到识别电缆的测试现场,用接收机软线圈逐条卡住待判定的电缆,且软线圈上的箭头必须指向电缆终端方向,当卡住某条电缆时接收机表头上的箭头方向和线圈上的箭头指向同一方向且信号幅度较大时,则此电缆即为要寻找的目标电缆。卡住非目标电缆时,屏幕上的箭头方向与卡钳上的箭头方向相反。
h) 接收器屏幕右上角显示的“O”图标,当该图标变成黑色实心圈时,表示接收到信号,同时接收器蜂鸣器会响一声,屏幕中间显示的数字会有变化,如果信号有效,屏幕左上角会显示箭头指示方向。箭头位置如果连续显示“X”或者不触发,表示幅度过小,需要调大;电池在2.6V以下时会显示“欠压”,提示更换电池。如果连续收到信号,并且无规律,说明有干扰,需要降低接收幅度或者更换接收位置。界面如图10。
a) 将发射卡钳的红、黑两个接线插头接在发射主机输出对应的两个红、黑接线柱上,将发射卡钳卡在需要识别的电缆上,发射卡钳上的指示箭头指向电缆终端方向。

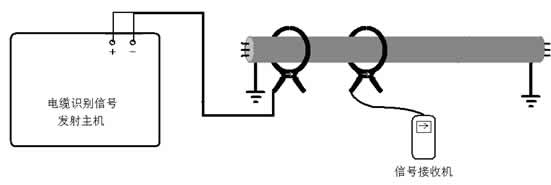

b) 在距发射卡钳3米以外的被识别电缆上,用接收器软性圈卡住被识别电缆,接收卡钳上的箭头指向电缆终端,此时接收机表头指示的方向和接收软线圈上的箭头方向一致且信号幅度较强,则说明工作正常。
运行电缆识别接收机校验

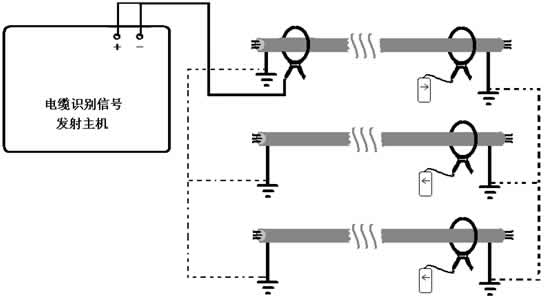

e) 到需要识别电缆的地点,用接收机卡钳对各条电缆进行识别,在进行判别时,将接收卡钳上的箭头始终指向电缆的终端方向,逐条电缆进行判别。
f) 在某条被识别电缆上,接收机表头指示的方向和接收软线圈上箭头方向同时指向电缆终端时,该电缆就是要寻找和目标电缆。
1.5 带电电缆识别仪操作注意事项
1.5.1 如带电电缆中间有接地或分支,则只能识别电缆接地或分支前的部分。
1.5.2 给电缆加耦合信号后,用柔性线圈及接收盒测不到明显有效信号,可以离开发射钳约3米避免信号干扰,如果仍然没有有效信号显示,则表示电缆的铜屏蔽层有断开点或电缆两端接地不可靠。此时,一般应检查待识别电缆的接地情况。如果发现屏蔽层有断开点,则可以使用接地钳将断开点前后分别接地,然后分段识别。
1.5.4 如果在接收器距主机3m左右的地方校验识别有信号,而在待识别现场无信号,或信号很小、无法识别,则说明该待识别电缆必然有多处金属外护套接地点,这种情况必须将待识别电缆停电进行分段识别。此时可以利用芯线做为信号通道进行识别,即将电缆始端和终端的芯线接地进行识别的方法。
1.5.5长时间不使用设备时,请将主机及接收盒内的电池取出单独另外存放。

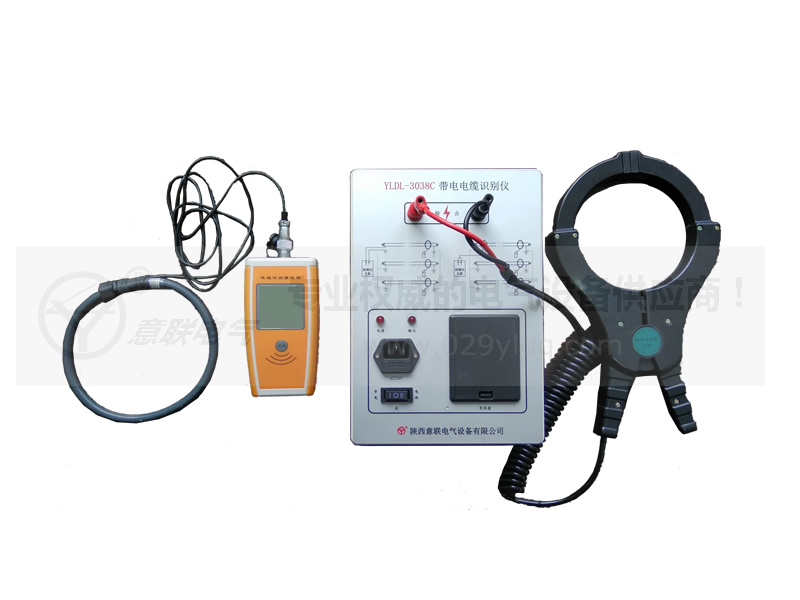

1.6 带电电缆识别仪装箱清单
1.6.1 设备主机 1台
1.6.2 输出耦合钳 1套
1.6.3 电源线 1根
1.6.4 专用直连发射线(红色、黑色) 2根
1.6.5 接收柔性线圈 1套
1.6.6 信号接收器 1只
1.6.7 碱性电池(发射机4节、接收机2节) 6节
