带电电缆识别仪使用中不正常现象的解析


时间:2018-9-27 10:42:33 | 作者:陕西意联电气 | 标签: 电缆识别仪

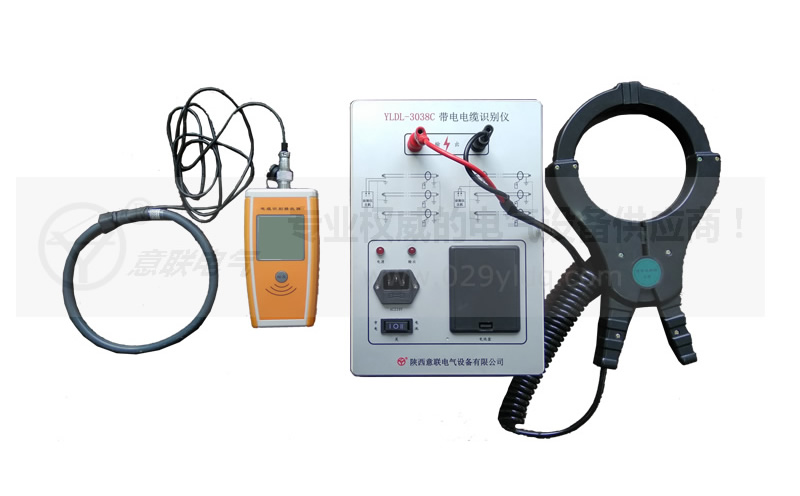

带电电缆识别仪

  带电电缆识别仪使用过程中几种不正常现象的解析:带电电缆识别仪由信号发生器和接收钳信号检测器及指示表三部分组成,信号发生器主要产生特殊的脉冲调制信号,通过输出线加至停止运行的被测电缆上,用接收钳在现场寻找被测电缆,当接收钳检测器测到施加在电缆上特殊信号时,信号检测器上电表指针与施加信号频率同步摆动,而其它电缆线上检测到的信号则要小很多且方向相反,通过电表指示幅度及方向,很容易判定被测电缆。


  带电电缆识别仪在使用过程中,有几种常见的不正常现象,比方说:

  >>、现象:工作正常,输出电流表有指示,探测器无信号
  原因:探测器电池无电。
  处理:更换探测器9V电池。

  >>、现象:工作正常,输出电流表指示很小,探测器信号很小。
  原因:回路电阻比较大。
  分析:仔细检查接线是否有误,终、始端接线点是否氧化,造成接触电阻大。
  处理:按操作步骤正确接线,将接触点氧化物刮干净。

  >>、现象:工作正常,输出电流表无指示,探测器无信号。
  原因:没有构成回路,或回路电阻很大。
  分析:电缆一端没有系统地,或系统地接地电阻很大。
  处理:将“输出A”接至无故障芯线,“输出B”接至电缆外壳,将探测器置于“增益II”,由于正负磁场部分抵消,接收信号很弱,需仔细区别。

  >>、现象:电源无指示。
  原因:电源保险熔断。
  处理:电源插座下半部保险盒抽出,更换10A保险管。

  如遇以上情况以外现象,应及时与厂家取得,或送厂方维修。请用户在没有一定认知基础上,切不可自行拆卸。


下面我将这几项功能详细介绍一下判断带电电缆和不带电电缆
判断带电电缆和不带电电缆

>>、  带电电缆的寻径:

  将发射机通过耦合钳卡在电缆上,发射机的发射信号就可耦合到电缆上(无论运行电缆,还是停电电缆)。通过电缆识别仪接收机我们就可找到电缆的地下走向并寻测出电缆的出处。

>>、带电电缆的识别:(与人们习惯理解有差别)

  将发射机通过发射钳卡在电缆上,在另一端的电缆的暴露处用接收钳连接接收机。此时根据信号就可判断哪一根为加信号电缆。(此方法需多配一把特制接收钳)。

>>、  寻测50Hz信号:

  由于DTY-2000具有寻测50Hz信号功能,这一功能大大加强了判断功能,我们可以用接收机挨个判断电缆群中的带有50Hz信号的电缆(带50Hz信号电缆不一定为运行电缆)。

  通过上述3种方法综合判断,我们就很容易判断带电电缆和不带电电缆。
