【带电电缆识别仪】使用技巧


时间:2018-8-20 16:04:27 | 作者:陕西意联电气 | 标签: 电缆识别仪

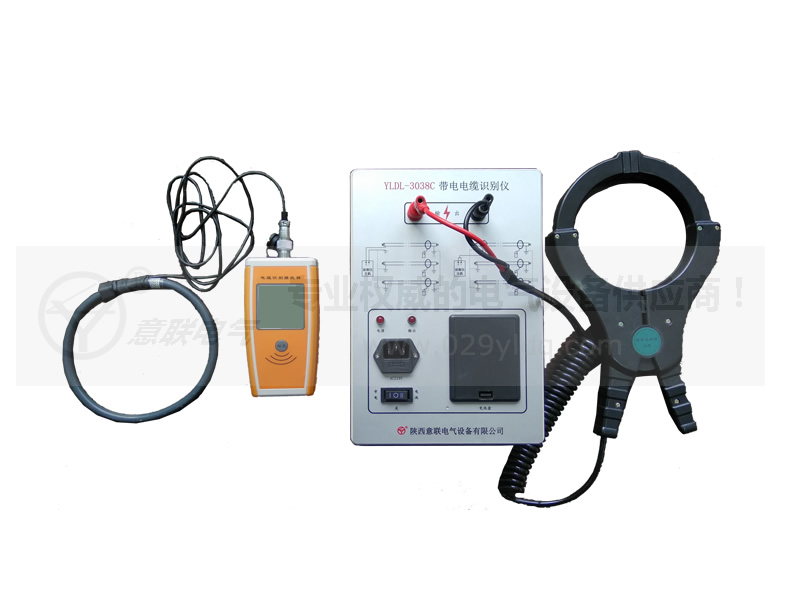

带电电缆识别仪图片

  带电电缆识别仪由主机和探测器二部分组成,主机主要产生特殊的脉冲调制信号,加至停运行的被寻找电缆上,由探测器在现场寻找被测电缆,当探测器检测到施加特殊信号的电缆时,探测器发出断续声光提示,探测器上电表指针与施加信号调制频率同步摆动,其它电缆上由于探测到信号太小,通过电表指示幅度与声光信号的强弱很容易寻找出被寻找的电缆。


  带电电缆识别仪主机的基本原理是,由主机产生一特殊频率的电流信号,此信号加于被测电缆上,在被测电缆的周围产生一个以被测电缆为圆心的环形磁场,利用本仪器的探测器沿着电缆接收这个特殊的电流磁场,当接收到的信号最强时,此电缆即为被寻找的电缆。

  带电电缆识别仪的探测器有一个增益转换开关,用来仔细区别信号的强弱,“增益I”为弱信号,“增益II”为强信号。

带电电缆识别仪使用技巧:

A、 使待寻找电缆处于不带电状态,并找出该电缆的始端。


B、 将主机信号“输出A”端子输出夹,夹于被测电缆无故障芯线上。“输出B”端子输出夹,夹于配电室系统地上。


C、 将被测电缆两端接地线全部拆掉。


D、 将被测电缆终端同同一芯线接于系统地上,而且要接地可靠。接线如图3。


E、 接通主机电源,打开电源开关,使主机产生的调制信号送至被测电缆,调节输出,使电流表有指示输出,且不要输出太大。


F、 右手食指扣住探测器电源开关,将探测器探头接近被测电缆,同时转换增益开关,使声、光及电表指示达到要求,然后再带探测器到要寻找的位置,同样将探测器接近每一条待测电缆,当寻找到被测电缆时会有很明显的区别,碰到特殊场合通过转换增益开关来提高探测器的可判断性。
