电缆识别仪查找方法有哪些


时间:2018-9-17 11:30:45 | 作者:陕西意联电气 | 标签: 电缆识别仪
  电缆缆识别仪是用于将某一根电缆从一捆电缆中识别出来的主要作用和功能,由一个信号发生器和一个带传感器的接收机及连线构成,是电缆架设、迁移、维护以及故障处理中常用设备,电缆识别仪的查找方法根据使用条件又分为带电电缆识别仪和不带电电缆识别仪,我们说一说他们各自的查找方法。


带电电缆识别仪

带电电缆识别仪查找方法

  线路在带电时,我们不能影响正常运行,在对带点电缆识别时,采用的是感应法测量,通过卡钳发射高频信号,接收机接收到信号特征后通过软硬件滤波,在进行相位识别,当接收卡钳按照电流方向卡电缆时,被识别的电缆电流表右偏,同时伴有声光指示。而其它的电缆电流方向与被识别电缆的电流方向相反,其电流表指针左偏。没有声光指示。这就体现了被识别的目标电缆的唯一性。很容易将被识别电缆从多根电缆中区别出来,由于被识别电缆上的信号电流强度全线都是一样的,接收卡钳在电缆沿线所接收到的电磁信号强度一致,从原理上讲,识别的电缆不受被识别电缆长度的限制。

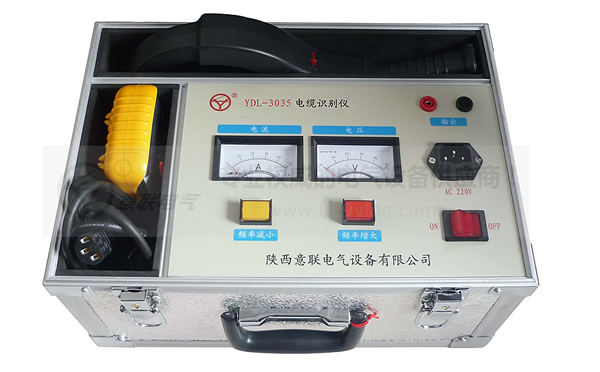

不带电电缆识别仪
不带电电缆识别仪查找方法

  不带电电缆识别仪的查找方法基本与带电识别相通,发生器将周期性的单极性电压脉冲馈入要识别的电缆中,该电缆需要在远端接地,以保证有足够大的电流流过电缆,馈入电缆中的脉冲电流的方向可做为一明显的识别标准,流出去的电流仅从这一根电缆通过,所有其它邻近电缆中流过的都是返回电流,但它们的极性相反,通过接收机探测流过电缆电流方向以及它的大小,它带有放大器并串联在电路中,传感器钳住被测电缆,电流流过电缆产生的磁场在传感器的线圈中感应出电压,该电压极性由电流方向和传感器线圈的方向决定,从而达到电缆的识别作用。
