YLDLC-2020电力电缆故障测试车


时间:2019/7/5 9:52:44 | 作者:陕西意联电气 | 标签: 电缆故障测试仪
YLDLC-2020电力电缆故障测试车

  简要说明



  YLDLC-2020电力电缆故障测试车(电力试验抢修车),电缆故障检测车整体布局美观、配重均衡、具有人性化的工作平台。集成套电缆故障测试设备,电力电缆识别系统,交流耐压试验设备,电缆管理系统于一体。可以探测各种电压等级电缆的各种类型的主绝缘故障及护层故障。整体电缆故障测试车采用系统单元式设计,各单元有机的安装于操作台内,操作台可装配在全顺/依维柯车上。具有传统电缆故障测试车无法比拟的机动性、便捷性。

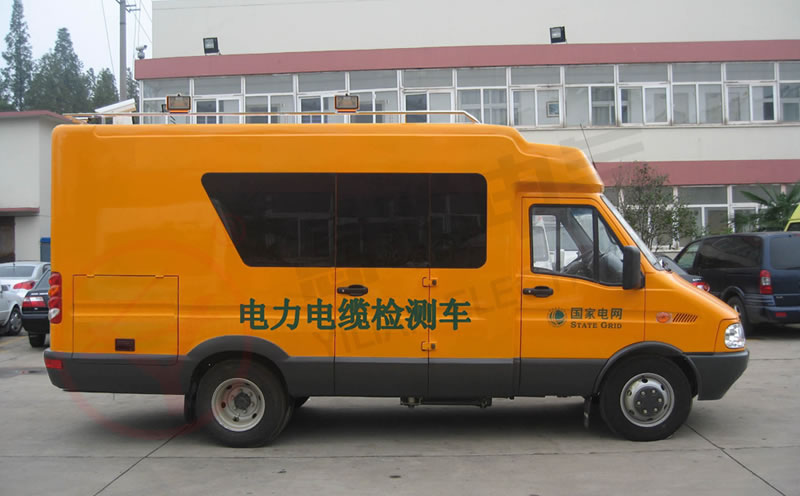

电缆故障测试车


  电缆测试车布局设计



➤ 车型:全顺/依维柯。

➤ 发电机配置:测试车后侧门右边安装有发电机专用进出导轨槽,需要发电机工作时拉出即可直接使用,导轨槽装有卡槽防止发电机滑动。
➤ 供电系统配置:配备过流、过压保护器,且安装位置隐蔽,能够强化供电并保证安全。
➤ 照明系统配置:车体顶部增加220V灯具,保证车厢内光线充足。

➤ 整体空间利用:侧门正面设计加工抽屉式工具箱和设备柜填充空间,侧门左侧放置主要设备,使车内布局更加美观,并保留足够的空间供操作人员使用,可供3-6人乘坐。


  测试系统组成



➱ 成套电缆故障测试设备:YLDL系列电缆故障测试仪、YLDL系列电缆故障定点仪、YLDL系列电缆故障路径仪及YLDL系列电缆故障一体化测试装置。

➱ 电力电缆识别系统:包括电缆识别仪电缆安全刺扎器等。
➱ 交流耐压试验设备:YLCDP系列超低频高压发生器或变频谐振耐压试验装置。
➱ 进口发电机、专用工作台、测试软件及电缆管理系统。

➱ 辅助测试工具:电子兆欧表等测量工具及高压输出导线。


  基本测试功能



➢ 超低频高压发生器或者变频谐振耐压试验装置对35kV及以下电压等级的电缆和其他电气设备进行交流耐压试验。

➢ 行波反射原理(脉冲法、闪络法及综合取样法)进行所有类型电缆故障的粗测。
➢ 声磁同步法进行各种故障点的准确定位。
➢ 电磁感应原理对未知电缆路径及深度进行准确查找。

➢  对多根电缆进行识别、刺扎等100%确认。


  输出与控制系统



⇛ 测试车采用统一的输入/输出接口,试验时仅需从高压转接输出系统引出一条高压试验引线,配合接地线即可进行试验,避免了传统系统使用时现场因接线错误引发意外情况的发生。

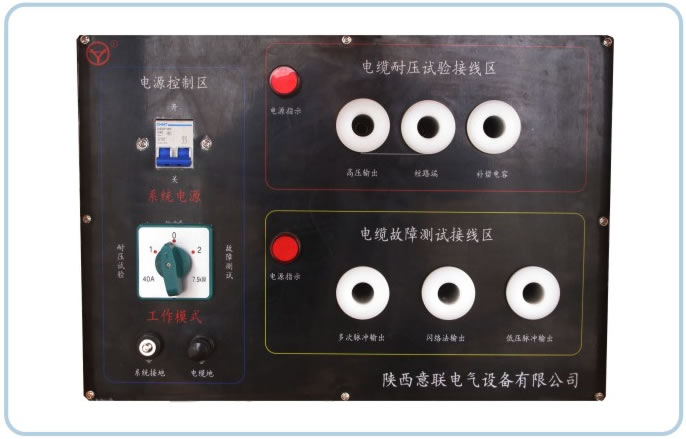

输出接线面板图
输出接线面板图


⇛ 与计算机联机控制,主要测试功能通过计算机操作软件控制完成。

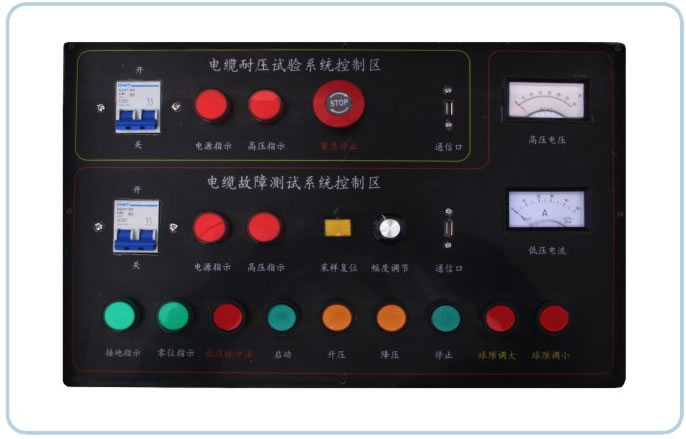

控制面板图
控制面板图
