如何精准定位10kV电缆外护套故障


时间:2022/7/13 9:37:29 | 作者:陕西意联电气 | 标签: 电缆故障测试仪

       如何精准定位10kV电缆外护套故障?外护套故障试验步骤分为三步:1 外护套故障判断,2.故障点预定位,3.精准定位

      高铁作为现代工业智慧的伟大产物,高铁的安全高速运行离不开通讯,电力等部门的紧密协作。电缆作为电力传输的大动脉,电缆的的体检显得尤为重要。

外护套故障试验步骤分为三步

A. 外护套故障判断

   分别为交接试验耐压5kV、1min不击穿和预防性试验耐压3kV、1min不击穿。

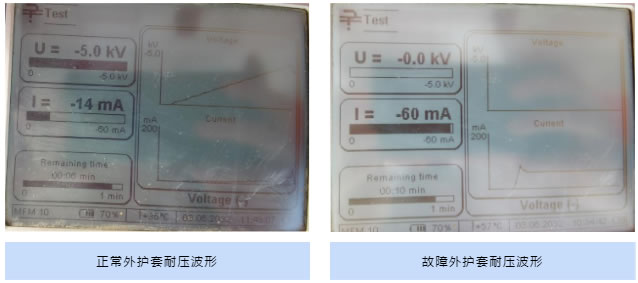

正常外护套耐压波形及 故障外护套耐压波形

B.故障点预定位

      电压降法预定位,该方法是外护套故障现场zui常用的一种预定位方法,具有定位准确,试验时间短等优点。

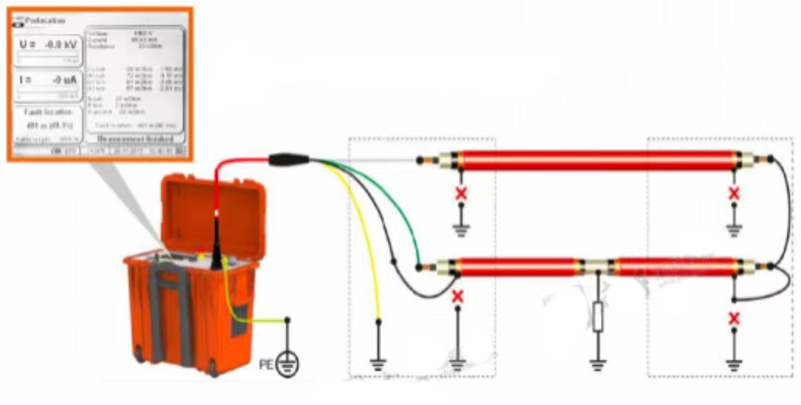

电压降法预定位接线图


C.精准定位

      精准定位一般采用声磁时间差法、跨步电压法两种预定方法。两种方法针对不同电缆敷设方式。声磁时间差法主要针对架空或水泥电缆沟敷设方式,跨步电压法主要针对泥地直埋的敷设方式,两种方法相互补充。

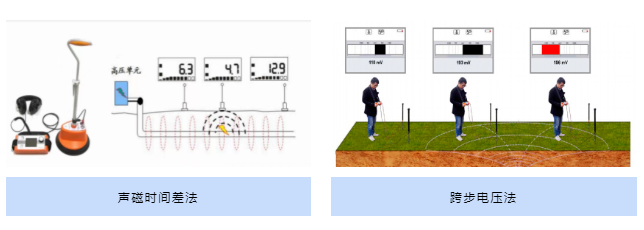

声磁时间差法 及 跨步电压法
