什么是电缆高阻故障,如何定位电缆高阻故障、判别电缆故障类型?


| 作者:陕西意联电气 | 标签: 电缆故障测试仪

      什么是电缆高阻故障,如何定位电缆高阻故障、判别电缆故障类型??高阻故障:相对于低阻故障,当电缆相间或相对地故障电缆值大于1kΩ称之为高阻故障,也对应于高压电桥法。

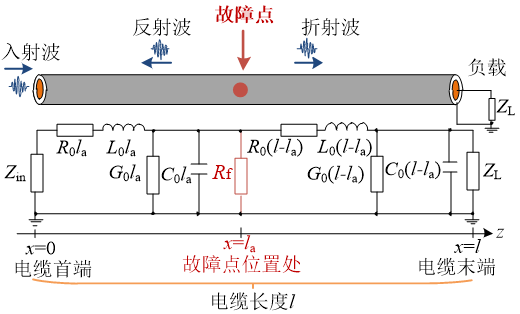

故障电缆分布参数等效模型





     高压电缆和低压电缆的故障各有许多不同之处,高压电缆故障多以运行故障为主,且大多数是高阻故障,而高阻故障又分泄露和闪烁两大类型;而低压电缆故障只有开路、短路和断路三种情况(当然,高压电缆也包括这三种情况)。



  不同类型故障定位结果

    弧反射法也称 ARM 法(Arc Reflection Method)是当前电缆高阻故障zui常用的主动测试方法,准确、抗干扰、易判断,通过击穿前后的波形差异来确认故障点。

    弧反射法可测长度受电缆电压等级、长度、导体类型、绝缘类型、故障类型等因素影响,不一而足,国外曾有对 25km 电缆成功故障定位的经验。

    电力电缆高阻故障占据比例很大。然而,电力电缆大多敷设于地下,很难直接发现故障点,这给电缆的故障排查带来巨大困难。虽然通过电缆绝缘电阻测试可进行故障类型识别,却无法确定故障的具体位置,而常用的以行波法为主的脉冲电流测试法、时域反射法其测试精度与效果却不能满足现场对高阻故障的分析要求。因此,急需开发一种既能实现电缆故障类型判别,又能快速准确定位故障的无损检测技术,为电力电缆的运行维护提供帮助。
