YLDL-2010智能型电缆故障测试仪


时间:2019-9-26 9:19:03 | 作者:陕西意联电气 | 标签: 电缆故障测试仪
YLDL-2010智能型电缆故障测试仪

  简要说明



  电缆故障测试仪是我公司根据用户要求,从现场使用考虑,精心设计和制造的全新一代便携式电力电缆故障测试仪器。它秉承我们一贯高科技、高精度、高质量的宗旨,将电缆测试水平提高到一个新境界。


智能型电缆故障测试仪
  电力行业快速发展的同时,也出现了更多的电力电缆故障问题,为了满足用户的需求,意联电气结合自身的技术实力,从现场使用考虑,摒弃了以往电缆故障测试仪的局限性,开发了此款全新的智能型电缆故障测试仪


  YLDL-2010智能电缆故障测试仪集嵌入式计算机技术、网络化服务技术、USB通信技术及数字信号处理技术于一身,极大地提高了仪器的利用价值和使用的便捷性。该设备满足中华人民共和国电力行业标准《DL/T849.1~DL/T849.3-2004电力设备专用测试仪器通用技术条件》。


  产品别称:电缆故障仪、电力电缆故障测试仪、路灯电缆故障测试仪、电缆故障寻径仪、电缆故障寻踪仪、便携式电缆故障定位系统 、电缆故障闪测仪、地理电缆故障测试仪、电缆路径仪


▍  产品用途   ↴



  可测试35kV及其以下的各种电力电缆的各种类型故障。

  可测试各种两芯以上(包括同轴)的电缆/电线。
  可校准电缆/电线的长度及电波在电缆中的传播速度。


▍  产品主要特点   ↴



► 测试范围广:可用于测量各种不同截面、不同介质的各种电力电缆的高/低阻、短路、开路、断线以及高阻泄漏和高阻闪络性故障,亦可用于测量电缆的长度。

► 测量精准:关键部件采用进口元件,保证测试结果精准度。

► 安全可靠:采用新型电流取样器和全新的取样方法,接线简单,波形直观容易分析,与高压完全隔离,对主机、操作人员非常安全。

► 人机界面友好:采用液晶(LCD)显示屏,高亮度图形清晰美观,抗干扰性强。

► 简单便携:主机采用锂电池供电,轻巧、便于携带,方便野外电缆测试。

► 外观精美:采用坚固且耐磨性强的材料,使仪器的整体质感和使用寿命更长。


▍  功能参数   ↴



✔ 测距、测速。

✔ 自动连续采样,提高故障可测率。
✔ 自动判断故障点放电与否,降低故障误判率。
✔ 汉字提示操作过程,减少仪器操作失误。
✔ 自动/手动双波形比较显示。
✔ 测试方法:脉冲法、闪络感应法。
✔ 使用锂离子充电电池组和专用充电器,交/直流两种方式工作;交流电源:AC220V(1±10%)50Hz。
✔ 可实现与计算机间的通信, 将测试波形传送到计算机中进行分析和归档。
✔ 测量距离:smax≥50km,smin无测试盲区。
✔ 粗测juedui误差:±5m。相对误差:±1%。
✔ 操作方式:键盘操作方式。
✔ RS232或USB 2.0(专用软件与PC机通信)。

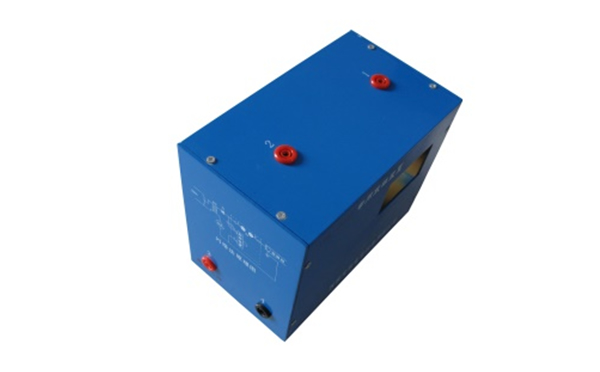

YLDL-2010B专用取样装置(配套)

YLDL-2010B专用取样装置(配套)

▍  产品用途   ↴



  配合智能电缆故障测试仪,完成各类电缆高阻故障的粗测。

  配合直流高压脉冲装置等完成各类电缆故障的准确定位。


▍  产品特点   ↴



► 采用特殊高压工艺制作而成,安全、可靠。
► 从脉冲储能电容器负端耦合取样,克服了传统电流法及电压法取样方式的不足。

► 取样信号与高压部分安全隔离,测试仪可以不接地进行粗测,使电缆高阻故障的测试更简单、更安全、更准确。


▍  推荐组合  ↴



 YLDL-2010智能电缆故障测试仪+YLDL-2055电缆测试直流高压脉冲装置+YLBRC系列干式专用脉冲电容器+YLDL-2028地下管线探测仪+YLDL-2024数字式电缆故障定点仪


 YLDL-2010智能电缆故障测试仪+YLDL-2055电缆测试直流高压脉冲装置+YLBRC系列干式专用脉冲电容器+YLDL2023电缆路径仪/故障定位仪


  注:用户可根据需求将YLDL-2055直流高压脉冲装置替换为YLBC系列操作箱+YLBT系列故障检测专用变压器组合
