YLCDP系列超低频高压发生器

  简要说明



  超低频绝缘耐压试验实际上是工频耐压试验的一种替代方法。常规工频耐压试验中需要大容量的试验变压器或谐振变压器,设备笨重造价高,使用也不方便。因此,电力部门采用了降低试验频率,从而降低了试验电源的容量。从国内外多年的理论和实践证明,用0.1Hz超低频耐压试验替代工频耐压试验,超低频高压发生器不但能有同样的等效性,而且超低频高压发生器的体积大为缩小,重量大为减轻,理论上容量约为工频的五百分之一,且操作简单,与工频试验相比优越性更多。

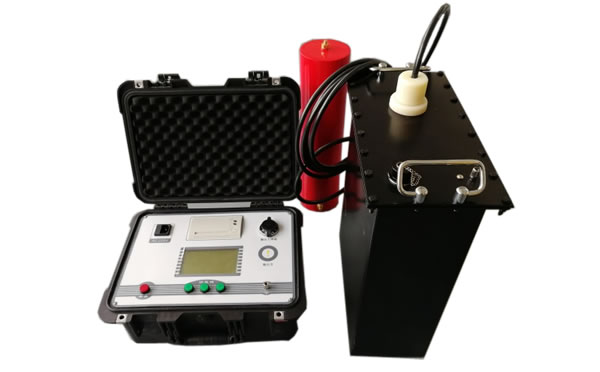

超低频高压发生器
  YLCDP系列超低频高压发生器是陕西意联电气结合现代数字变频先进技术研制的一款超低频耐压试验装置,其采用微机控制,升压、降压、测量、保护完全自动化,体积小,重量轻,大屏幕液晶显示,清晰直观、且能显示输出波形、打印试验报告。可广泛用于电缆、大型高压旋转电机的交流耐压试验之中。


  功能特点



♦ 电流、电压、波形数据均直接从高压侧采样获得,数据准确。

 具有过压保护功能,当输出超过设定的限压值时,仪器将停机保护,动作时间小于20ms。

 具有过流保护功能,设计为高低压双重保护,高压侧可按设定值进行精确停机保护;低压侧的电流超过额定电流时将进行停机保护,动作时间都小于20ms。

 高压输出保护电阻设计在升压体内,所以外面不需另接保护电阻。

 由于采用了高低压闭环负反馈控制电路,所以输出无容升效应


  技术参数



 输出额定电压:根据试品选择合适型号。

 输出频率:0.1Hz、0.05Hz、0.02Hz。
 带载能力:0.1Hz,最大1.1μF;0.05Hz,最大2.2μF;0.02Hz,最大5.5μF。
 测量精度:3%。
 电压正、负峰值误差:≤3%。
 电压波形失真度:≤5%。
 使用条件:户内、户外;温度:-10℃~+40℃;湿度:≤85%RH。
 电源保险管:根据型号选择。

 电源:频率50Hz,电压220V±5%。若使用便携式发电机供电,发电机要求:频率50Hz,电压220V±5%,功率应大于3KW,并且在发电机的输出端并联一只功率不小于800W的阻性负载,以便稳定发电机的运转速度,否则仪器将不能正常工作。


  超低频系列产品规格




型号

额定电压

(峰值)

带载能力

电源保险管

产品结构、重量

30/1.1

30kV

0.1Hz,≤1.1μF

10A

控制器:4kg

升压器:25kg

0.05Hz,≤2.2μF

0.02Hz,≤5.5μF

40/1.1

40kV

0.1Hz,≤1.1μF

10A

控制器:4kg

升压器:25kg

0.05Hz,≤2.2μF

0.02Hz,≤5.5μF

50/1.1

50kV

0.1Hz,≤1.1μF

15A

控制器:4kg

升压器:35kg

0.05Hz,≤2.2μF

0.02Hz,≤5.5μF

60/1.1

60kV

0.1Hz,≤1.1μF

20A

控制器:4kg

升压器:45kg

0.05Hz,≤2.2μF

0.02Hz,≤5.5μF

80/1.1

80kV

0.1Hz,≤1.1μF

20A

控制器:4kg

升压器:45kg

0.05Hz,≤2.2μF

0.02Hz,≤5.5μF

90/1.1

90kV

0.1Hz,≤1.1μF

20A

控制器:4kg

升压器:55kg

0.05Hz,≤2.2μF

0.02Hz,≤5.5μF


  使用方法



1.连线方法

  串联式结构是我公司在原单体式结构的基础上改进的新产品,使体积和重量都减小了,且一机多用。单联时额定输出电压30KV/50KV;串联时额定输出电压80KV。



⑴、单联连线方法:

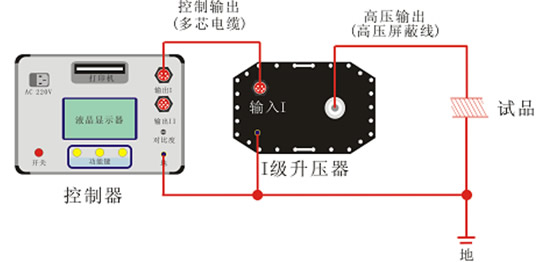

  30kV用法:单独使用第I级升压器(开机后,在参数设置栏中将连接方式设为“单联”)时,额定输电压为40Kv。连接线方式如下图。

单联30kV连线方法

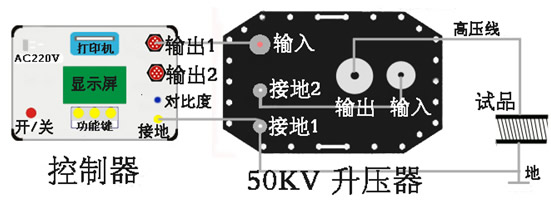

50kV用法:单独使用第II级升压器(开机后,在参数设置栏中将连接方式设为“单联”)时,额定输电压为50Kv。连接线方式如下图。

单联50kV连线方法

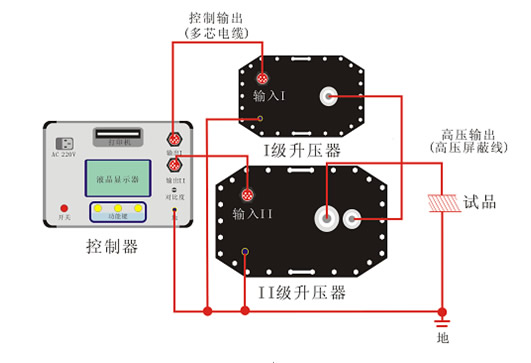

⑵、串联式连线方法:

  额定电压大于50kV的超低频采用串联结构(两台升压器串联),串联连线方式如下图。开机后,在参数设置栏中将连接方式设为“串联”。

串联式连线方法

电缆的超低频耐压试验方法


超低频高压发生器接线原理图

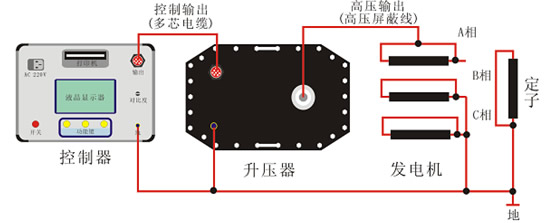

发电机的超低频耐压试验方法

超低频高压发生器接线原理图
