直流高压发生器接线图和接线方法


时间:2020/9/30 11:21:20 | 作者:陕西意联电气 | 标签: 直流高压发生器

直流高压发生器接线图和接线方法:下面是对直流高压发生器接线图整机联线及操作方法的介绍,以及仪器在现场是如何接线的等。注意事项:在做电缆试验的时候,需要安装限流电阻使用,为确保安全,提醒工作人员注意控制箱与倍压筒的良好接地和停机后试品、倍压筒放电问题。

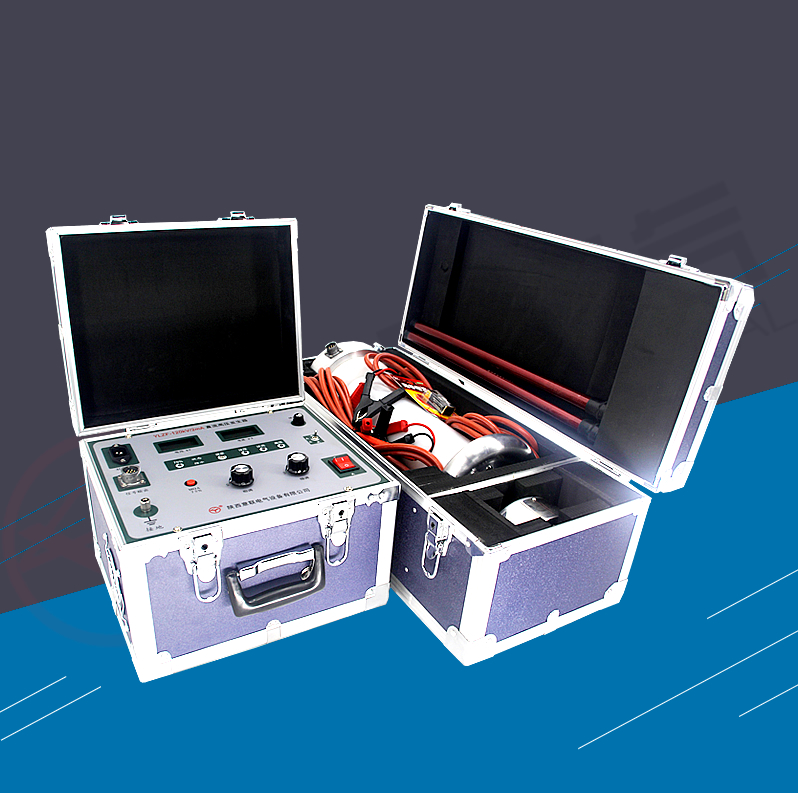

直流高压发生器

直流高压发生器介绍

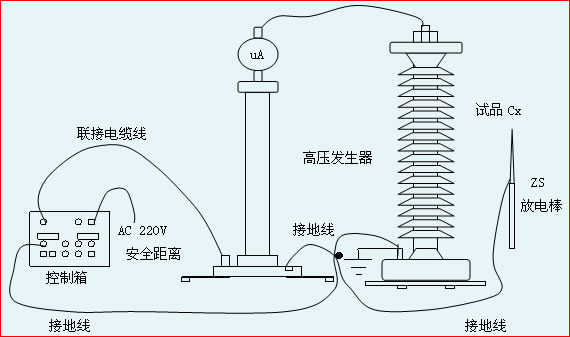

直流高压发生器接线图和接线方法


直流高压发生器使用方法:整机联线及操作方法

(1) 将各电缆联线联好,控制箱接地端联接到高压发生器底部铝制底座接地螺钉,再由此处接入大地。为了保证你和设备的安全,请务必反复检查地线。地线防短线保护功能在地线没有接好的情况下不能输出高压,在使用中如果地线断开高压同时关闭,请复位,接好地线重新加电压。

(2) 合上电源开关,将电压粗调钮逆时针到头,再将高压开关合上,绿色指示灯亮。即完成了加压前的准备工作,电压粗调旋钮顺时针旋到3/4圈,由于电路自检需要,因此没有高压输出。

(3) 关高压时,可逆时针调节电压到零,也可将高压开关直接关断高压,严禁使用电源开关关断高压。

(4) 本仪器有面板操作声音提示,保护动作及状态变声提示及保护动作指示灯显示。

(5) MOA75%的使用:MOA预试到V1mA后,按下MOA75%钮,有声音提示,相应黄色指示灯亮,则电压自动降为75%V1mA,再次进行回零操作时,此状态自动解除。

(6) 静态过压值设定:在高压绿灯熄灭的前提下,按下MOA75%钮3秒钟以上,直到无声音提示后高压电压表显示数值为所要设定的zui高过压值,此时调节内藏式过压设定钮,调整到所需要的额定电压值,一旦进入加压状态,高压绿灯亮后,电路自动切换至实际高压电压值的显示。

(7) 电压粗调钮回零,高压开关拨上,而高压灯不亮,一般情况下检查快装多芯电缆线1、2号线是否短线。

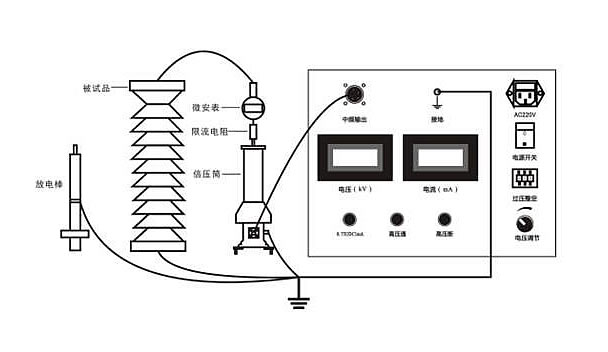

直流高压发生器接线图

直流高压发生器使用注意事项

1、 为确保人身安全及设备安全,仪器良好接地及停机后的放电为题,在此反复提醒用户注意。

2、 控制箱,高压发生器接大地一定要牢固可靠,并且于高压发生器底部接地螺钉接入大地,严禁地线串联使用。

3、 电容视频请放电完毕挂好地线后,人员方可接近。使用放电杆时,请务必将放电杆接地线接可靠。接地先应一并汇入高压发生器底部接地点。当电压小于60KV是,方可用放电杆逐渐接近放电操作。

4、 该仪器使用电源为单相交流220V±10%50HZ。使用电压超过要求将造成设备损坏。

5、 按规定选用保险管,切勿用金属线代替,仪器机芯带电切勿自行开启,关机时请先关闭高压开关,后关闭电源开关。

6、 设备长期闲置,为防止电解电容干枯,操作箱需每半年通电时间不少于四小时。仪器运输时应避免水浸、严重振动及坠落。

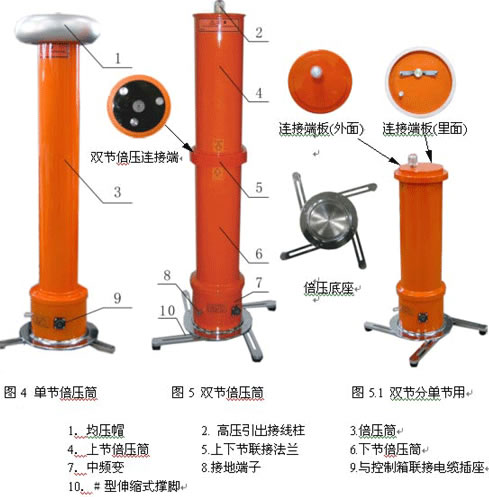

7、 拔插快装引线时,请将高压发生器平躺地上,对准定位销,压入插头,顺时针旋进。严禁强力扭、拉连线。

8、 为确保测量数值的准确性,配备本公司一台以上设备单位,请将控制箱与高压发生器依照仪器序号配套使用。严禁无序搭配使用。

9、 高压均压罩凹型接口只有强磁性,高端电流表与其相连时,要缓慢靠近,避免碰撞。

10、 容性试品试验,由于存在RC充电振荡及极化吸收电流现象,加电压1分钟后进入稳态。
