YLBC系列工频耐压试验装置(控制箱/台)


  简要说明



  工频耐压试验是鉴定电力设备绝缘强度的严格有效且直接的方法,它能检查电力设备中危险性较大的集中缺陷,对判断电力设备能否继续运行具有决定性作用,是保证设备绝缘水平、避免发生绝缘事故的重要手段。

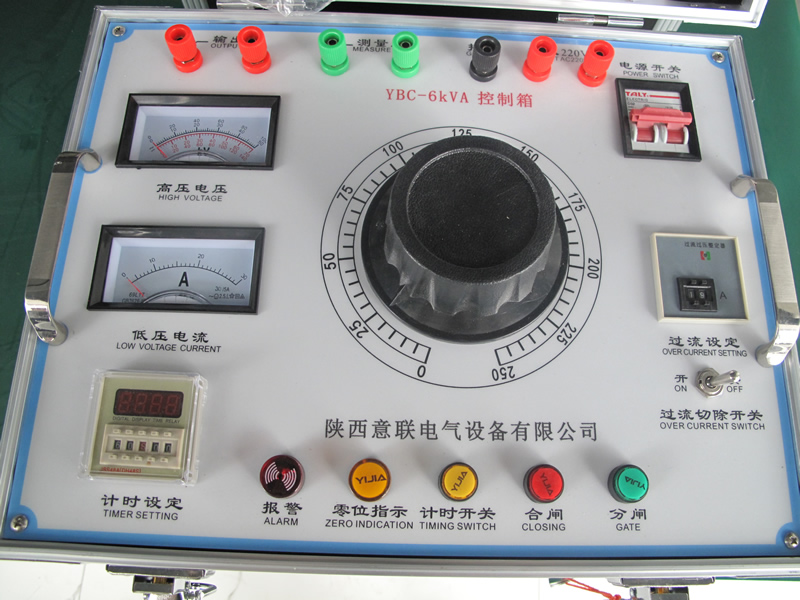

工频耐压试验装置控制箱


  YLBC系列工频耐压试验装置(控制箱/台)是陕西意联电气根据国家 新电力行业标准而自主研究、设计生产的工频耐压试验设备,其与YLBT系列试验变压器相配合,能完成各种工频交流耐压及泄露试验,满足绝大部分用户的需求。本控制箱/台操作使用方便,性能优越,使用安全可靠,外形美观坚固,是供电企业、大型工厂、冶金、电厂、铁路等需要电力维修部门的必备设备。

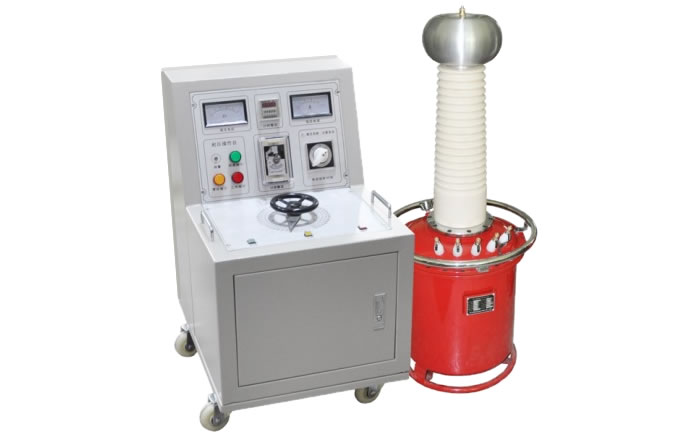

工频耐压试验装置台


  功能特点



1. 可根据用户要求配置油浸式、干式或者充气式等各种试验变压器。
2. 指针和数字显示,读数更直观,准确,抗干扰能力强,性价比高。
3. 具有高压电压、低压电流、时间3路测量方式,实时显示高压电压、低压电流,直观明了。
4. 手动操作,提高了产品的安全性、可靠性。
5. 具有零位指示、电源指示、工作指示、计时指示等功能。
6. 具有完善的过流保护、零位启动保护、声光语言报警提醒、电源保护开关等功能。
7. 采用新型时间继电器,计时范围更广(1s~99h);采用新型电流继电器,更准确、更可靠,确保人身及设备安全。
8. 试验容量在5kVA以上,采用电磁式过流继电器,采用移动式控制台。

  技术参数



1. 输入电压:AC 220(380)V 可选
2. 低压输出:AC 0-250(430)V
3. 低压电流:0-5/10/15/50A
4. 输出容量:0-3/5/10/15 kVA
5. 高压电压:0-50/100/150/200 kV
6. 高压电流:0-50/100/150/200/500/1000/2000mA
7. 计时范围:0-9999S
8. 环境温度:-20℃至50℃
9. 电压精度 ≤1.5% ±1个字(F.S)

10. 电流精度 ≤1.5% ±1个字(F.S)

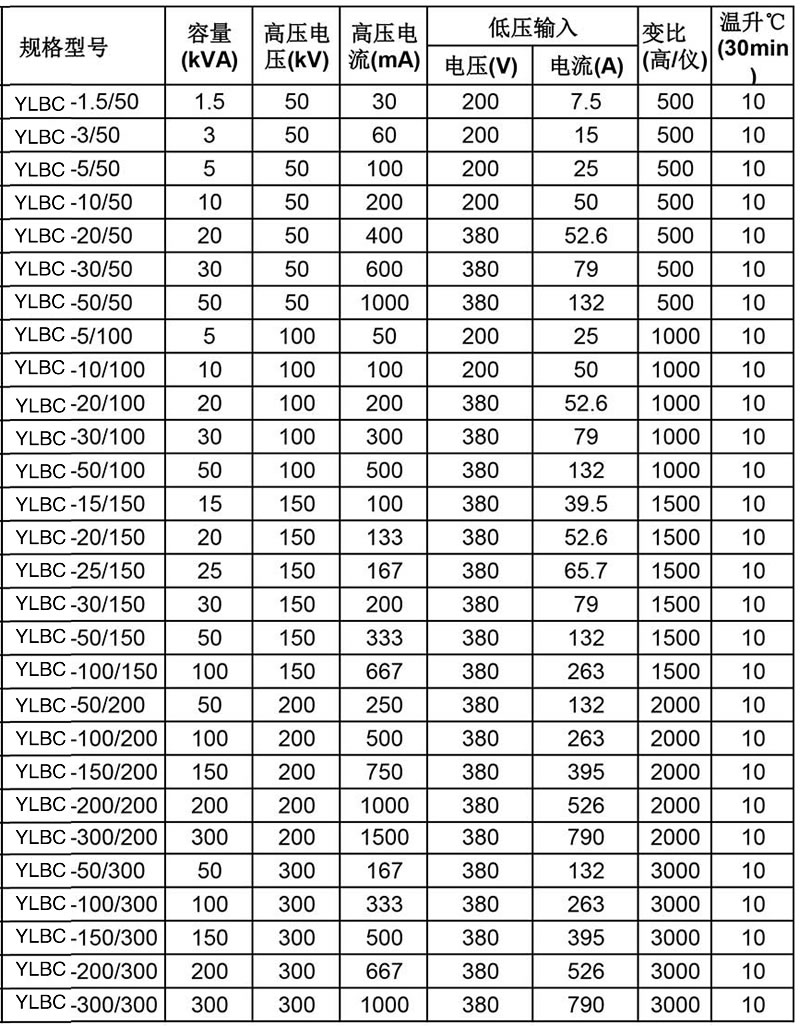

  产品型号



型号规格

容量(kVA

输入

输出

重量(kg

相数

电压

V

电流

A

电压

V

电流

A

YLBC-2/200

2

LN

220

9.1

0-250

8

14

YLBC-3/200

3

LN

220

13.6

0-250

12

16

YLBC-5/200

5

LN

220

22.7

0-250

20

18

YLBC-10/200

10

LN

220

45.5

0-250

40

80

YLBC-15/400

15

AB

380

39.5

0-430

34.9

90

YLBC-20/400

20

AB

380

52.6

0-430

46.5

100

YLBC-25/400

25

AB

380

62.5

0-430

58.1

120

YLBC-30/400

30

AB

380

78.9

0-430

69.8

140

YLBC-50/400

50

AB

380

131.5

0-430

116.63

160

YLBC-100/400

100

AB

380

263

0-430

232.5

200

说明:1、如有特殊参数要求,可按用户的技术参数进行设计制作。

2、输出容量为5kVA以下(含5kVA)时控制部分为箱式,其它都为台式。


  产品实拍

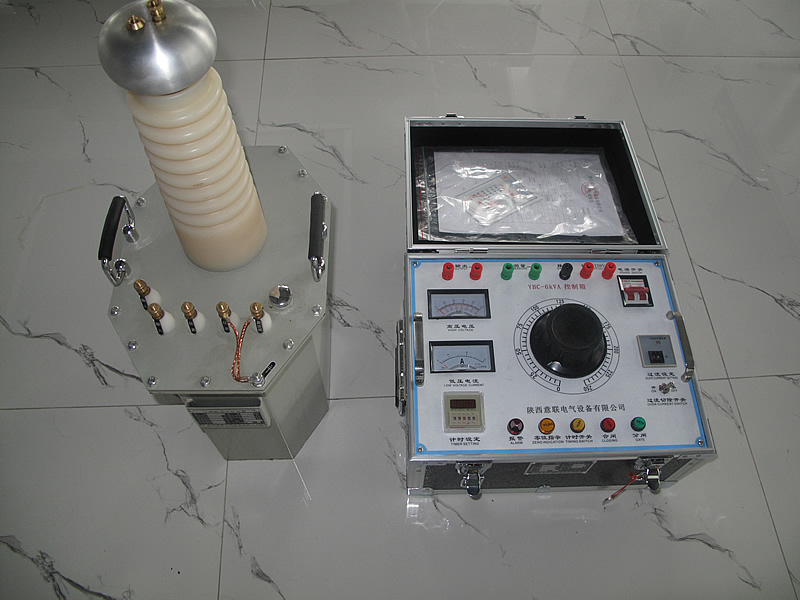

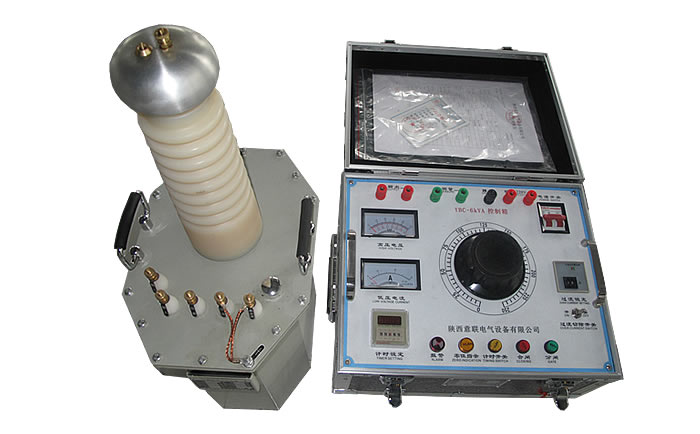

工频耐压试验装置控制箱实体图

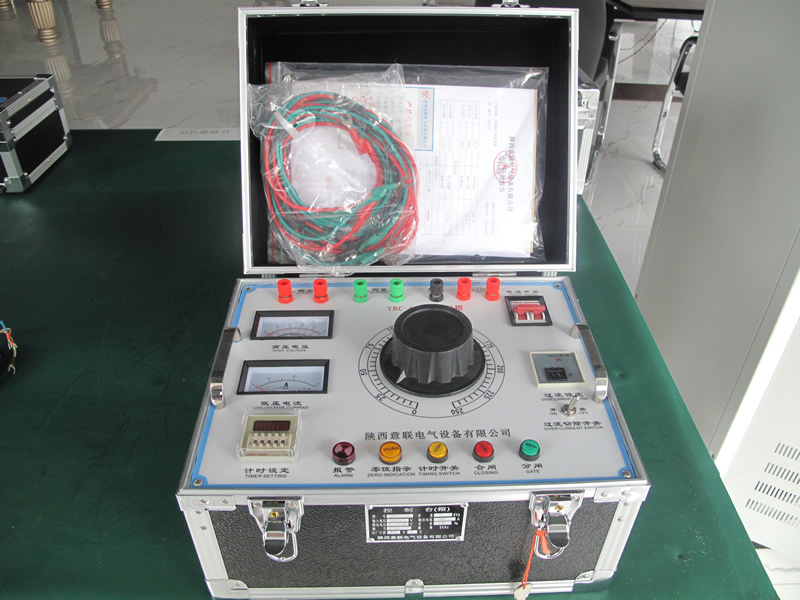

工频耐压试验装置控制箱图1

工频耐压试验装置控制箱图2

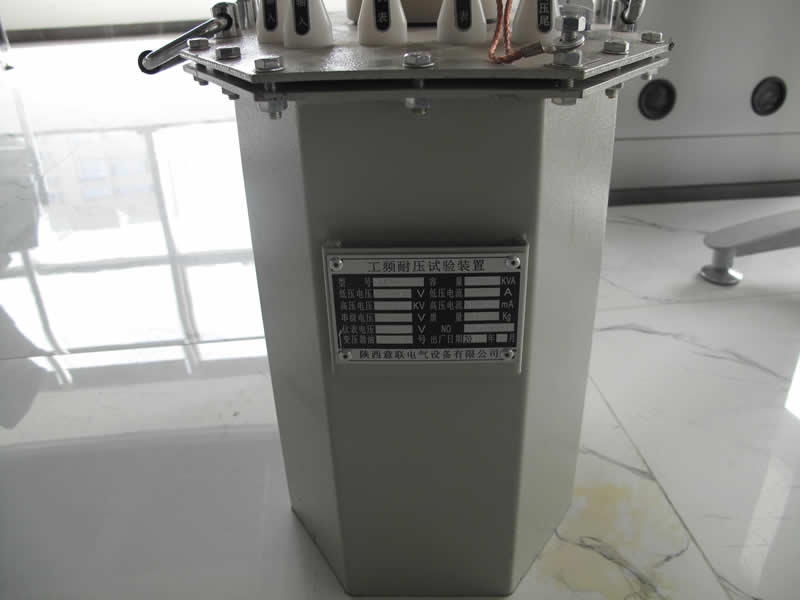

工频耐压试验装置变压器正面

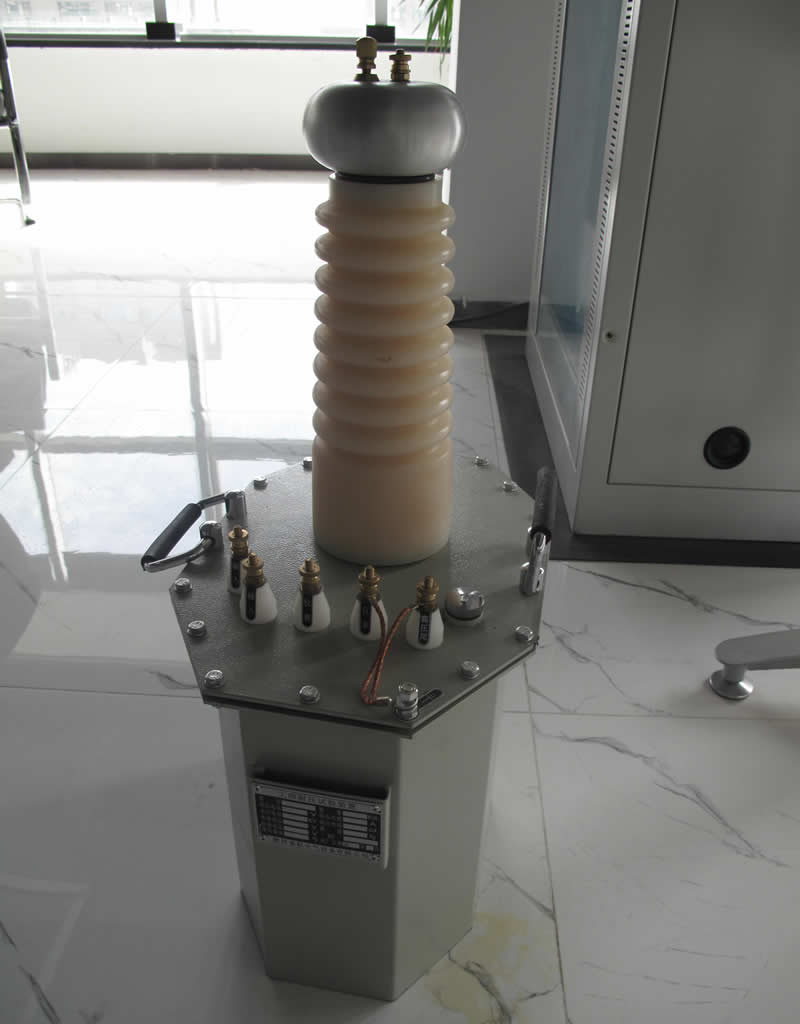

工频耐压试验装置变压器近距离拍摄
