高压电缆耐压试验步骤及方法【图文详解】


时间:2020/10/13 15:23:04 | 作者:陕西意联电气 | 标签: 耐压试验装置

高压电缆耐压试验步骤及方法:电力电缆耐压试验为分直流耐压试验与工频耐压试验两种。直流耐压试验因为对电缆损伤很大,所以现在都淘汰了,这里不做讨论。今天就给大家简单介绍下电缆交流耐压试验的步骤及方法。


高压电缆耐压试验步骤及方法


首先电缆为什么要做耐压试验? 它的意义何在?

1、电缆耐压试验能提前发现电缆隐藏故障,从而减少在运行中发生电缆故障的次数,降低因电缆故障导致的突发性停电事故。

2、避免送电不成功,保证一次送电成功。

3、有计划地停电检修做耐压试验,可以减少临时抢修次数,从而提高供电可靠性。 所以电力电缆和电气设备同样应每年都有停电检修计划。

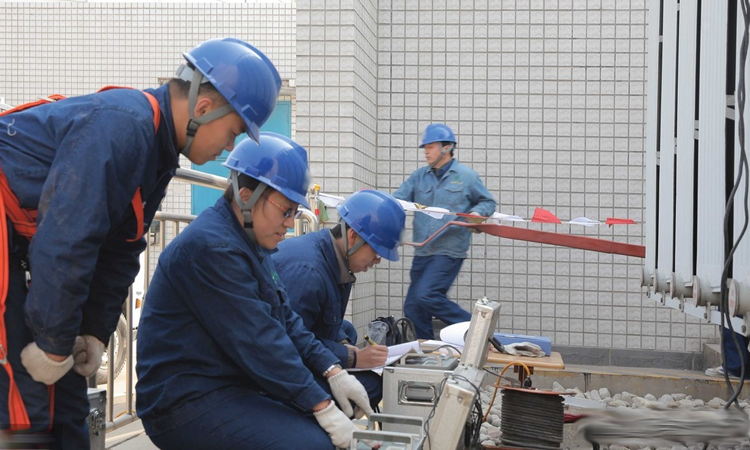

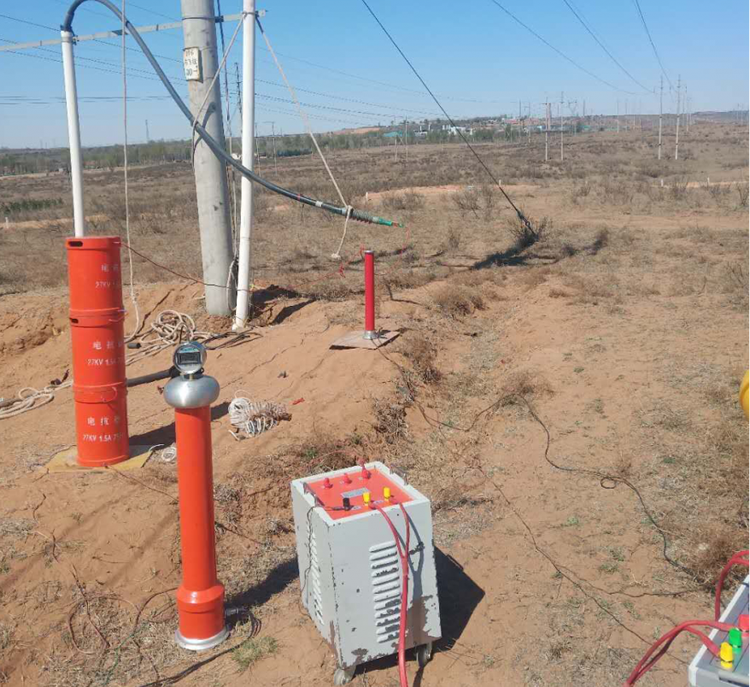

高压电缆耐压试验现场


高压电力电缆交流耐压试验的步骤和方法,电力电缆试验一般可分为以下几步。

1、在被试电缆两端设好围栏并有专人看护。

2、测量电缆相位,确保电缆两端相位一致。

3、先用5000V兆欧表测量,正常情况下 新电缆阻值均在10000MΩ以上。多芯电缆应分别测量每一芯线对其它芯线及外皮的绝缘电阻。外护套及内衬层使用500V绝缘电阻测试仪测试其对地电阻。

4、开始打耐压,每相时间一般为20分钟。

5、试验完成后先把电压降下来再切断电源放电。

6、用5000v兆欧表再测量一次绝缘,绝缘电阻不应有明显下降。

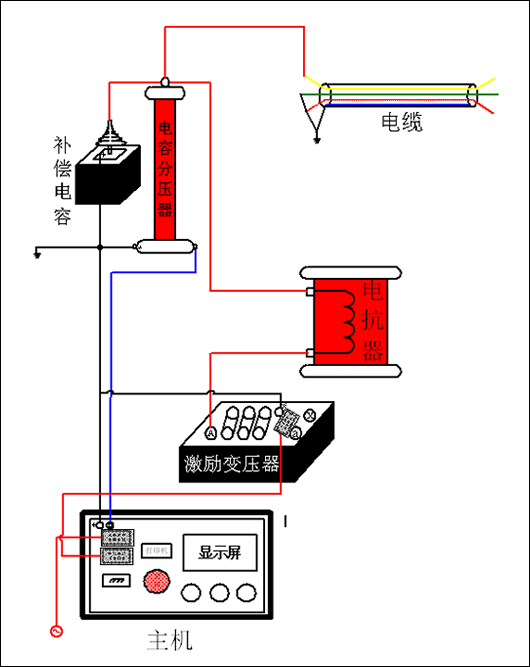

高压电缆耐压试验连线图

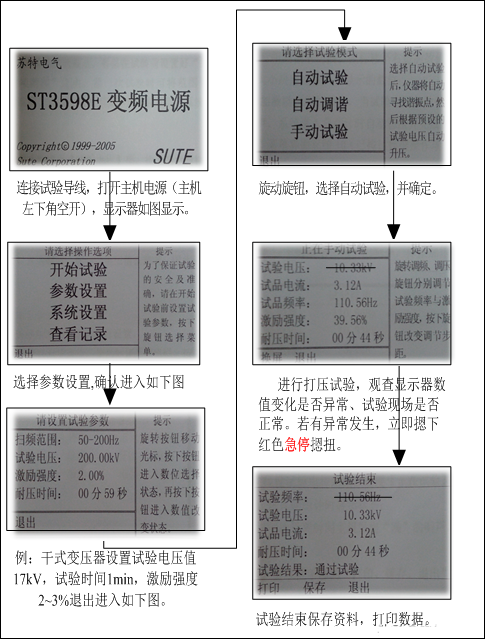

高压电缆耐压试验步骤说明图


最后,接好高压电缆耐压仪器的线,确保接地线正确,一一对单。小伙伴们学会了吗?
