全自动抗干扰高压介质损耗测试仪作用及价格

一、全自动抗干扰介质损耗测试仪作用及概述

  YJS-7062全自动抗干扰高压介质损耗测试仪发电厂、变电站等现场或实验室测试各种高压电力设备介损正切值及电容量的高精度测试仪器。仪器为一体化结构,内置介损测试电桥,可变频调压电源,升压变压器和SF6 高稳定度标准电容器。测试高压源由仪器内部的逆变器产生,经变压器升压后用于被试品测试。频率可变为45Hz或55Hz,55Hz或65Hz,采用数字陷波技术,避开了工频电场对测试的干扰,从根本上解决了强电场干扰下准确测量的难题。同时适用于全部停电后用发电机供电检测的场合。


全自动抗干扰高压介质损耗测试仪


全自动抗干扰高压介质损耗测试仪
主要具有如下特点:

超大液晶中文显示
  仪器配备了大屏幕(105mm×65mm)中文菜单界面,屏显分为左右两部分,左边为功能菜单区,右边为相关状态信息提示,每一步都非常清楚,操作人员不需要专业培训就能使用。一次操作,微机自动完成全过程的测量,是目前非常理想的介损测量设备。
海量存储数据
  仪器内部配备有日历芯片和大容量存储器,能将检测结果按时间顺序保存,随时可以查看历史记录,并可以打印输出;
科学先进的数据管理
  仪器数据可以通过U盘导出,可在任意一台PC机上通过我公司专用软件,查看和管理数据并可生成工作报告。
多种测试模式
  仪器能够分别使用内高压、外高压、内标准、外标准、正接法、反接法、自激法等多种方式测试;在外标准外高压情况下可以做高电压(大于10kV)介质损耗。
CVT测试一步到位
  该仪器还可以测试全密封的CVT(电容式电压互感器)C1、C2的介损和电容量,实现了C1、C2的同时测试。该仪器还可以测试CVT变比和电压角差。
不拆高压引线测量CVT
  仪器可在不拆除CVT高压引线的情况下正确测量CVT的介质损耗值和电容值。
CVT反接屏蔽法测量C0
  仪器可采用反接屏蔽法测量CVT上端C0的介质损耗值和电容值。
高速采样信号
  仪器内部的逆变器和采样电路全部由数字化控制,输出电压连续可调。
多重保护安全可靠
  仪器具备输入电压波动、输出短路、过压、过流、温度等多重保护措施,保证了仪器安全、可靠。仪器还具备接地检测功能,确保不接地设备不允许升压。


二、高压介质损耗测试仪工作原理

  在交流电压作用下,电介质要消耗部分电能,这部分电能将转变为热能产生损耗。这种能量损耗叫做电介质的损耗。当电介质上施加交流电压时,电介质中的电压和电流间成在相角差ψ,ψ的余角δ称为介质损耗角,δ的正切tgδ称为介质损耗角正切。tgδ值是用来衡量电介质损耗的参数。仪器测量线路包括一标准回路(Cn)和一被试回路(Cx),如图2—1所示。标准回路由内置高稳定度标准电容器与测量线路组成,被试回路由被试品和测量线路组成。测量线路由取样电阻与前置放大器和A/D转换器组成。通过测量电路分别测得标准回路电流与被试回路电流幅值及其相位差,再由数字信号处理器运用数字化实时采集方法,通过矢量运算得出试品的电容值和介质损耗正切值。仪器内部已经采用了抗干扰措施,保证在外电场干扰下准确测量。

全自动抗干扰高压介质损耗测试仪测量原理图

三、抗干扰介质损耗测试仪技术参数

1

使用条件

-15℃∽40

RH80%

2

抗干扰原理

变频法

3



AC 220V±10%

允许发电机

4

高压输出

0.5KV10KV

每隔0.1kV



2%

最大电流

200mA



1500VA

5

自激电源

AC 0V50V/15A

45HZ/55HZ

55HZ/65HZ

6

分 辨 率

tgδ: 0.001%

Cx: 0.01pF

7



tgδ:±(读数*1.0%+0.040%)

C x :±(读数*1.0%+1.00PF)

8

测量范围

tgδ

无限制

C x

15pF Cx 300nF



10KV

Cx 60  nF



5KV

Cx 150 nF



1KV

Cx 300 nF

CVT测试

Cx 300 nF

9

CVT变比范围

1010000

CVT变比精度

0.1%

CVT变比分辨率

0.01

10

外型尺寸

430L)×330W)×330H

11

存储器大小

200 组 支持U盘数据存储

12



28 Kg

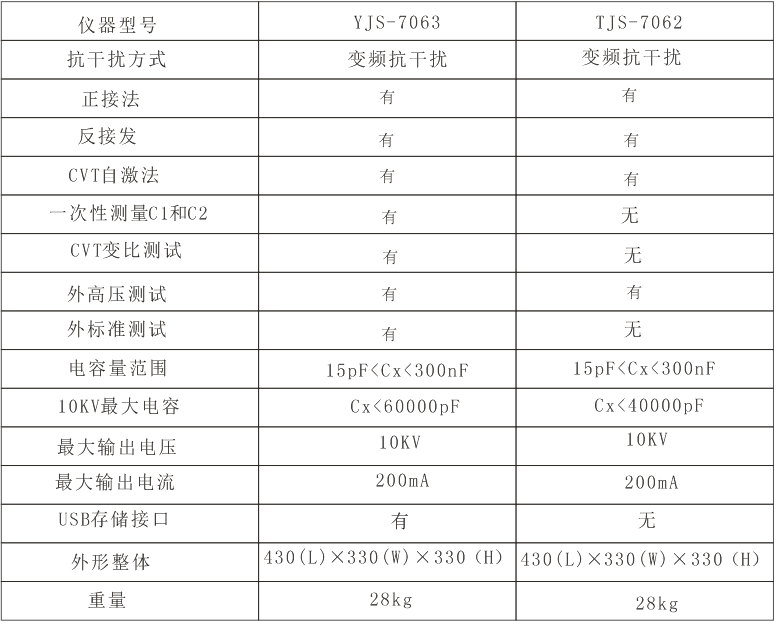

四、抗干扰高压介质损耗测试仪参数

抗干扰方式

变频抗干扰

正接法

反接法

CVT自激法

一次性测量C1C2

CVT变比测试

外高压测试

外标准测试

电容量范围

15pF Cx 300nF

10KV最大电容

Cx 60000pF

最大输出电压

10kV

最大输出电流

200mA

USB存储接口

外形整体

430L)×330W)×330H

重量

28kg

注  意:
 • 所有连线虚线为电缆屏蔽层,实线为电缆芯线。
 • 请使用出厂时配套的测试电缆。仪器测量电缆通用,但本仪器属于高精密测量仪器,测量时请尽量使用仪器出厂时附带的测试电缆,否则的话可能因电缆自身的属性差异而影响测量结果的精度。
 • 具体每个接线插座和端子使用何种电缆连接请参考 “面板说明”。


五、介质损耗测试仪使用注意事项
1. 本仪器只能在停电设备上使用,其它设备可不断电;
2. 仪器自带有升压装置,应注意高压引线的绝缘及人员安全;
3. 仪器应可靠接地;
4. 使用本仪器检测设备前,应先对设备进行绝缘检测;
5. 确定设备的耐压等级,正确选择仪器升压档位,以防击穿设备,损坏仪器;
6. 仪器所配专用高压电缆出厂时已检测合格,但测量时仍需远离人体;
7. 输入电压为AC220V±10%,超出范围都有可能影响测试精度;最大输入电压为AC264V,超过此值会造成永久性损坏,对此厂家不予保修;
8. 打印机有可能在搬运过程中因卷纸松动而出现打印卡纸,此时只需将卷纸取出,绕紧后重新装入;
9. 仪器应注意防潮,防剧烈震动;
10. 发电机供电时应将输出零线接地,否则会提示接地有误。


六、介质损耗测试仪价格说明:本仪器价格公道,需要了解报价的请点击下面的qq客户联系,需要和技术人员商谈后才可以报价。

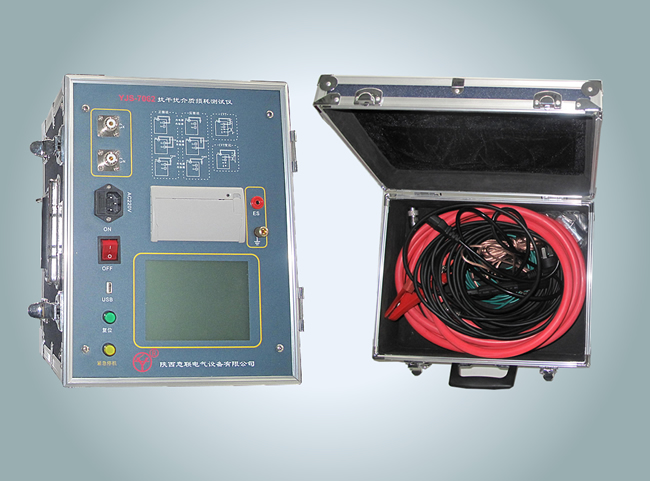

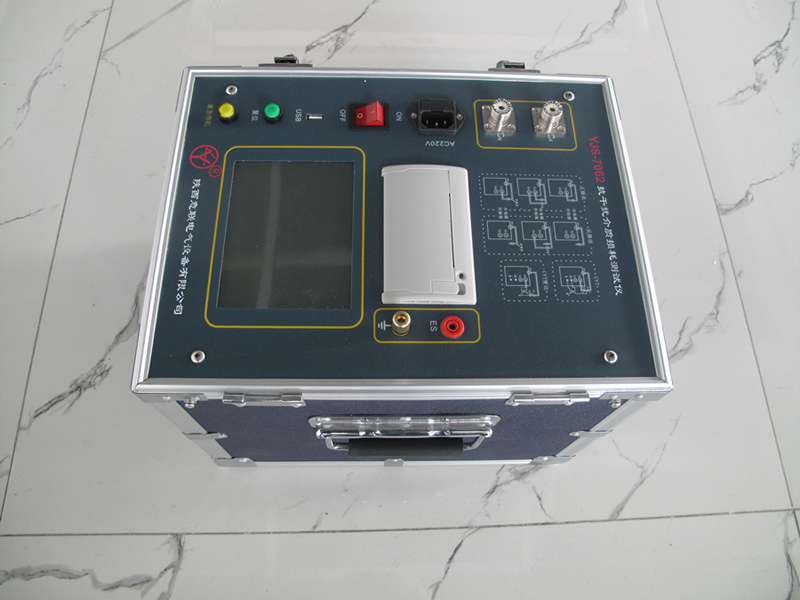

介质损耗测试仪实物图展示:
