YLJH-7065全自动油介质损耗及电阻率测试仪

  简要说明



  YLJH-7065全自动油介质损耗及电阻率测试仪采用一体化结构,它将介损油杯、温控仪、温度传感器、介损测试电桥、交流试验电源、标准电容器、高阻计和直流高压源等主要部件集成在一起。全自动油介质损耗及电阻率测试仪内部采用全数字技术,全部智能自动化测量,同时全自动油介质损耗及电阻率测试仪配备了大屏幕液晶触控显示器,全中文菜单界面提示,操作人员无需专业培训即可熟练使用,测试结果可以自动存储并打印输出。

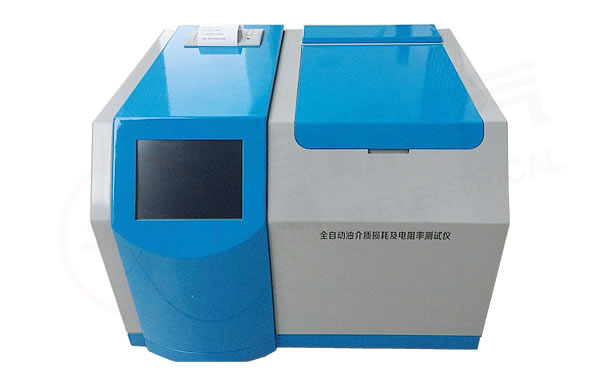

全自动油介质损耗及电阻率测试仪


  绝缘油广泛应用于变压器、油断路器、充油电缆、电力电容器和油套管等高压电气设备中,其性能好坏直接影响到电气设备能否正常运行,因此必须定期对绝缘油进行有关试验。YLJH-7065全自动油介质损耗及电阻率测试仪是陕西意联电气参考国标GB/T5654-2007《液体绝缘材料相对电容率、介质损耗因数和直流电阻率的测量》要求,专门为测量绝缘油等液体绝缘介质的介质损耗因数和直流电阻率而研发设计的测试仪器。



  功能特点



●  全自动油介质损耗及电阻率测试仪以RAM9平台为核心,测试精度高、速度快。

●  全自动油介质损耗及电阻率测试仪采用中频感应加热,PID控温算法。该加热方式具备油杯与加热体非接触、加热均匀、速度快、控制方便等优点,使温度严格控制在预设温度误差范围以内。

●  油杯采用符合国标GB/T5654-2007的三电极式结构,极间间距2mm,可消除杂散电容及泄露对介损测试结果的影响。

●  内部标准电容器为SF6充气三点极式电容,该电容的介损及电容量不受环境温度、湿度等影响,使仪器精度在长时间使用后仍然得到保证。

●  交流试验电源采用AC-DC-AC转换方式,有效避免市电电压及频率波动对介损测试准确性影响,即便是发电机发电,该仪器也能正确运行。

●  空电极杯校准功能。测量空电极杯的电容量和介质损耗因数,以判断空电极杯的清洗和装配状况。校准数据自动保存,以利于相对电容率和直流电阻率的精确计算。

●  具备完善的保护功能。当有过压、过流、高压短路时,仪器能迅速切断高压,并发出警告信息。当温度传感器失效或没有连接时,发出警告信息。

●  在中频感应加热炉内设有限温继电器,当温度超过120度时,继电器释放,加热停止。

●  试验参数设置方便,温度设置范围0~120℃,交流电压设置范围200~2200V,直流电压设置范围0~500V。

●  采用大屏幕TFT纯彩液晶触控显示器,显示清晰,只需简单设置,仪器即可自动进行测试,并自动存储和打印测试结果。

●  自带实时时钟,测试日期、时间可随测试结果保存、显示、打印。


  技术参数



●  电源电压:AC220V±10%
●  电源频率:50Hz/60Hz±1%
●  测量范围:电容量:5pF~200pF
        相对电容率:1.000~30.000
        介质损耗因数:0.00001~100
        直流电阻率:2.5MΩm~20TΩm
●  测量精度:电容量:±(1%读数+0.5pF)
        相对电容率:±1%读数
        介质损耗因数:±(1%读数+0.0001)
        直流电阻率:±10%读数
●  分辨率:电容量:0.01pF
       相对电容率:0.001
       介质损耗因数:0.00001
●  测温范围:0~120℃
●  温度测量误差:±0.5℃
●  交流实验电压:200~2200V连续可调,频率50Hz
●  直流试验电压:0~500V连续可调
●  功 耗:100W
●  外型尺寸:450mm×410mm×320mm
●  总重量:25kg
●  使用环境温度:0℃~40℃
●  使用相对湿度:<75%

  试验方法



  由于试品本身原因,引起油介质损耗值误差的因素很多,以下是摘自GB/T 5654-2007中关于液体绝缘材料介质损耗因数的测量标准中提供的试验方法,仅供参考。


  试验电压:交流电压视所测液体而定,电场强度在0.03千伏/毫米到1千伏/毫米之间,采用频率40~62赫兹之间的正弦电压。


  测量:油杯充入油样后,当内电极的温度与所要求的试验温度之差不大于±1℃时开始进行损耗因数的测量,仅在测量时施加电压。完成初次测量后,倒出油样并用第二份同一油样再充入油杯,操作过程和第一次一样,但省略洗涮。加温后重复测量,两次读数之间的差别不应大于0.010%与两次测量较大值的25%之和。如果不能满足要求,就再次换同一油样做试验直到相邻两次读数之差不超过0.010%与两次测量较大值的25%之和为止,这时测得的结果才认为是有效。最后,将两次有效测量中较低的一个值作为液体样品的损耗因数。





  意联电气厂家专业生产全自动油介质损耗及电阻率测试仪,电阻率测试仪,油介质损耗及电阻率测试仪,产品选型丰富,厂家价格,专业电测10年,找绝缘油介质损耗及电阻率测试仪,电阻率测试仪,油介质损耗及电阻率测试仪,选意联电气,打造电测精品。
