高压试验设备


YLBT系列高压试验变压器


时间:2019-9-5 15:10:22 | 作者:陕西意联电气 | 标签: 高压试验变压器
YLBT系列高压试验变压器

  简要说明



  高压试验变压器是电力设备检测及预防性试验所必备的试验设备。随着我国电力行业的发展,对试验变压器的电压等级要求也越来越高,往往需要根据不同的试验场合选用合适类型的试验变压器搭配操作台进行高压试验。针对现状,陕西意联电气参考国家试验变压器相关标准,研制出了YLBT系列试验变压器(包括YD系列油浸式试验变压器YLDQ系列充气式试验变压器YLBG系列干式试验变压器),搭配上YLBC系列工频耐压控制台,可以充分满足广大电力用户的需求。


  产品特点



  三种类型的高压试验变压器特点如下:

  油浸式高压试验变压器:体积大,重量重,容量大,维修方便,后期维护费用高,是当今主流产品。
  充气式高压试验变压器:免维护,灭弧性好,重量轻,体积小,局放量小。

  干式试高压试验变压器:免维护,重量轻,体积小,可倒放,成本高。


  产品型号

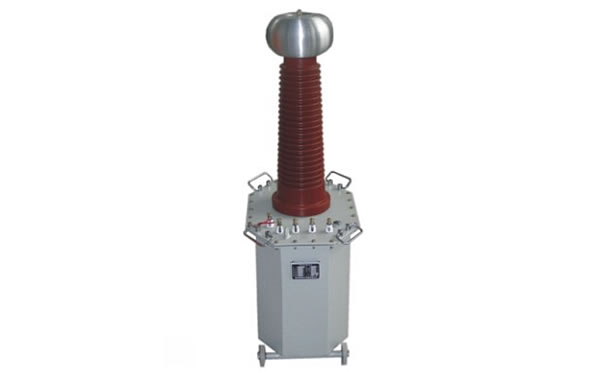

油浸式高压试验变压器

油浸式高压试验变压器



型号

输入电压(V

输出电压(kV

容量(kVA

YLD-3/50

200

50

3

YLD-5/50

200

50

5

YLD-10/50

200

50

10

YLD-20/50

200

50

20

YLD-50/50

200

50

50

YLD-10/100

200

100

10

YLD-20/100

200

100

20

YLD-50/100

200

100

50

YLD-100/100

400

100

100

YLD-15/150

400

150

15

YLD-30/150

200

150

30

YLD-50/150

200

150

50

YLD-100/150

400

150

100

YLD-150/150

400

150

150



充气式高压试验变压器
充气式高压试验变压器



型号

输入电压(V

输出电压(KV

容量(kVA

YLDQ-1.5/50

200

50

1.5

YLDQ-3/50

200

50

3

YLDQ-5/50

200

50

5

YLDQ-10/50

200

50

10

YLDQ-15/50

200

50

15

YLDQ-5/100

200

100

5

YLDQ-10/100

200

100

10

YLDQ-15/100

200

100

15

YLDQ-20/100

400

100

20

YLDQ-25/100

400

100

25

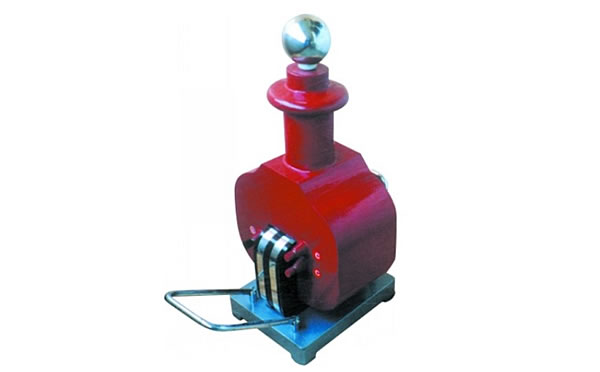

干式高压试验变压器

干式高压试验变压器



型号

输入电压(V

输出电压(KV

容量(kVA

YLBG-1.5/50

200

50

1.5

YLBG-3/50

200

50

3

YLBG-5/50

200

50

5

YLBG-10/50

200

50

10

YLBG-15/50

200

50

15

YLBG-5/100

200

100

5

YLBG-10/100

200

100

10

YLBG-15/100

200

100

15

YLBG-20/100

400

100

20

YLBG-25/100

400

100

25



  高压试验变压器接线图

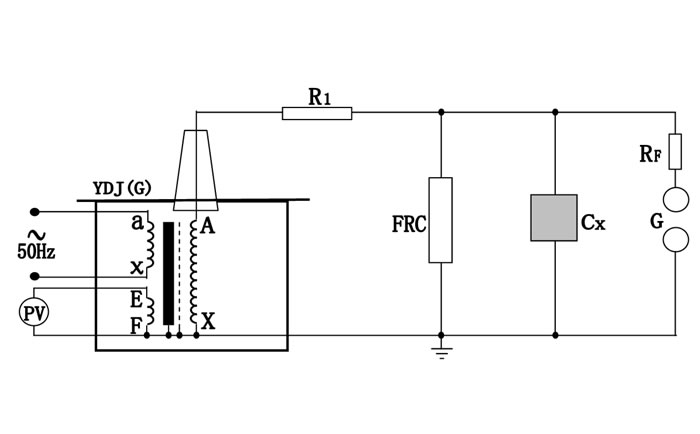

工频耐压高压试验变压器接线图
工频耐压高压试验变压器接线图

图中:R1—限流电阻       FRC—阻容分压器     RF—球间隙保护电阻
                G—球间隙          CX—被试品

注:高压尾必须可靠接地

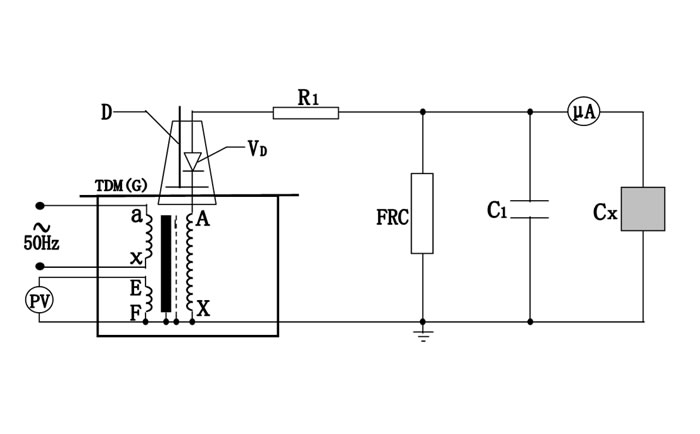

高压直流泄露试验变压器接线图

高压直流泄露试验变压器接线图
图中:VD—高压硅堆     R1—限流电阻      C1—高压滤波电容
FRC—阻容分压器     CX—被试品μA—带保护微安表
