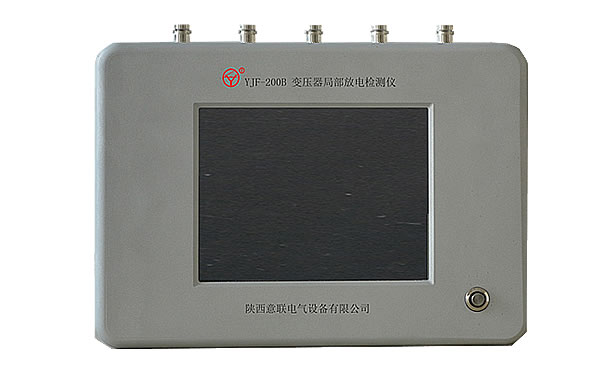

YLJF-200B变压器局部放电检测仪
时间：2019/7/5 9:17:05 | 作者：陕西意联电气 | 标签： 局部放电检测仪
▍ 简要说明 ↴
该变压器局部放电检测仪及传感器是我公司技术人员根据多年局部放电检测经验研发生产，软件采用先进的信号处理技术、小波变换自适应滤波等抗干扰技术，涵盖了多种数据统计方式和图形显示模式，自带高能量锂电池，可灵活便捷的实现对变压器局部放电信号和超声信号的检测，能够对变压器的局部放电进行全方位的检测。
局部放电检测设备是在变压器运行过程中检测其内部局部放电的变化情况，通过检查该设备的局部放电情况从而分析变压器当前的绝缘状态。
采用高频带电流互感器（脉冲电流法）、超声波传感器（超声波法），实现现场对变压器的局部放电带电巡回检测。
采用高频带电流互感器通过中性点接地回路或铁心接地回路以及油箱接地回路，采集变压器产生的放电信号。通过多种抗干扰手段抑制了各种外部噪声干扰，改善了信噪比，有效的提高了检测准确度。
基本配置:局部放电检测主机、高频电流互感器、超声波传感器。
▍ 传感器技术参数 ↴

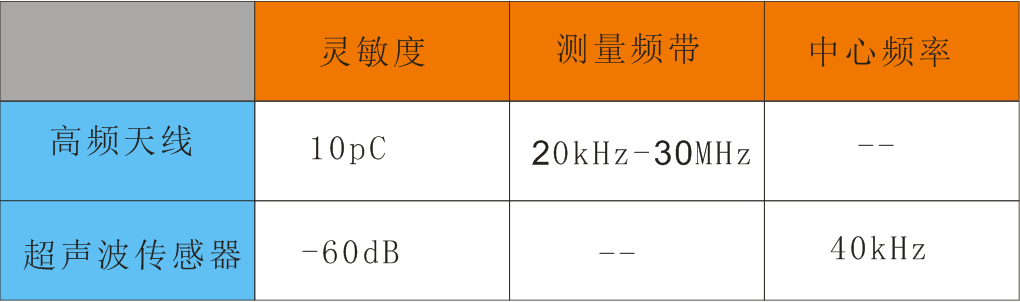

▍ 性能指标 ↴
► 通道数：4个独立测量通道（可扩展）1个外部触发输入通道
► 采样率：200MSa/s
► 采样精度：12bit
► 主机显示屏尺寸：6.5寸
► 操作方式：鼠标、键盘、触摸屏
► 主机接口：1个RS232串口，2个USB口，1个网口，1个VGA接口
► 同步频率范围：30Hz~1MHz
► 电源模式：内置锂电池或外置交流电源（AC220V 50Hz )
► 测量内容：放电幅值(Q) ，放电相位（∅），放电密度（N）
► 数据化处理采样周期：≤1μs
► 局放信号统计分析内容：1 二维（Q—T; N—T; ,∅—Q;,∅—N )图谱
2 三维（∅—Q—T, ,∅-N—T )图谱
3 辐值一时间关系，幅值一相位关系，放电次数一相位关系
► 充电电源：AC220V;频率50Hz
► 系统设计使用寿命：超过10年
▍ 功能特点 ↴
● 检测运行中的变压器的绝缘情况，记录数据及趋势图显示，可以提前发现设备安全隐患，避免重大事故发生。
● 抗干扰能力较强，系统具有可靠的电磁兼容性，同时采用数字滤波等先进信号处理技术，可以有效地消除现场干扰，在强干扰环境下也能实现局部放电测量。
● 可以连续记录波形，能够随时保存数据，保存图形以便用户在有需要时随时调用、分析。
● 当高压设备超过预警值时，仪器会自动报警提示。
● 仪器软件可以显示放电的波形图、时域图、频谱图、趋势图，能够清楚的显示出放电量值、脉冲个数以及其与相位的相关性、每周期脉冲个数、短期严重程度等，并能够反映出局部放电的发展情况。
● 仪器符合IEC60270和IEC62478草案中的相关规定，可使用pC值以及mV值dB值等方式来显示。
● 免费软件升级服务：在用户采购的设备硬件支持的情况下，我公司对售出的产品提供长久软件免费升级服务，当我公司相应软件更新时，可随时为采购方提供软件升级服务。
● 检测系统采用简便易用的连接方式，传感器与检测主机之间选用BNC、SMA接口，便于用户使用。
● 体积小，便于携带，方便用户在现场进行独立测试，选用6.5寸大屏幕高亮度液晶显示器，可在阳光下清晰显示图文数据。
● 系统采用多通道数据采集，可对放电电信号、超声波信号、天线信号等多种类型的信号进行综合处理。
● 检测主机具备防震、防尘等功能，采用Windows操作系统，触摸屏操作更加简单、实用。
● 高频电流互感器为开口式结构设计，可在高压设备运行状态下进行安装，对设备安全运行无任何影响。
● 本检测装置可以完成在线局部放电试验和放电点定位试验。
