YLKG-5018断路器动作特性测试仪


时间:2019-9-26 9:46:40 | 作者:陕西意联电气 | 标签: 高压断路器测试仪
YLKG-5018断路器动作特性测试仪

  简要说明



  YLKG-5018断路器动作特性测试仪是陕西意联电气根据国家断路器相关规程设计研制的一款新型高压断路器机械特性测试专用仪器,断路器动作特性测试仪可以完成目前市面上绝大多数断路器的合分闸时间、合分闸速度、开距、行程等参数检测,而本断路器动作特性测试仪特殊设计的非接触式传感器会使断路器的现场速度检测变得更加方便、快捷、准确。

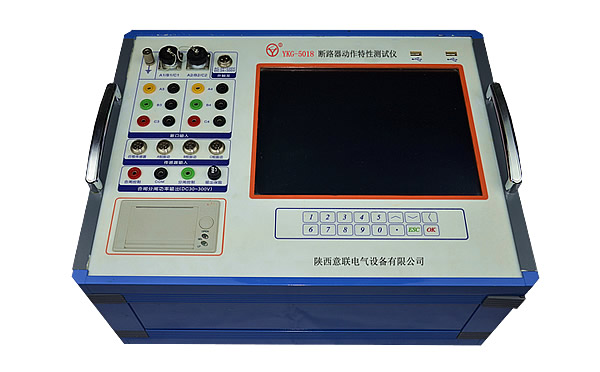

断路器动作特性测试仪

  产品特性



  测试项目涵盖所有的断路器机械特性相关参数检测
  全新的测试方法评估断路器消弧触头磨损状态
  全新的振动指纹测试从新的角度评估断路器状态
  仪器内部集成回路电阻测试仪功能,减少重复投资
  包络线绘制与匹配功能完成对断路器参考机械行程的自动评估
  很强的数据管理和便捷报告制作功能,使试验过程更简单
  能同时测量单向有4个极的多级断路器参数


  功能应用



 ✔ 断路器的合闸时间、分闸时间、zui大时间不同期、弹跳等参数检测
 ✔ 断路器刚合速度、刚分速度、平均速度等参数检测
 ✔ 断路器开距、超程、过冲、总行程等参数检测
 ✔ 断路器合闸线圈电流、分闸线圈电流曲线与线圈电流zui大值检测
 ✔ 断路器行程时间曲线、速度时间曲、加速度时间曲线检测
 ✔ 合闸电阻阻值与投入时间检测
 ✔ 断路器回路电阻测量
 ✔ 断路器消弧触头过渡时间和触头长度测量
 ✔ 断路器断口动态电阻曲线测量
 ✔ 断路器振动试验,包括振动指纹曲线采集、管理以及振动指纹曲线自动比对
 ✔ CO-t1-CO,O-t-CO-t1-CO,CO等额定操作序列验证测试
 ✔ 参考机械行程曲线包络线绘制
 ✔ 断路器行机械程曲线自动比对
 ✔ 断路器合分时间(金属短接时间)、分合时间(无电流时间)测量
 ✔ 石墨触头合闸时间、分闸时间、过渡电阻曲线测量
 ✔ 丰富的数据处理功能,可以自动完成采集图形的缩放、编辑、统计与分析等操作
 ✔ 12.1寸大屏显示,全触摸操作,内置微型打印机及时打印试验测试报告
 ✔ 自动生成Word格式试验报告,并且所有的数据和报告都可以通过U盘导出


  技术参数



 ● 12路时间测量输入通道,其中三路同时支持电阻触头和时间触头,6路完全隔离断口输入,可以同时检测4级串联断口
 ● 时间测量:测量量程:4000ms(标准版),分辨率0.01ms,zui大测量误差<0.1ms
 ● 行程传感器:
   线性电阻尺测量范围:0~250mm,分辨率:0.01mm,误差<0.5mm
   线性电阻尺测量范围:0~25mm,分辨率:0.01mm,误差<0.05mm
   角度传感器测量范围:0~360度,分辨率:0.01度,误差<0.5度
   加速度传感器测量范围:0~250mm,分辨率:0.1mm,误差<5%RDG+2D
 ● 合闸电阻:测量量程:50Ω~5000Ω,测量误差<1%RDG+2D
 ● 动态电阻:测试电流:25~100A,动态电阻测量误差<1%RDG+2D
 ● 回路电阻:
   zui大测量量程:10mΩ,测量误差<0.5%RDG+2D
   zui大测量量程:2mΩ,测量误差<0.5%RDG+2D
 ● 速度测量范围:
   250mm线性电阻尺:0~20m/s,测量误差<0.5%RDG+2D
   25mm线性电阻尺:0~20m/s,测量误差<0.5%RDG+2D
   角度传感器:0~20m/s,测量误差<0.5%RDG+2D
   加速度传感器:0~20m/s,测量误差5%RDG+2D
 ● 线圈电流测量:测量量程:0~20A,分辨率:0.001A,误差<0.01A
 ● 振动传信号测量:测量量程:0~5000G,测量误差<5%
 ● 内置直流电源电压输出DC30~260V,输出电流:0-20A
 ● 内置32G存储空间,2个USB接口用于数据导出和外接键盘或鼠标
 ● 12.1寸大彩屏显示,触摸屏方式实现人机交互
 ● 工作电源:AC220V±10%50HZ
 ● 使用环境温度:-10~50℃,环境湿度<90%
 ● 外形尺寸(mm):448×260×150,重量:15kg


  接线图技术答疑



1、断路器动作特性测试仪现场接地时,为什么要先接地线,然后再接断口线?

答:现场试验时,由于高压开关(尤其220Kv以上)的断口对地之间往往有很高的感应电压,此电压量值很大,能量较小,但足以威胁到仪器本身的安全。仪器内部,断口信号输入端到地之间接有泄放回路。先接地线,实际优先接通了泄放回路,此时连接断口信号线时,即使断口感应了很高的电压,也能通过泄放回路泄放到大地,从而保证仪器的断口通道安全。

2、现场合、分闸控制接线不正确或控制回路存在问题
      处理办法:找到现场控制柜的控制接线图,询问相关保护专业人员,分别找出合、分闸线圈和开关辅助接点,参见本说明书附录二控制接线图及说明重新接线。检查控制回路,保证回路畅通。


3、仪器提示“输出短路或负载过大,请关机检查控制接线”
     (1)控制接线错误,造成仪器输出短路,致使短路保护功能启动,仪器“合、分闸控制电源”无输出。
      处理办法:关机后参见上述、1条重新检查接线。
      (2)现场线圈负载过大,仪器无法正常驱动
      处理办法:①对于电磁机构的开关,由于开关合闸线圈要求的驱动电流很大(高达100A或几百安),而仪器操作电源的zui大带载能力为20A。致使负载过大,仪器无法正常驱动。


  现场一般都是把合闸控制线接在合闸线圈前级的合闸接触器线圈上,用仪器控制开关接触器合上,用接触器驱动开关合闸线圈,使开关动作。或者采用“外触发”方式操作开关合闸。
