YLTX-7073变压器容量特性测试仪

  简要说明



  YLTX-7073变压器容量特性测试仪,是陕西意联电气针对用户实际需求最新研发的一款专用于配电电力变压器容量测量、变压器空载损耗及负载损耗测量的仪器,变压器容量特性测试仪具有谐波分析功能,方便对现场电网质量的分析。

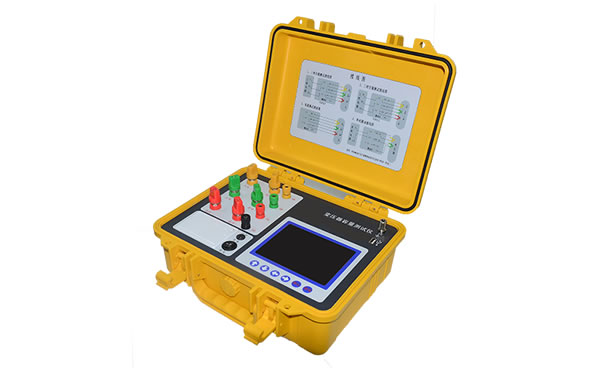

变压器容量特性测试仪
  YLTX-7073变压器容量特性变压器容量特性测试仪性能优越,功能强大,体积小,重量轻,操作简单方便,数据准确可靠,可完全取代传统仪表的测试方法,可显示并记录用户关心的所有测量数据,可作为现场高精度交流指示仪表使用。同时变压器容量特性变压器容量特性测试仪使用大容量锂电池供电,以保证变压器容量特性测试仪的超长使用时间,大大提高工作效率,减轻劳动强度。



  功能特点



▶  容量测量:变压器容量特性测试仪内置可充电锂电池,本身可输出三相正弦波逆变电源,输出电压自动调节,具有软启、软停功能,无需任何外部电源可实现配电变压器容量的测量和型号的判断。

▶  负载损耗的测量:显示三相电压、三相电流、三相功率,自动计算出变压器的阻抗电压百分比,折算到额定温度、额定电流下的负载损耗,自动判断出油浸式或干式配电变压器的铁芯型号,测试过程中具有报警自适应提示功能,方便现场用户使用。

▶  空载损耗的测量:显示三相电压、三相电流、三相功率,显示施加电源波形的畸变率,自动计算出变压器的空载电流折算到额定电压下且进行了波形畸变校正的空载损耗,并显示油浸式或干式配电变压器铁芯的型号。

▶  单相的测量:可用于检查变压器单相的缺陷或用于现场无三相电的情况。变压器容量特性测试仪可记录三次单相测量的数据,并可根据变压器不同的联结方式计算出变压器的空载电流、空载损耗、阻抗电压和负载损耗。

▶  零序阻抗的测量:零序阻抗的测量适用于高压侧星形接线带中性点的变压器,仪器可记录零序阻抗、零序电抗、零序电感、阻抗角、零序电阻。

▶  变压器容量特性测试仪具有谐波分析功能,可测量多次谐波的含有率及总畸变率,并带有原始波形及柱状图显示。

▶  采用大屏幕液晶显示,可同屏显示三相电压、三相电流、三相功率、三相平均电压、平均电流、三相总功率等相关数据;全界面中文菜单提示,操作简单。

▶  电源交直流两用,锂电池供电或者220V交流充电器供电自适应;智能充电管理,剩余电量显示,低电量报警,背光自动调节,节省电量。

▶  人机交互界面更加友好,屏幕顶部状态栏实时显示U盘插入状态,对未连接的设备进行操作时,显示相应的未连接提示信息。

▶  数据存储方式分为本机存储和U盘存储,本机存储可存储测试数据200条,且本机存储可转存至U盘;U盘存储数据格式为Word格式,可直接在电脑上编辑打印。

▶  不掉电时钟和日期显示。

▶  热敏打印机打印功能,快速、无声。

▶  体积小、重量轻,方便携带使用。



  技术参数



▶  基本测量精度:电压、电流:±(读数×0.2%+2字)
   功率(0.2≤cosφ≤1):±(读数×1.0%+2字)
   容量:±(读数×10%+2字)
▶  容量测量范围:30kVA~65000kVA
▶  电压测量范围:AC 50V~850V
▶  电流测量范围:AC 0.5A~100A
▶  工作温度:-10℃~50℃
▶  环境湿度:≤90%,不结露
▶  外形尺寸:320mm×270mm×145mm
▶  重量:5kg
