变压器试验设备


YLGC-2010变压器油色谱分析仪


时间:2019-7-5 9:03:56 | 作者:陕西意联电气 | 标签: 色谱分析仪

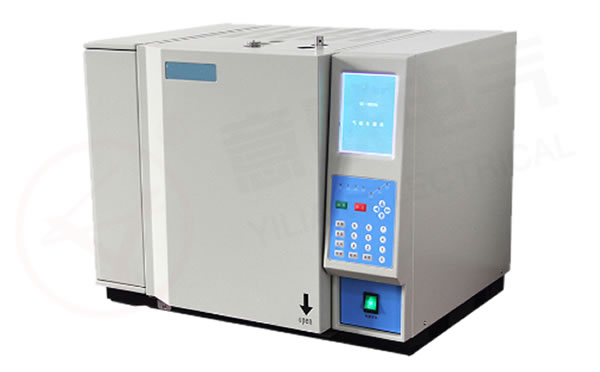

YLGC-2010变压器油色谱分析仪

  简要说明



  YLGC-2010变压器油色谱分析仪是陕西意联电气参考国家相关标准GB/T17623-1998、DL/T722-2000、GB7252-2001,针对用户需求,结合公司自身实力精心研发的一款绝缘油色谱分析仪器。变压器油色谱分析仪主控电路采用功能先进的微处理器,变压器油色谱分析仪灵敏度高,准确度高,分析时间短,分析方法简单,数据自动处理,变压器油色谱分析仪是电力行业、变压器厂家及相关领域理想的专用绝缘油色谱仪。

变压器油色谱分析仪

  用气相色谱法测定绝缘油中溶解气体的组分含量,是发供电企业判断运行中的充油电力设备是否存在潜伏性的过热、放电等故障,以保障电网安全有效运行的有效手段,也是充油电气设备制造厂家对其设备进行出厂检验的必要手段。


  变压器油色谱分析仪的工作原理:该仪器吸收了国内外同类产品的先进技术,通过键盘设定各种参数,机内具有掉电保护、超温保护、“0℃” 保护、断气保护、电子自动点火、电子调零等功能。具有稳定可靠的性能、简洁合理的结构、简单方便的操作、扩展能力及强等优点,具有独特的柱室跟踪升温功能。其配置为双氢焰离子化检测器(FID)、热导池(TCD)检测器,及甲烷转化炉。该产品已广泛应用于石油、电力、煤炭、化工、高等院校、科研等部门。


  功能特点



  变压器油色谱分析仪集测量、控制的一体化设计,提高了抗干扰性和可靠性。
  采用微处理器的温度控制系统,各加热区被控对象的温度精度<0.1度。
  具有超温保护装置,任一路温度超过设定极艰,仪器均会停止加热,并在显示器上报告故障部位。
  用户可设定包括各路温度、程升、检测器、桥流等参数,直观地操作包括FID点火、开关桥流、开启关闭控温、各个时间事件等功能。
  提供三比值诊断、组分浓度图等多种诊断方式,自动故障诊断,显示故障部位,自动超标提示。
  变压器油色谱分析仪电脑连接互联网,可通过远程计算机与仪器连接,实现远程数据采集和管理,提高了装置的自由度,促进实验室的有效应用。
  具有数据断电保护功能,仪器所设定的运行数据在断电后能长期保存。
  载气气路采用先稳压后稳流的双重稳定的气路系统。
  采用进口专用复合材料色谱柱,分离效果好。
  一次进样,全分析所用时间短。
  变压器油色谱分析仪采用大屏幕中文屏,人性化的设计界面,显示直观,一键式操作。
  大容量存储器的采用,使数据的保存更加可靠。

  具有秒表、计数功能。


  技术参数



  工作气体:氮气、氢气、空气
  气体控制:机械阀控制方式/电子流量压力控制方式
  启动进样:手动/自动
  开机稳定时间:<1.0小时
  控温区域:柱箱、TCD、FID、转化炉等
  控温范围:室温上7℃~420℃
  控温精度:优于±0.1℃(200℃时测)

  zui低检测指标(单位:ppm):

名称

一氧化碳

二氧化碳

甲烷

乙烯

乙烷

乙炔

浓度

8

2

2

5

0.08

0.08

0.08

0.08



 常规检测7种组分。
  工作电源:220V±22V,50Hz,
  功率:<2kW
  重量:60kg

  外形尺寸:60cm×55cm×55cm




  意联电气厂家专业生产变压器油色谱分析仪,绝缘油色谱分析仪,产品选型丰富,厂家价格,专业电测10年,找绝缘油色谱分析仪,变压器油色谱分析仪,选意联电气,打造电测精品。
