继电保护/互感器试验设备


YLCT/PT-5031互感器特性综合测试仪


时间:2019-7-5 9:01:15 | 作者:陕西意联电气 | 标签: 互感器特性综合测试仪

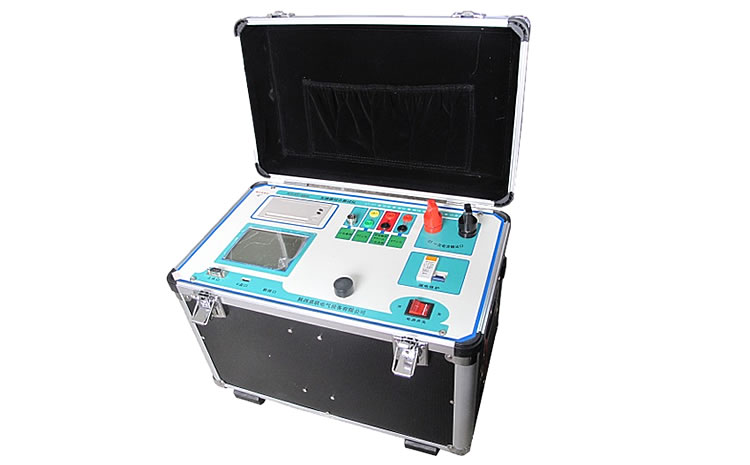

YLCT/PT-5031互感器特性综合测试仪

  简要说明



  YLCT/PT-5031互感器特性综合测试仪,是陕西意联电气根据国家相关规程及用户需求并结合自身经验及技术实力,专门为测试互感器的伏安特性、变比、极性、误差曲线、计算拐点和二次侧回路检查等而研发设计的一款多功能现场试验仪器。


互感器特性综合测试仪


  互感器特性综合测试仪在实验时仅需设定测试电压、电流值,设备便能够自动升压/升流,并将互感器的伏安特性曲线或变比、极性等实验结果快速显示出来,可测装在变压器中的套管CT。互感器特性综合测试仪支持数据保存和现场打印,不但省去手动调压、人工记录、描曲线等繁琐劳动,还能通过USB接口将测试数据上传到电脑进行编辑保存或打印。



  YLCT/PT-5031互感器特性综合测试仪操作简单方便,测量准确可靠,可在高温、高湿、极寒环境下使用,是一款性价比极高的互感器测试设备。


  功能特点



   ◆仪器全自动,仅需设定测试电压、电流值,设备自动升压/升流,测试全过程自动记录数据,并自动将伏安特性曲线描绘显示出来。

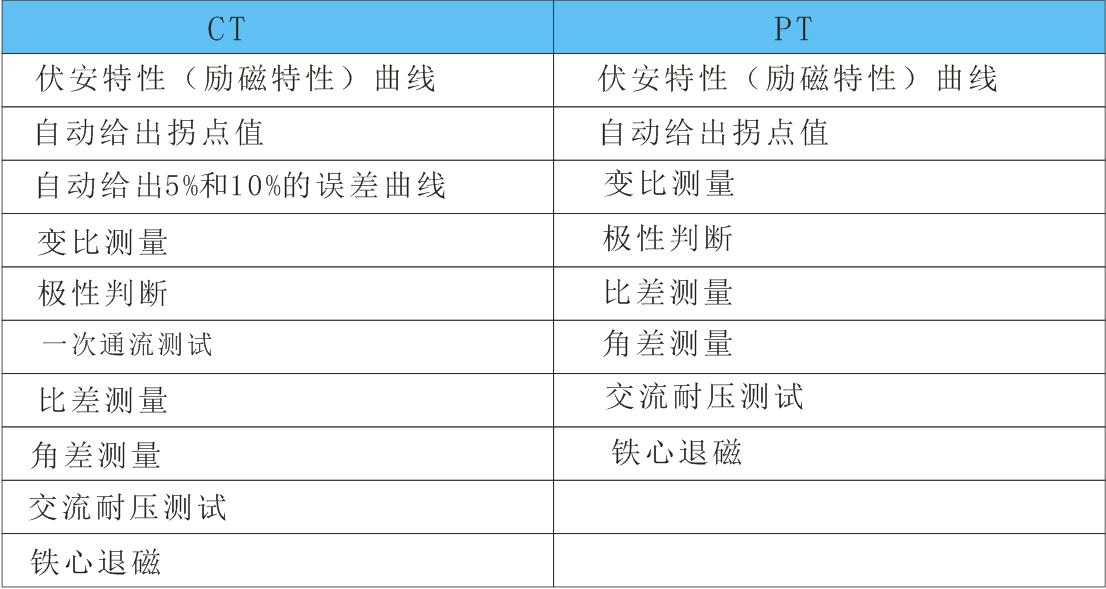

 功能全面,可测试CT/PT的伏安特性,5%、10%和15%误差曲线,变比,极性,二次负载,二次回路,二次耐压,具有拐点自动计算功能,试验数据筛选打印功能,退磁功能。



 输出电压高、容量大,设备电源输出全部为真实电压和电流值,波形为标准正弦波,频率为50Hz,能够真正有效模拟互感器的真实状态,符合国家相关检修规定。



 大屏幕全汉化图形界面、旋转鼠标操作,测试时直接显示伏安曲线图,坐标自动缩放,清晰美观,直观方便,面板自带打印机,可随时打印曲线图及测试数据。具有背光软件调整功能,自带日期/时间功能。



 大容量存储器,可存储2000组测试数据,数据掉电永不丢失,具有完善的数据查询、浏览、打印、清空等功能。带有RS232通信接口和U盘接口,可以通过接口将数据上传至电脑保存、显示编辑、打印。



 单机一体化,重量轻,仅重20kg,方便携带,便于流动试验。

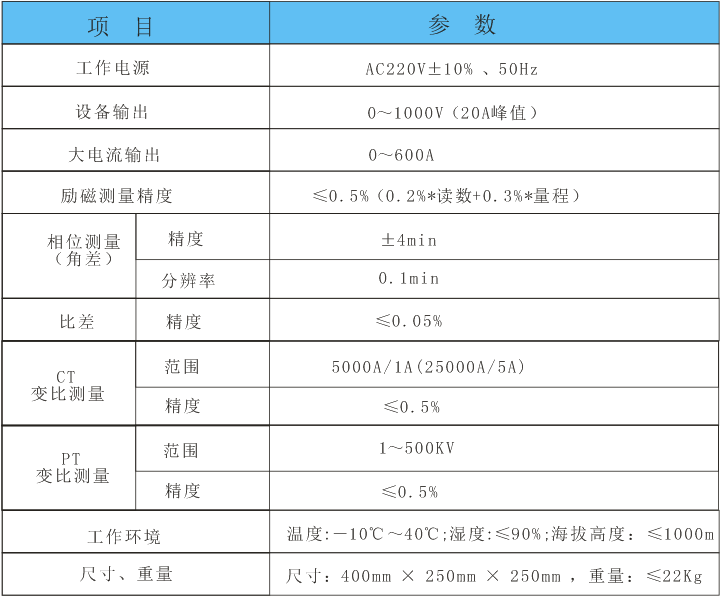

  型号/技术参数



YLCT/PT-5031互感器特性综合测试仪

型号

功能及参数

YLCT/PT

-5031



输入电压

输出zui高电压

输出zui大电流

功率

测量精度

CT伏安输出

220V

0—2500V

15A

3kVA

< 0.5%

CT变比输出

220V

0-8V

0—600A

―――

< 0.5%

CT变比测量

比值zui高显示:999.9K:5/1

< 0.5%

PT 变比测量

比值zui高显示:999.9K:100150100/3100/√3

< 0.5%

直阻测量

zui高测量阻值:0.1-20Ω

以下3%

以上<1%

角差

zui小显示:0.01

精度:±10

比差

zui小显示:0.01%

精度:<0.5%

二次通流

电流:0-200A

时间:1~5分钟

二次耐压

电压:0-2500V

时间:1~5分钟

工作温度

-1055℃

工作电压

AC220V±20%)50HZ

体积

420×300×270mm

重量

26kg

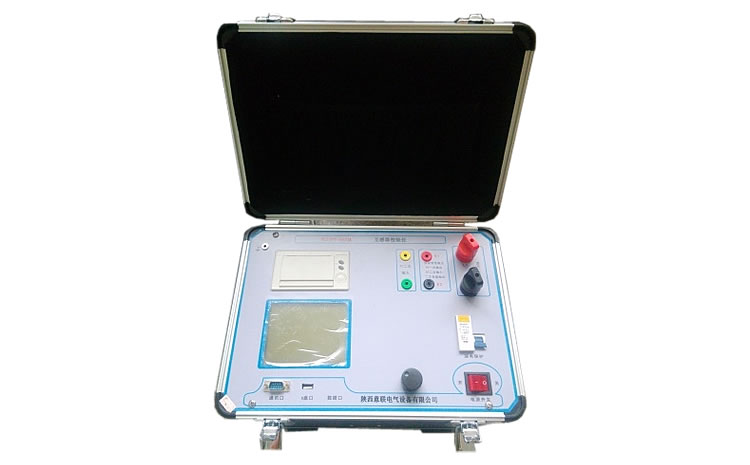

YLCT/PT-5031A互感器特性综合测试仪

YLCT/PT

-5031A



输入电压

输出zui高电压

输出zui大电流

功率

测量精度

CT伏安输出

220V

0—1000V

15A

3kVA

< 0.5%

PT伏安输出

220V

0—330V

0-5A

3kVA

< 0.5%

CT变比输出

220V

0-8V

0—600A

―――

< 0.5%

PT变比输出

220V

0—1000V

―――

―――

< 0.5%

CT 变比测量

比值zui高显示:999.9K:5/1

< 0.5%

PT 变比测量

比值zui高显示:999.9K:100150100/3100/√3

< 0.5%

二次通流

电流:0-200A

时间:5分钟

二次耐压

电压:0-1000V

时间:5分钟

工作温度

-1055℃

工作电压

AC220V±20%)50HZ

体积

350×240×270mm

重量

20kg

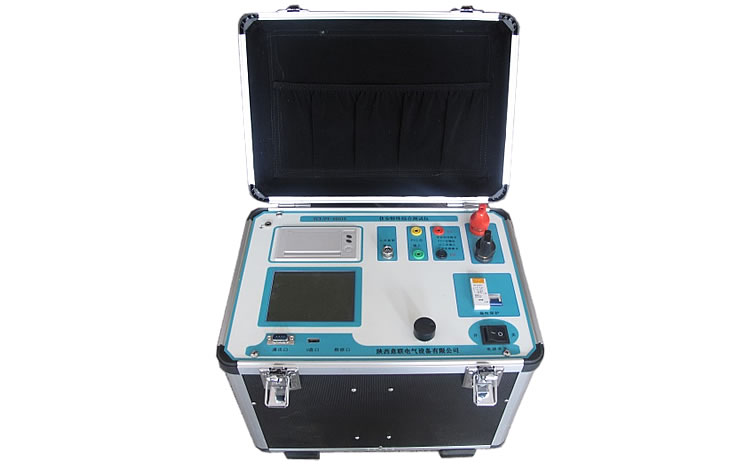

YLCT/PT-5031E互感器特性综合测试仪

YLCT/PT

-5031E



输入电压

输出zui高电压

输出zui大电流

功率

测量精度

CT伏安输出

220V

0—1000V

15A

3kVA

< 0.5%

PT伏安输出

220V

0—220V

5A

3kVA

< 0.5%

CT变比输出

220V

0-8V

0—600A

―――

< 0.5%

PT变比输出

220V

0—1000V

―――

―――

< 0.5%

CT 变比测量

比值zui高显示:999.9K:5/1

< 0.5%

PT 变比测量

比值zui高显示:999.9K:100150100/3100/√3

< 0.5%

直阻测量

zui高测量阻值:0-20Ω

以下3%

以上<1%

角差

zui小显示:0.01

精度:±5

比差

zui小显示:0.01%

精度:<0.5%

二次通流

电流:0-200A

时间:5分钟

二次耐压

电压:0-1000V

时间:5分钟

工作温度

-1055℃

工作电压

AC220V±20%)50HZ

体积

350×240×270mm

重量

20kg



  互感器特性测试仪接线使用说明方法



1.CT伏安接线图

互感器特性综合测试仪CT伏安接线图


2. CT变比接线图
互感器特性综合测试仪CT变比接线图



3.二次回接线图

互感器特性综合测试仪二次回路接线图


4.PT伏安接线图

互感器特性综合测试仪PT伏安接线图


5.PT变比接线图

互感器特性综合测试仪PT变比接线图


6.二次耐压接线图


互感器特性综合测试仪二次耐压接线图


7.二次直阻接线图



互感器特性综合测试仪二次直阻接线图


8.二次负载接线图

互感器特性综合测试仪二次负载接线图



  意联电气专业生产互感器特性综合测试仪.互感器测试仪,产品选型丰富,免费指导使用方法,专业电测10年,找互感器特性综合测试仪.互感器测试仪,选意联电气,打造电测精品。
