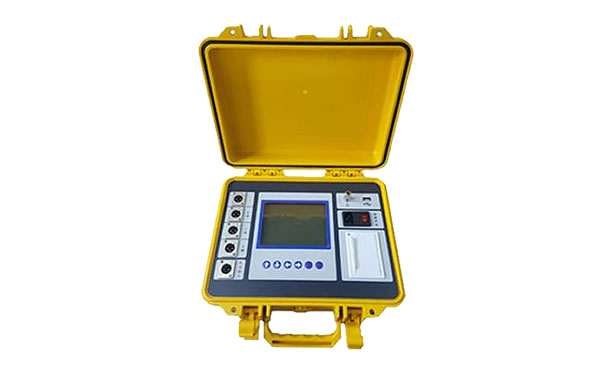

YLCL-6031全自动电容电感测试仪

  简要说明



  YLCL-6031全自动电容电感测试仪是陕西意联电气针对变电站现场测量并联电容器组中的单个电容器电容值时存在的问题而专门研发生产的仪器,全自动电容电感测试仪主要解决了现场测量单个电容器需拆除连接线而工作量大且易损坏电容器、电容表输出电压低而导致故障检出率低、难以测量电抗器的电感等问题。


全自动电容电感测试仪

“预防电容器装置事故的技术措施”中规定:对高压并联电容器部分,应定期进行电容器组单台电容器电容量的测量,推荐使用不拆连接线的测量方法,避免因拆装连接线导致套管受力而发生套管漏油的故障。


  YLCL-6031全自动电容电感测试仪体积小,重量轻,操作简便,性能稳定,测量工作量小且结果准确、故障检出率高,被广泛应用于变电站电容器测量试验中。


  功能特点



●  电源输出:采用先进的PID调节算法进行恒流限压输出,加强了测量的精度和稳定性,同时输出短路也不会损坏仪器。

●  单相测试功能:可对单相电容器、电抗器、电阻器进行测量,同时单相测量时还可选择自动测试,由仪器自动判断试品类型。

●  三相电容测试功能:具有三相电源输出及接口,可对三相Y型联结电容器、三相Yn型联结电容器、三相△型联结电容器、三相III型联结电容器进行一次接线,即可完成三相电容测试,并对分相电容分别进行测试计算,简单、方便,大大提高了现场使用人员的工作效率。

●  电容容量测量:准确设置电容试品的额定频率和额定电压,仪器可自动计算电容器的补偿容量,减少现场人员计算量。

●  试品电抗测量:仪器可根据测量结果自动计算试品的容抗、感抗、阻抗,方便现场进一步对数据进行分析。

●  电流测试功能:使用仪器钳形电流互感器可单独用于电流检测,可检测电流信号的基波有效值、总谐波失真、信号频率及三、五、七、九次谐波的含有率,从而对电流信号进行简单的电能质量分析。

●  仪器采用大屏幕液晶显示,使用中文菜单,中文提示,操作简单。

●  不掉电时钟和日期显示;数据存储方式分为本机存储和优盘存储,其中本机存储可存储测试数据200条,并且本机存储可转存至优盘;优盘存储数据格式为Word格式,可直接在电脑上编辑打印。

●  热敏打印机打印功能,快速、无声。

●  人机交互界面更加友好:屏幕顶部状态栏实时显示优盘插入状态、测试状态、存储状态等,对未连接的设备进行操作时,显示相应的未连接提示信息。

●  体积小、重量轻,方便携带使用。


  技术参数



●  电容测量范围及精度
 »  电容测量范围:1μF~2000μF
 »  电容测量精度:±(读数×1%+0.005μF)

 »  zui小分辨率:0.001μF


●  电感、电阻测量范围及精度
 »  电感测量范围:1mH~10H
 »  电阻测量范围:100mΩ~10kΩ

 »  测量精度:±读数×2%


●  电流测量范围及精度
 »  电流测量范围:AC20mA~20A
 »  电流测量精度:±读数×1%

 »  电压测量范围:AC0V~30V


●  使用条件及外形
 »  工作电源:AC220V±10%,50Hz
 »  外形尺寸:320mm(长)×270mm(宽)×150mm(高)
 »  仪器重量:5kg(不含线缆)
 »  使用温度:-10℃~50℃
 »  相对湿度:≤90%,不结露


  意联电气专业生产全自动电容电感测试仪,电感电容测试仪,电感测试仪,产品型号丰富,厂家价格,专业电测10年,找全自动电容电感测试仪,电感电容测试仪,电感测试仪,选意联电气,打造电测精品。
