介质损耗测试仪作用

标签: 介质损耗测试仪

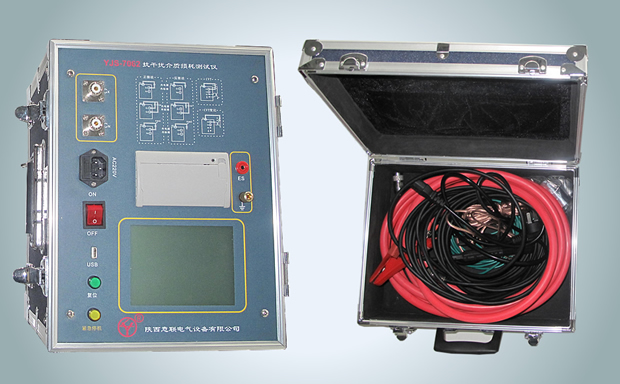

介质损耗测试仪


  介质损耗测试仪的作用:介质损耗测试仪一般都用在变电站、车间发电厂科研单位试验室等环境场所,主要对于各种电力高压设备介损正切值及电容量进行测量。介质损耗测试仪设备不只能用正、反接线方法测量不接地或直接地的高压电器设备,还能测量电容式电压互感器的tgδ及主电容C1、C2电容量。


  介质损耗测试仪工作原理在交流电压的作用下,电介质需要消耗一部分电能,这部分电能将会转变为热能产生损耗。这种能量损耗就叫做电介质的损耗。当电介质上施加交流电压的时候,电介质中的电压和电流间存在相角差Ψ,Ψ的余角δ被称为介质损耗角,δ的正切tgδ被称为介质损耗角正切。tgδ值是用来衡量电介质损耗的参数。

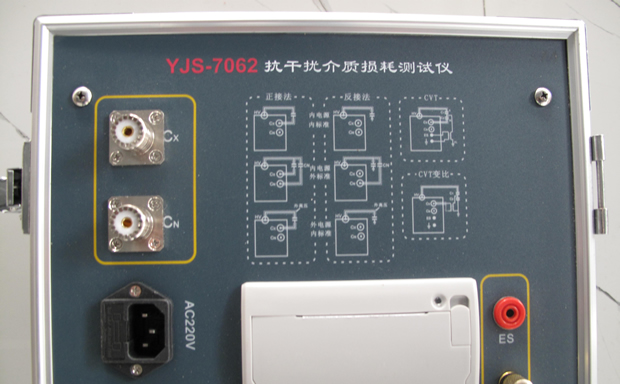

  介质损耗测试仪测量线路包括一标准回路(Cn)和一被试回路(Cx)。标准回路是由内置高稳定度标准电容器和测量线路构成,被试回路由被试品与测量线路构成。测量线路是由取样电阻和前置放大器和A/D转换器构成。通过测量电路分别测得标准回路电流和被试回路电流幅值及其相位等,再由单片机运用数字化实时采集方法,通过矢量运算便可以得出试品的电容值和介质损耗正切值。


介质损耗测试仪特点


介质损耗测试仪主要具有如下特点:

a、超大液晶中文显示
  操作简单,仪器配备了高端的全触摸液晶显示屏,超大全触摸操作界面,每过程都非常清晰明了,操作人员不需要额外的专业培训就能使用。轻轻点击一下就能完成整个过程的测量,是目前非常理想的智能型介损测量设备。


b、海量存储数据

  仪器内部配备有日历芯片和大容量存储器,保存数据200组,能将检测结果按时间顺序保存,随时可以查看历史记录,并可以打印输出。


c、科学先进的数据管理

  仪器数据可以通过U盘导出,可在任意一台PC机上通过我公司专用软件,查看和管理数据。


d、多种测试模式

  仪器能够分别使用内高压、外高压、内标准、外标准、正接法、反接法、自激法等多种方式测试;在外标准外高压情况下可以做高电压(大于10kV)介质损耗。


e、CVT测试一步到位

  该仪器还可以测试全密封的CVT(电容式电压互感器)C1、C2的介损和电容量,实现了C1、C2的同时测试。该仪器还可以测试CVT变比和电压角差。


f、不拆高压引线测量CVT

仪器可在不拆除CVT高压引线的情况下正确测量CVT的介质损耗值和电容值。


g、CVT反接屏蔽法测量C0

仪器可采用反接屏蔽法测量CVT上端C0的介质损耗值和电容值。


h、高速采样信号

  仪器内部的逆变器和采样电路全部由数字化控制,输出电压连续可调。


i、多重保护安全可靠

  介质损耗测试仪具备输入电压波动、高压电流、输出短路、电源故障、过压、过流、温度等多重保护措施,保证了仪器安全、可靠。仪器还具备设置接地检测功能,确保不接地设备不允许升压。


全自动介质损耗测试仪注意事项:
a、使用时必须将全自动介质损耗测试仪接地端子可靠接地。
b、只有关闭仪器电源,试验电压选择开关置于“关”位置时,接触仪器的后部及其测量线缆与被试品才被认为是安全的。
c、全自动介质损耗测试仪在测试过程中,严禁操作“试验电压”选择开关。
d、正接线法UH端为高电压,反接线法IX端为高电压,使用时必须根据实际情况,将带高压的线缆与地保持足够的距离,使用我公司提供的特种绝缘电缆测量大容量试品可以拖地使用。
e、不得更换不符合面板指示值的保险丝管。
f、使用时尽可能用厂家随仪器提供的线缆以确保测量准确度。


全自动高压介质损耗测试仪保管技巧:
  介质损耗测试仪应在原厂包装条件下,于室内贮存,其环境湿度为-20℃-40℃,相对湿试为30%-70%,且在空气中不应含有足以引起腐蚀的有害物质。介质损耗测试仪从冷环境突然到热环境中时,可能有结露消失再使用。每年应打开仪器,清除由于野外作业产生的灰尘,特别是内部标准电空处的灰尘。
