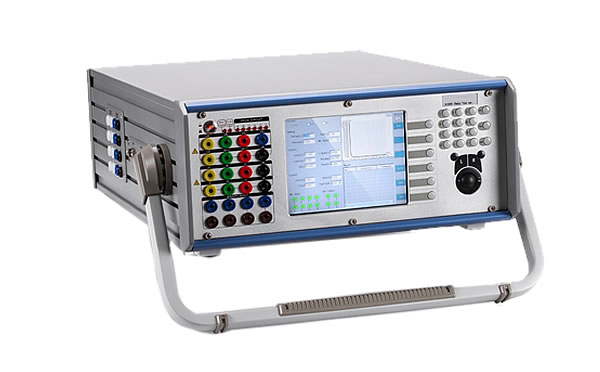

YLJB-6066微机继电保护测试仪

标签: 微机继电保护测试仪

  简要说明



  微机继电保护测试仪是近十年来发展起来的一个新型智能化测试仪器,以前的继电保护试验工具主要是用调压器和移相器组合而成,体积笨重,精度不高,已不能满足现代微机继电保护的校验工作。随着科学技术的不断发展,微机继电保护测试仪已广泛运用于线路保护,主变差动保护,励磁控制等各个领域,变电站综合自动化已成为主流。


微机继电保护测试仪

  YLJB-60系列微机型多功能继电保护测试仪采用陕西意联电气设备有限公司自主研制开发的基于WindowsCE操作系统的新一代继电保护测试系统,微机继电保护测试仪基于目前先进的SOC设计理念研制的数字锁相算法及SPWM技术,拥有先进水平的高精度信号及效率高、高稳定性功放,为用户提供全面、功能齐全、易操作的测试方案。


  功能特点



1.系统特点
●  真彩LCD显示器,全中文Windows风格操作界面。

●  采用先进的嵌入式系统。


2.硬件特点
●  优异的线性电流、电压放大器。
  » 可靠性极高。
  » 输出波形光滑真实,无毛刺,无开关放大器容易产生的高次谐波。
  » 真实准确的小电流波形,绝无电磁污染。
  » 电流、电压源中无升流、升压器,而采用直接耦合方式,使电源的输出频率范围从0到1000Hz,可以输出直流至所需各种频率的交流电压和电流,如方波、按指数函数变化的波形以及叠加的混合波形,满足了保护装置的暂态试验要求,从而达到对各种保护装置进行简单仿真试验目的。
●  优良的幅频特性及瞬态响应
  » 采用 新美国TI公司的DSP及大规模可编程器件FPGA,1448点波形模拟的高精度,具备更佳瞬态响应,更加适合新型快速微机保护发展方向。
  » 国内首先使用20位串口DA,进一步提高输出精度。
●  真正的电流、电压同时输出,幅值、相位与频率任意连续单独可调
  » 真正实现7路电压、6路电流同时输出。(YLJB-6066、YLJB-6066+)
  » 真正实现6路电流、4路电压同时输出。(YLJB-6063、YLJB-6063+)
  » 真正实现7路电压、3路电流同时输出。(YLJB-6036)
●  完善的自保护功能
  » 电压源输出回路短路或因过载引起的电压失真,电压源实时监测回路自动关闭电压放大器,面板短路指示灯马上点亮,并发出警告蜂鸣声。短路或过载消失后,电压放大器自动恢复正常工作。
  » 大电流输出长时间或电流回路所带负载过大导致测试仪温升过高时,温度保护监测回路自动关闭电流放大器,面板过热指示灯马上点亮,并发出警告蜂鸣声。温度降到允许范围内时,电流放大器自动恢复正常工作。
●  电流源开路指示
  » 电流源输出回路开路,面板上相应的IA、IB、IC、Ia、Ib、Ic会点亮。
●  独特的散热部件
  » 内置四个大功率排风扇。配合温度保护检测措施,保证功放在大电流、长时间工作下具有优良的稳定性及可靠性。
●  高抗振性
  » 装置内部使用建筑式框架结构,具备很好抗振功能。
  » 包装箱采用具有抗振、抗冲击的高强度铝合金机箱。
●  方便快捷的现场直流电压供给

  » 0~300V(0.6A)辅助直流电源,由软件控制,能单独给保护装置或其它设备提供工作电源。


3.软件特点
●  完善脱机或联机测试功能
  » 对各类型电压、电流、频率、功率、阻抗、谐波、差动、同期等继电器可以手动或自动方式进行测试,可以模拟各种故障类型进行距离、零序保护装置定值校验及保护装置的整组试验,可以自动扫描微机和数字型变压器、发变组差动保护比率制动曲线,具备GPS触发功能。
●  软件自动检测仪器供电电源是否接地,可靠保证现场测试安全。
●  良好联机兼容系统
  » 上位机测试软件支持Windows2000/WindowsXP/WindowsVista/Windows7/Windows10测试系统。

●  友好而富有人性化的Windows风格操作界面


  型号及技术参数



型号

电流

电压

YLJB-6066i

060A/相或030A/

0300V/

YLJB-6063i

060A/相或030A/

0300V/

YLJB-6034i

030A/

0300V/

YLJB-6066+

060A/相或030A/

0130V/

YLJB-6063+

060A/相或030A/

0130V/

YLJB-6066

040A/相或020A/

0130V/

YLJB-6063

040A/相或020A/

0130V/

YLJB-6040

040A/

0130V/

YLJB-6034

030A/

0130V/


1.使用条件
●  环境温度:-20~75oC

●  相对湿度:<90%


2.供电电源
●  单相:AC220V+20%
●  功率:1000VA15A(Max)

●  电源频率:50Hz+10%


3.交流电流源
●  输出调节:各相输出电流幅值、频率、相位独立可调节
●  输出精度误差:±1mA(0.2~0.5A),±0.1%(0.5A~Imax)
●  zui大输出功率:

输出电流

30A

40A

60A

zui大功率

≥450VA

≥520VA

≥600VA

●  输出电流幅值的可调步长及分辨力:0~Imax范围内,zui小可调步长为0.001A,分辨力为0.001A
●  电流上升下降时间:小于50μs
●  输出电流频率的可调范围、可调步长及分辨力:0~1000Hz范围内,zui小可调步长为0.001Hz,分辨力为0.001Hz

●  输出电流频率的准确度:

输出范围

065Hz

65450Hz

4501000Hz

频率准确度

1mHz

10mHz

20mHz



●  幅频特性5~1000Hz范围幅度变化:≤0.2%
●  输出电流总谐波畸变率:0.5~Imax范围内,总谐波畸变率≤0.5%
●  输出电流持续时间:

输出范围

10A

10A20A

20A30A

30AImax

输出时间

连续输出

75s

20s

10s

●  保护功能:开路保护


4.交流电压源
●  输出调节:各相输出电压幅值、频率、相位独立可调节
●  输出精度误差:±2mV(0.2~2V),±0.1%(2V~Umax)
●  输出功率:≥60VA/相
●  输出电压的可调步长及分辨力:0~120V范围内,zui小可调步长为0.001V,分辨力为0.001V
●  电压上升下降时间:小于100μs
●  输出电压频率的可调范围、可调步长及分辨力:0~1000Hz范围内,zui小可调步长为0.001Hz,分辨力为0.001Hz
●  输出电压频率的准确度:

输出范围

065Hz

65450Hz

4501000Hz

频率准确度

1mHz

10mHz

20mHz

●  幅频特性5-1000Hz,范围幅度变化:≤0.2%
●  输出电压总谐波畸变率:2~120V范围内,总谐波畸变率≤0.5%
●  UX电压设置:可设置为零序电压或任意值

●  保护功能:过载、短路保护


5.直流源
●  直流电压源
  » 输出范围:0~300V(Ubc),3×(0~130V)
  » 输出精度:±10mV(0.5~5V),±0.2%(5~300V)
  » 输出电压幅值的可调步长及分辨力:0~300V范围内,zui小可调步长为0.001V,分辨力为0.001V
  » zui大输出功率:180W
  » 保护功能:过载、短路保护
●  直流电流源
  » 输出范围:3×(0~20A)
  » 输出精度:±5mA(0.2~1A),±0.5%(1A~Imax)
  » 输出电流幅值的可调步长及分辨力:0~Imax范围内,zui小可调步长为0.001A,分辨力为0.001A
  » zui大输出功率:≥300W
●  辅助直流电压源
  » 输出范围:0~300V,0.6A

  » 准确度:≤0.5%,纹波系数≤0.1%


6.相角
●  移相范围:-360°~+360°
●  准确度:±0.2°

●  可调步长及分辨力:可调步长0.001°,分辨力0.001°


7.电流、电压能叠加谐波次数

●  可叠加2~20次任意幅值的谐波及直流


8.同步性

●  电压电流同步性≤10μs。


9.开入量与时间计量
●  8对独立开入量,隔离电压500V,空接点与15V~250V电位接点兼容,极性自动
●  识别,可扩展至64路。
●  计时器范围0.1ms~999,999.999s
●  分辨率:0.1ms

●  计时精度:1ms(小于1s时)


10.开出量
●  4组可编程辅助接点

接点容量:250VDC/AC,2A


11.外形尺寸

●   440mm×145mm×360mm
