继电保护测试仪工作原理图及接线方法
标签： 微机继电保护测试仪继电保护测试仪工作原理:当电力系统发生故障的时候，就伴随着电流增大和电流和电压间的相位变化及电压降低。继电保护就是以这种变化的物理量为基础而产生，并反应相应故障的电力系统要件。根据反应物理量的不同，可构成以下这些种不同类型的继电保护：
1、反应电流变化，例如定时限过流、电流速断、反时限过流和零序电流保护等。
2、反应电压改变的，例如欠电压保护和过电压保护。
3、既反应电流又反应电流、电压间相位变化，例如方向过流保护。
4、反应电压与电流的比值，即反应故障点至保护安装处阻抗，例如距离保护。
5、反应输入电流、输出电流差，例如差动保护。

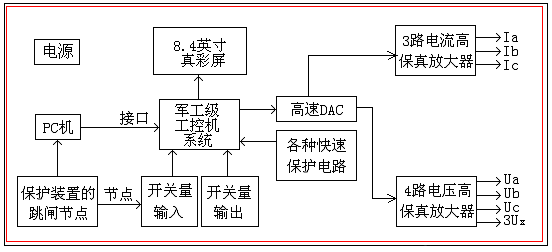

微机继电保护测试仪原理图如下：它是以军工级嵌入式工控机系统为核心，采用高速D/A数模转换，具有很强的信号处理能力，可以产生每周波2000点，所以暂态响应速度很快，电流上升与电压下降时间小于100ms，可以满足有关标准提出小于200ms要求。再加上采用进口数控高保真功率放大器，波形无纹波、无过冲，交流电流、电压、同步性很好，使四路电压、三路电流输出更稳定、精度高，多重软、硬件保护功能又使测试仪具有很好的可靠性。特别是小信号波形及精度处理优于同类产品。

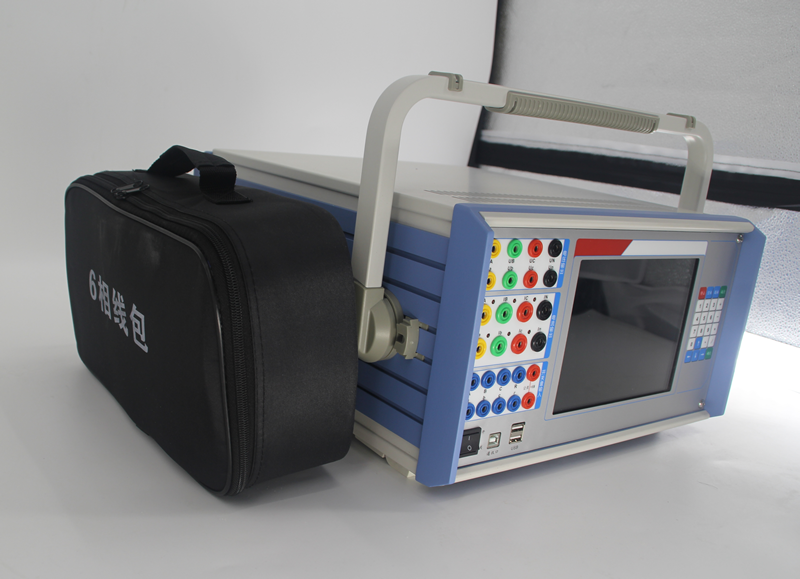

继电保护测试仪接线方法：操作板块分为软件操作与硬件操作，2个板块操作内容不一样，操作方法也不一样。微机继电保护测试仪硬件操方法如下：
a.在继电保护测试仪电源关闭情况下，将导线从电压输出端子和电流输出端子接至被测装置上，并将装置的动作接点接入开入量端子。
b.如果有需要也可将键盘、鼠标、打印机等连接到相应位置。
c.将220V/50Hz交流电源接入测试仪电源插口，确认接线无误后，打开测试仪电源。
d.当相应软件启动完成，如工控机启动、功放、dsp等准备就绪，方可开始试验。如果需外接PC机，择婿将各接口连接好再进行启动。
e.试验前或者试验中若要消除模拟量输出直流零漂，可由软件进行直流零漂校正。
f.当试验过程中出现故障，报警灯亮时，报警声响起时，测试仪停止输出，测试程序显示报警时应立即排查，当故障解除后方可继续试验。
g.试验结束后应先关闭电源，再去拆其他接线。

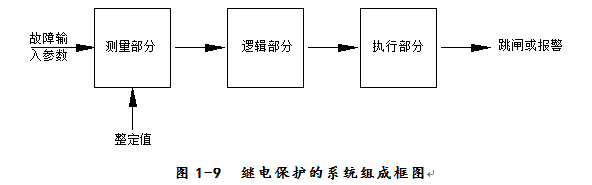

继电保护的基本原理和构成方式：各种类型的继电保护，在组成上一般都具有测量、逻辑部分及执行部分等三大部分。
1、执行部分 执行逻辑运算做出的决定，将逻辑运算结果通过电气执行回路完成报警、跳闸或保持不动作。
2、测量部分 它主要完成对被保护对象工作状态的一个或几个物理量的采集工作，并将采集结果与保护整定相比较，比较结果将用于下一步的逻辑运算。
3、逻辑部分 根据测量与整定的比较结果，由逻辑作出判断，以决定保护装置采取何种反应。
因而继电保护三大组成部分缺一不可，只有三大部分的准确、合理、协调、配合才能使继电保护满足电力系统要求，做到快速、准确、灵敏、可靠地对故障状态做出反应。
