高压介质损耗测试仪特点及性能
标签： 介质损耗测试仪,

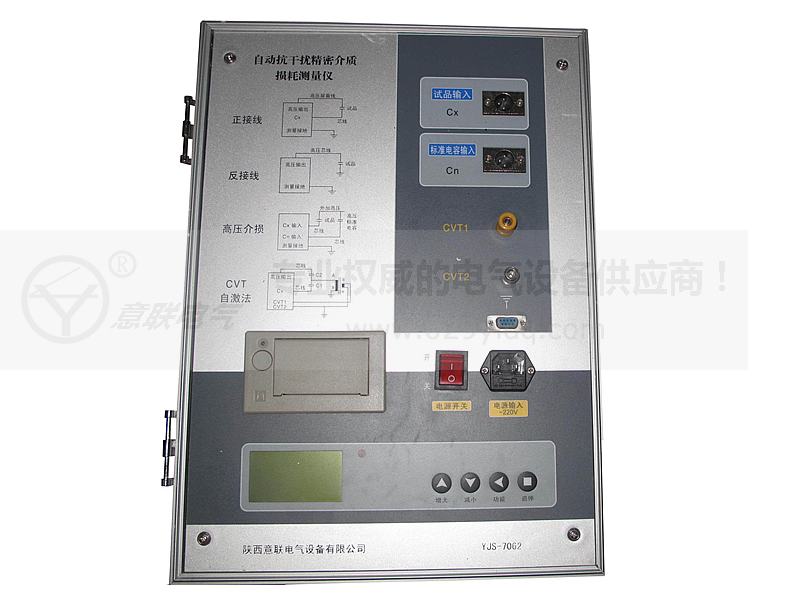

高压介质损耗测试仪简介：高压介质损耗测试仪用于现场抗干扰介损测量，或试验室精密介损测量。仪器为一体化结构，内置介损电桥、变频电源、试验变压器和标准电容器等。采用变频抗干扰和傅立叶变换数字滤波技术，全自动智能化测量，强干扰下测量数据非常稳定。测量结果由大屏幕液晶显示，自带微型打印机可打印输出。
介损测量是绝缘试验中很基本的方法，可以有效地发现电器设备绝缘的整体受潮劣化变质，以及局部缺陷等。在电工制造、电气设备安装、交接和预防性试验中都广泛应用。变压器、互感器、电抗器、电容器以及套管、避雷器等介损的测量是衡量其绝缘性能的 基本方法。高电压介质损耗测试仪突破了传统的电桥测量方式，采用变频电源技术，利用单片机、和现代化电子技术进行自动频率变换、模/数转换和数据运算；达到抗干扰能力强、测试速度快、精度高、全自动数字化、操作简便；电源采用大功率开关电源，输出45Hz和55Hz纯正弦波，自动加压，可提供 高10千伏的电压；自动滤除50Hz干扰，适用于变电站等电磁干扰大的现场测试。广泛适用于电力行业中变压器、互感器、套管、电容器、避雷器等设备的介损测量。
高压介质损耗测试仪工作原理：在交流电压作用下，电介质要消耗部分电能，这部分电能将转变为热能产生损耗。这种能量损耗叫做电介质的损耗。当电介质上施加交流电压时，电介质中的电压和电流间存在相角差Ψ，Ψ的余角δ称为介质损耗角，δ的正切tgδ称为介质损耗角正切。tgδ值是用来衡量电介质损耗的参数。仪器测量线路包括一标准回路（Cn）和一被试回路（Cx），如图1所示。标准回路由内置高稳定度标准电容器与测量线路组成，被试回路由被试品和测量线路组成。测量线路由取样电阻与前置放大器和A/D转换器组成。通过测量电路分别测得标准回路电流与被试回路电流幅值及其相位等，再由单片机运用数字化实时采集方法，通过矢量运算便可得出试品的电容值和介质损耗正切值。仪器内部已经采用了抗干扰措施，保证在外电场干扰下准确测量。
主要技术指标
准确度： Cx: ±（读数×1%+1pF）tgδ: ±（读数×1%+0.00040）
抗干扰指标：变频抗干扰，在200%干扰下仍能达到上述准确度
电容量范围： 内施高压： 3pF～60000pF/10kV 60pF～1μF/0.5kV
外施高压： 3pF～1.5μF/10kV 60pF～30μF/0.5kV
分辨率： 高0.001pF，4位有效数字
tgδ范围： 不限，分辨率0.001%，电容、电感、电阻三种试品自动识别。
试验电流范围：10μA～5A
内施高压： 设定电压范围：0.5～10kV
大输出电流：200mA
升降压方式： 连续平滑调节
电压精度： ±(1.5%×读数+10V)
电压分辨率： 1V
试验频率： 45、50、55、60、65Hz单频 45/55Hz、55/65Hz、47.5/52.5Hz自动双变频
频率精度： ±0.01Hz
外施高压： 正接线时 大试验电流1A，工频或变频40-70Hz 反接线时 大试验电流10kV/1A，工频或变频40-70Hz
CVT自激法低压输出：输出电压3～50V，输出电流3～30A
测量时间： 约40s，与测量方式有关
输入电源： 180V～270VAC，50Hz/60Hz±1%，市电或发电机供电
计算机接口： 标准RS232接口
打印机： 炜煌A7热敏微型打印机
环境温度： -10℃～50℃
相对湿度： <90%
1.2.1 变频抗干扰
采用变频抗干扰技术，在200%干扰下仍能准确测量，测试数据稳定，适合在现场做抗干扰介损试验。
采用数字波形分析和电桥自校准等技术，配合高精度三端标准电容器，实现高精度介损测量。
仪器所有量程输入电阻低于2Ω，消除了测量电缆附加电容的影响。
高压保护：试品短路、击穿或高压电流波动，能以短路方式高速切断输出。
低压保护：误接380V、电源波动或突然断电，启动保护，不会引起过电压。
接地保护：仪器接地不良使外壳带危险电压时，启动接地保护。
C V T：高压电压和电流、低压电压和电流四个保护限，不会损坏设备；误选菜单不会输出激磁电压。CVT测量时无10kV高压输出。
防误操作：两级电源开关；电压、电流实时监示；多次按键确认；接线端子高/低压分明；缓速升压，可迅速降压，声光报警。
防“容升”：测量大容量试品时会出现电压抬高的“容升”效应，仪器能自动跟踪输出电压，保持试验电压恒定。
抗震性能：仪器采用独特抗震设计，可耐受强烈长途运输震动、颠簸而不会损坏。
高压电缆：为耐高压绝缘导线，可拖地使用。
具体功能如下：
（1）具有正/反接线，内/外标准电容，内/外高压多种工作模式，一体化结构，可做各种常规介损试验，不需外接任何辅助设备。
（2）液晶显示，菜单操作，测试数据丰富，自动分辨电容、电感、电阻型试品，自带微型打印机可打印输出。
（3）具有外接标准电容器接口，可外接油杯做精密绝缘油介损试验，可外接固体材料测量电极做精密绝缘材料介损试验，也可外接高压标准电容器做高电压介损试验。
（4）自动识别50Hz / 60Hz系统电源，并支持发电机供电，即使频率波动大，也可正常测量。
（5）内置串联和并联两种介损测量模型，方便仪器检定。
（6）可存储255组测量数据。
（7）CVT自激法测量时，C1/C2可一次接线同时测出，自动补偿母线接地和标准电容器的分压影响，无须换线和外接任何配件。
（8）中文图文菜单，大屏幕背光LCD显示更清晰，电流电压实时监视。
（9）优化的电路设计，使正/反接线的准确度和稳定性一致。
（10）自动识别外接高压试验电源频率40Hz～70Hz，支持工频电源、变频电源和串联谐振电源做大容量高电压介损试验。
（11）具有反接线低压屏蔽功能，在220kVCVT母线接地情况下，对C11可进行不拆线10kV反接线介损测量。
（12）带计算机接口。通过该接口，实现测量、数据处理和报表输出，也可实现仪器内部测量软件升级。可集成到综合高压试验车上。
（13）配置热敏打印机，使打印更加快捷、无噪音和清晰。
（14）增加回路接触不良放电提示功能，以方便判别接线是否可靠。
（15）增强反接线低压屏蔽功能，可一次接线同时测出两个电容的电容量和介损值。
（16）增加CVT变比功能，可测量CVT变比和相位误差。
1.3供货范围
（1）仪器主机 （2）使用说明书和产品合格证（3）专用测试电缆线 （4）电源线
（5）备用色带、打印纸和保险管 （6）其它详见《装箱单》
