电缆故障测试仪原理


| 作者:陕西意联电气 | 标签: 电缆故障测试仪

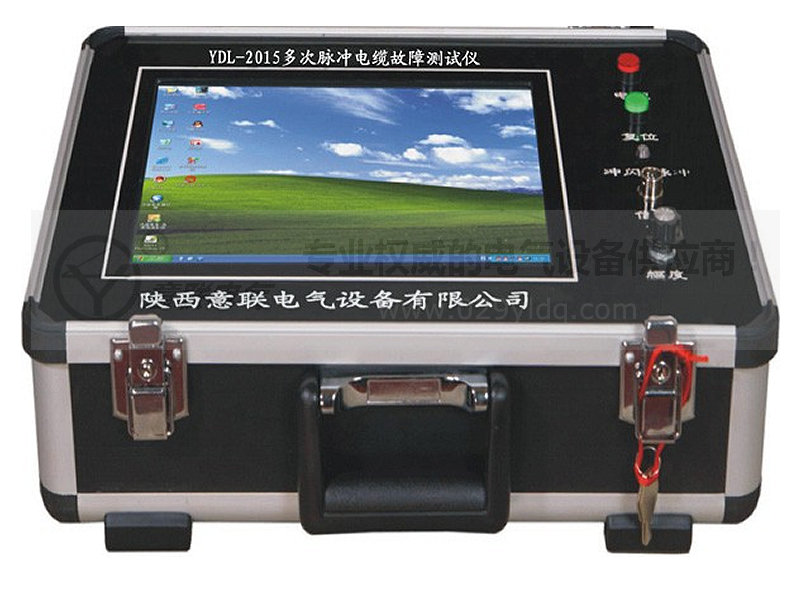

电缆故障测试仪
  电缆故障测试仪的应用原理:电缆故障测试仪由电力电缆故障测试仪主机、电缆故障定位仪电缆识别仪三个主要部分组成。电缆故障测试仪主机用于测量电缆故障故障性质,全长及电缆故障点距测试端的大致位置。电缆故障定点仪是在电缆故障测试仪主机确定电缆故障点的大致位置的基础上来确定电缆故障点的准确位置。对于未知走向的埋地电缆,需使用路径仪来确定电缆的地下走向。

  电力电缆故障进行测试的基本方法是通过对故障电力电缆施加高压脉冲,在电缆故障点处产生击穿,电缆故障击穿点放电的同时对外产生电磁波并同时发出声音。

  弧反射法(二次脉冲法)在电缆故障测试仪定位中的应用的工作原理:首先使用一定电压等级、一定能量的高压脉冲在电缆的测试端施加给故障电缆,让电缆的高阻故障点发生击穿燃弧。同时,在测试端加入测量用的低压脉冲,测量脉冲到达电缆的高阻故障点时,遇到电弧,在电弧的表面发生反射。由于燃弧时,高阻故障变成了瞬间的短路故障,低压测量脉冲将发生明显的阻抗特征变化,使得闪络测量的波形变为低压脉冲短路波形,使得波形判别特别简单清晰。这就是我们称之为的“二次脉冲法”。接收到的低压脉冲反射波形相当于一个线芯对地完全短路的波形。将释放高压脉冲时与未释放高压脉冲时所得到的低压脉冲波形进行叠加,2个波形会有一个发散点,这发散点就是故障点的反射波形点。这种方法把低压脉冲法和高压闪络技术结合在一起,使测试人员更容易判断出故障点的位置。

  与传统的测试方法相比,二次脉冲法的先进之处,是将冲击高压闪络法中的复杂波形简化为 简单的低压脉冲短路故障波形,所以判读极为简单,可准确标定故障距离。
