10kV线路故障快速查找方法有口诀,记得保存

标签: 电缆故障定位仪

     10kV线路故障快速查找方法有口诀:因雷风雪等自然灾害,与遭受外力环境的污染等原因,在运行中的10kV线路,往往会发生跳闸问题。如果10kV线路一旦发生跳闸事件,将会酿成该线全线与部分线路大面积停电事故,必会给用电公司带来经济损失,所以越早查出事故地点与原因,消除事故安全隐患,极力缩小事故停电范围,越早恢复通电,就能够减少供用电公司俩方的损失。因此当10kV线路出现跳闸事故后,我们应尽快组织力量进行彻查。为了便于我们记忆,现在将10kV线路故障查处方法总结为下列口诀。

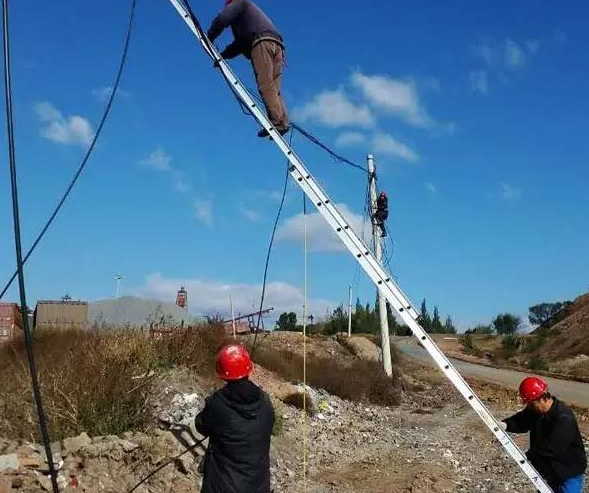

10kV线路故障快速查找方法有口诀



一、10kV线路故障快速查找


口诀:线路故障停了电,保护动作巧判断;速断动作查前端,约为全长数一半;过流动作值较小,故障较远在后边;速短过流同跳闸,故障位于线中间


口诀解释:事故发生在线路的地段不同,其继电保护动作是不一样的。电流速断保护动作跳闸:电流速断保护的保护范围,一般为系统zui大运行方式下发生短路时,保护范围zui大,占线路全长的50%左右。而当线路处于zui小运行方式时,保护范围zui小,占线路全长的15%~20%。因此,电流速断保护装置动作跳闸,则说明故障点一般大多位于线路前段(靠近变电所侧)。


     过流保护装置动作跳闸:过电流保护的保护范围为被保护线路的100%。但通常过流保护装置同时设有延时继电器,在与速断保护装置配合使用时,一般在线路后段发生故障时才动作跳闸。

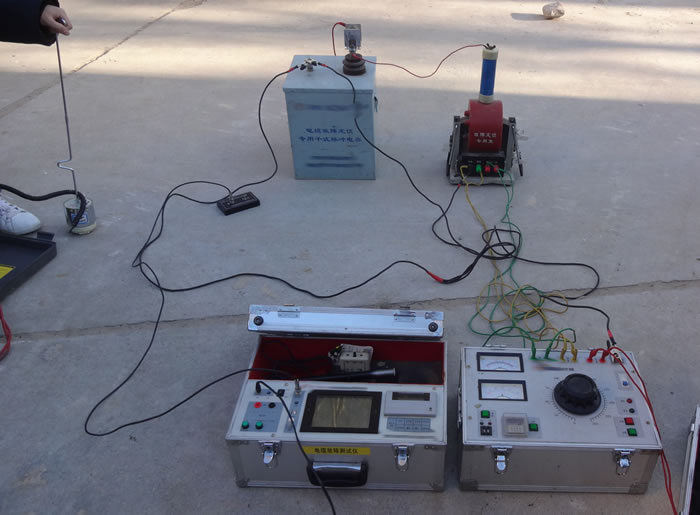

10kV线路故障快速查找


  电流速断保护与过流保护同时动作跳闸:此种情况一般说明故障点位于速断保护与过流保护的共同范围,故障点大多位于线路中段。所以,变电所断路器跳闸,要及时调查继电保护动作情况。根据继电保护装置的动作类型及特点,对故障性质及范围进行大致定位。

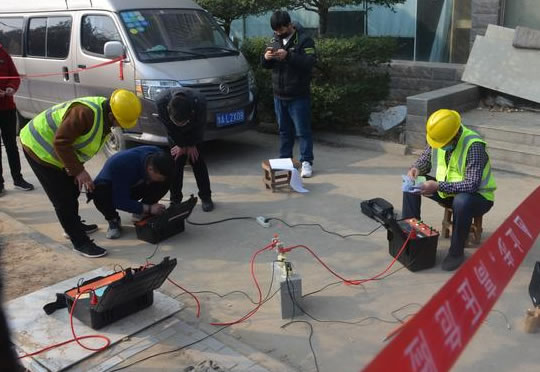

线路接地故障判断

二、10kV线路接地故障判断

口诀:接地故障巧判断,一低两高三不变;负荷断线又接地,一高二低也常见。断线接地难分辨,用户电压分明显。断线只有两相电,接地用户不明显。

口诀解释:接到值班调度员关于线路接地通知后供电所人员或厂矿电工要了解:那相接地,各相接地电压数值是多少?数值变化情况,数值是在不断变化或是稳定,以便对接地情况进一步分析。原因、种类,尽快查找故障点

1、一相对地电压接近零值,另两相对地电压升高√3倍,三相相电压未发生变化,这是金属性接地。一相对地电压降低,但不是零值,另两相对地电压升高,但没升高到√3倍,这属于非金属性接地。

2、一相对地电压升高,另两相对地电压降低,这是非金属接地和高压断相的特征

a:高压断线,负荷侧导线落在潮湿的地面上,没断线两相通过负载与接地导线相连构成非金属型接地。故而对地电压降低,断线相对地电压反而升高。

b:高压断线未落地或落在导电性能不好的物体上,或线路上熔断器熔断一相,被断开地线路又较长,造成三相对地电容电流不平衡,促使二相对地电压也不平衡,断线相对地电容电流变小,对地电压相对升高,其他两相相对较低。

c:配电变压器烧损相绕组碰壳接地,高压熔丝又发生熔断,其他两相又通过绕租接地,所以,烧损相对地电压升高,另两相降低。

   要将高压缺相于非金属性接地区别开来

     高压断线未落地或落在导电性能不好的物体上,或线路上熔断器熔断一相,被断开地线路又较长,造成三相对地电容电流不平衡,促使二相对地电压也不平衡,断线相对地电容电流变小,对地电压相对升高,其他两相相对较低。

    供电所人员接到调度员通知后,要将高压缺相与非金属性接地区分开来,通过查询末端用户上的电压是否平衡来判断是高压缺相还是非金属性接地。断线用户只有两相电,接地用户负荷电压变化不明显。

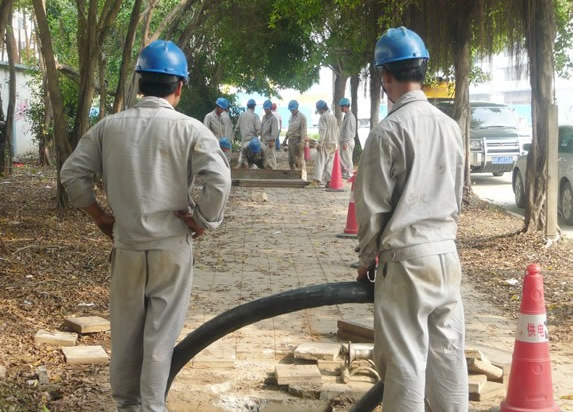

10kV线路接地故障绝缘判断

三、10kV线路接地故障绝缘判断

口诀:线路故障测绝缘,低于四十不康健;配变开关没拉开,三十以下不安全。单个悬垂测绝缘,三百兆欧是界限;针式瓷瓶二百兆,数值若低有隐患。

口诀解释:整体绝缘摇测判断法,可快速有效地发现绝缘不良的绝缘子成为线路接地故障查找的关键。

     线路整体绝缘摇测法比较适用于长度较短,配电变压器数量较少,没有交叉跨越其他10kV及以上线路的10kV线路。线路整体绝缘摇测法实施前应首先采取安全措施,确保无向试验线路倒送电的可能性,特别是在工作线路两端不能挂短路接地线的情况下保证人身安全。在线路的zui大分段点(能将线路分成前后长度zui接近的断点)两侧,当然,也可以将符合以上条件的某一支线视作整体线路绝缘电阻摇测。

     这种方法既适用于对线路进行绝缘水平监测,总体掌握线路绝缘情况,又适用于传统处理方法查找不出线路接地故障时的情况。在用线路整体绝缘摇测法查找线路接地故障时,将摇测点两侧绝缘值进行比较,较低的一侧应为故障段。

      在判断故障段的故障相前,应确保线路配电变压器和电容器均被可行断开,否则,绝缘摇表示分别摇测的三相绝缘值其实是三相相通的绝缘值,比真正的单相绝缘值要小许多。

    由于在正常情况下同一侧A、B、C三相的绝缘值大体相同,所以摇测后将所有摇测故障段的三相绝缘值进行比较,绝缘值zui低的一相应为故障相。按此法依次范围查找故障段,直至找到故障点。

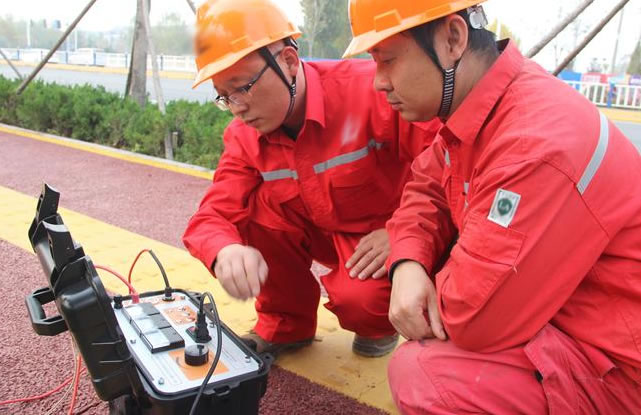

故障检测现场


     我们 对于具体的某条线路的某段,应该与zui近一次预防性试验的绝缘值进行纵向比较,如果绝缘值有较大幅度的下降,那么可确定为绝缘损坏。对于线路分断点较少的线路,可以在线路中间解开耐张杆引流线,将悬式绝缘子两侧视作开断点,分别在两侧摇测绝缘来判断接地故障点。
