电缆故障定位仪说明书(图文详解)

标签: 电缆故障定位仪

电缆故障定位仪说明书(图文详解)


  电缆故障定位仪说明书:电缆路径仪用于完成地埋电缆的埋设路径及埋设深度的探测。在确定电缆全长及故障长度后,为了找到电缆故障点的大致范围,在没有相关电缆路径的记录时,需要首先寻测电缆路径。


  电缆故障定位仪分为两部分:路径信号号发射源和路径信号接收定位仪。该设备具有输出功率大,阻抗匹配性能好,过流、过压保护功能完善,使用方便,安全可靠等特点。是寻测电缆埋设路径的主要设备,是电缆故障探测仪主要配套设备之一。路径仪与定点仪配合使用,可以准确寻测电缆埋设路径。


一、路径信号发射源主要性能参数

* 信号频率:12KHz正弦信号。
* zui大发射功率:Pmax=20W。
* 发射效率:η=98%。
*  LED实时输出功率监测,有利于判断接线是否良好,确保路径信号成功发射!
* 发射机保护:过压保护及短路保护,允许发射线长时间短路。
* 输出功率等级:12级。
* 适配阻抗范围:4Ω~2ΚΩ。

* 供电方式:19V 4A电源适配器。


二、路径信号接收定位仪主要性能参数

* 接收路径信号:12KHz正弦信号。
* 接收灵敏度:-90dBmW。
* 路径寻侧方法:峰值法、谷值法(面板上一键切换)。
* 测深方法:45度角法。
* 路径信号指示:十级LED强度指示及蜂鸣提示音。

* 供电方式:9V单节碱性干电池。


三、路径仪操作方法

1、发射源面板示意图(图3.1)
1)、输出功率指示:亮灯越多说明功率越大。
2)、电源输入:使用时把电源适配器的输出端插入,适配器为发射源供电。
3)、信号输出:发射信号输出端,使用输出线接至电缆。

4)、功率调节:分为12档,用于调节输出功率大小,对应数值愈大表示输出功率大,与输出功率指示相对应。

路径发射源面板示意图

路径发射源面板示意图(图3.1


2、路径/故障定位仪面板(图3.2)

路径定位仪面板

路径定位仪面板(图3.2)


1)、信号指示灯:指示各种状态下信号强度,依次为1到10。
2)、声增益:升信号强度调节旋钮,顺时针为增加,逆时针为减小。
3)、定点/路径开关:信号接收定位仪工作模式转换,左边是定点模式,右边是路径查找模式。
4)、放电指示灯:电磁信号指示灯,接收到故障点放电电磁信号时亮。
5)、路径信号寻找模式转换开关:切换寻找路径时的信号峰/谷值方式。
6)、开关/磁(路径)增益:接收定位仪开关,并控制接收到的路径/故障点电磁信号的强弱。


路径定位仪背面


路径定位仪背面

3、信号输出线(图3.3)

发射源信号输出线示意图

发射源信号输出线示意图(图3.3)






  信号输出线是一条一端航插,另一端两个夹子的连接线。使用时,红色鳄鱼夹接电缆芯线,黑色鳄鱼夹接地线,另一端插入反射源面板上“路径信号”输出即可,输出连接电缆如图3.4所示。

路径信号发射源工作接线示意图

路径信号发射源工作接线示意图(图3.4)

4、信号接收连接线(图3.5)

信号接收连接线示意图

信号接收连接线示意图(图3.5)


  信号接收线为双端4芯航插插头线,将信号接收线一端插入路径/故障定位仪背面的“探棒”接口,另一端插入路径信号传感器的信号接口。


5、路径信号传感器(图3.6)

信号传感器

信号传感器(图3.6)



6、操作步骤(图3.7):

路径信号接收系统连接示意图

路径信号接收系统连接示意图(图3.7)


1)、将路径信号输出线插头插入路径信号发射源面板上的“路径信号”接口,另外一端红色夹子夹到电缆始端的电缆芯线/铠装上面(此时电缆始端的铠装已经从接地体上拆下),黑色夹子夹到电缆始端附近的接地桩上。
2)、将电缆终端的电缆芯线/铠装可靠接地,确定可靠接地后方能发射信号。
3)、将发射源面板上“路径功率”旋钮调到“1”档位上。
4)、将随机附带的电源适配器连接至发射源面板上“电源”接口。
5)、调节“路径功率”旋钮,逐渐增大输出功率,当输出功率满格时,将旋钮位置再倒退一级,完成路径信号发射。如果调节到任何一个档位上输出都不能满格,那么让旋钮停留在亮灯个数zui多的那个档位上。

注意:在3档以上的档位超出了人体的安全电压36V。请不要在其它档位,尤其是较高的档位上面用手触及红黑夹子,谨防触电!

6)、将信号接收连接线一端插入路径/故障定位仪背面的“探棒”接口,另一端插入路径信号传感器的信号输入口。
7)、打开路径/故障定位仪的电源开关,开机8秒内信号指示灯显示电池电量读数,电量多数低于“7”时需更换电池。


开机电量读数示意图


开机电量读数示意图


8)、把“定点/路径”模式开关切换到“路径”模式,此时信号指示灯指示为接收到的路径信号的强弱。

9)、“峰值法/谷值法”一般选用“峰值法”。

10)、将“磁(路径)增益”顺时针旋转,直到不能旋转。

11)、从电缆始端开始,绕过障碍物,在电缆可能铺设的位置找寻电缆的走向。


方法如下:

将路径信号竖直天线与地面保持垂直,在可能出现电缆的位置呈“S”形行走,当向某一个方向连续移动时信号增强,信号指示灯指示数字及定位仪内部蜂鸣器响声增大,则继续朝此方向移动直到信号达到zui强点,停在此处,然后在保持竖直天线与地面垂直的同时,旋转水平天线,当信号zui强时,电缆即在天线的正下方,并且沿与水平天线垂直的方向延伸。

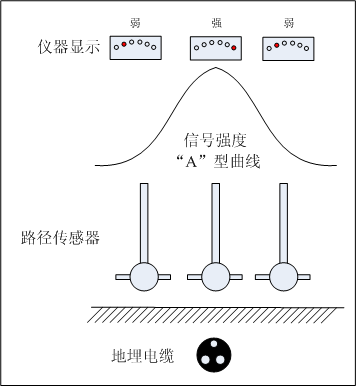

峰值法信号特点图
峰值法信号特点图(图3.8)

谷值法信号特点

谷值法信号特点(图3.9)


  如图峰值法(图3.8)寻找路径时,在同一空间位置上,水平天线和电缆走向垂直时,信号zui强;当水平天线始终垂直电缆走向时,距离电缆越近,信号越强。当某点处信号较强,而附近两边信号较弱,呈现“A”型变化规律时,则较强点即为电缆正上方,此时信号指示灯指示数字和蜂鸣器响声zui大。


  如图谷值法(图3.9)寻找路径时,保持竖直天线与地面垂直,在离地等高的平面上,向各个方向平移路径传感器,当某点处信号较弱,而附近两边信号较强,稍远的两边均减弱,呈现“M”型的变化规律时,则较弱点即为电缆的正上方,此时信号指示灯指示数字和蜂鸣器响声zui小。

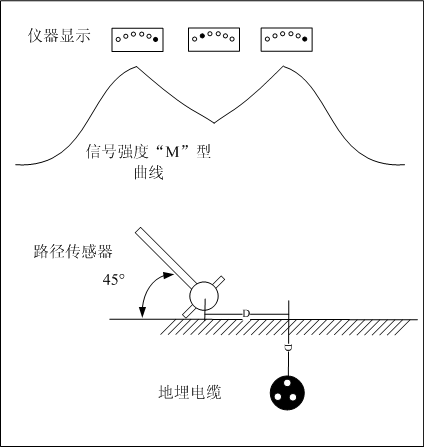

  如需对电缆的埋深测试,可以采用45°角法测试(图3.10)。测试深度时,仪器的设置与谷值法的设置相同,首先找到电缆正上方,并且明确电缆走向后,在电缆正上方将路径传感器向与电缆走向垂直的方向倾斜45°角。然后保持角度不变向此方向平移,当出现“M”型信号特征的较弱点时,从电缆正上方平移过的距离就是埋设深度。



45°角测深

图3.7 45°角测深(图3.10)
