路灯电缆故障测试仪(厂家报价|图片|参数)


时间:2018-8-24 16:50:44 | 作者:陕西意联电气 | 标签: 电缆故障测试仪

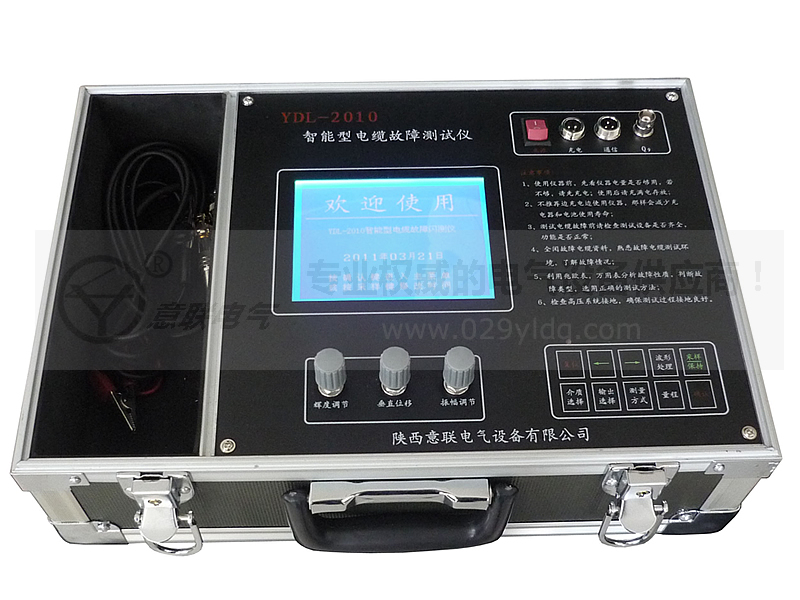

电缆故障测试仪图片

路灯电缆故障测试仪简介

  路灯电缆故障测试仪根据地埋线故障的处理解决方法总共分三种方式分别是分析判断法、用简易接地故障检测仪测试故障和用智能型电缆故障测试仪仪器测试故障, 非常方便并能够精确定位在一米以内。完全不用再多次挖破路面进行寻找了,可以省出大量的人力,物力、财力。节约了维修成本。

路灯电缆故障测试仪别称

  电缆故障检测仪、高压电缆故障测试仪、电缆故障仪、定点仪、路径仪、电缆故障寻径仪、电缆故障寻踪仪、便携式电缆故障定位系统、电缆故障闪测仪、电缆故障定点仪、电缆路径仪


路灯电缆故障测试仪特点

  本仪器是路灯电缆维护、路灯电缆故障查找的便携式、操作简单、高精度仪器。

优点特点:

★操作简单,无需分析波形。

★便携式,单人轻松操作。

★基于DSP数字技术,定点准确。

★故障点定位的同时,查找电缆走向、埋深。

★抗干扰强,不受分叉、穿管等因素影响。

★电缆上方系硬质路面,如地砖、水泥路面也不影响。

★低压电缆的各种故障,开路、短路、断路、接地、死接地,外皮破损,电缆受潮,电缆氧化,泄露性故障等。

★无需断开保险情况下,完美测试。

★无需引入高压设备,安全轻松。

★发射装置、接收装置自动完成测试,无需人工。

★测路径时,指针指向电缆敷设方向,故障定点时,指针指向故障点。


路灯电缆故障测试仪组成


  路灯电缆故障测试仪由电缆故障测试仪主机、电缆故障定位仪、电缆路径仪三个主要部分组成。电缆故障测试仪主机用于测量电缆故障故障性质,被测电缆全长及电缆故障点距测试端的大致位置。电缆故障定点仪是在电缆故障测试仪主机确定电缆故障点的大致位置的基础上来确定电缆故障点的精确位置。而对于未知走向的埋地电缆,则需使用电缆路径仪来确定地下电缆的走向。若已知地下电缆的具体走向,可不使用电缆路径仪。电缆故障测试仪主机可与笔记本电脑直接相连,便于管理与操作。整套电缆故障测试仪器配合使用可以快速准确地找到各种电缆的故障点,适用于广大厂矿企业、冶金、石化系统、电厂、机场、铁路和供电等部门。电缆故障综合测试仪广泛应用于35KV以下各种不同截面的铝芯、铜芯电力电缆、高频同轴电缆及市话电缆的低阻、短路、开路及各种高阻故障的探测,是保障安全供电的必备设备和电缆生产、维护工作者的得力助手。

(一)、电缆故障测试仪(主机)


可测的电缆故障类型:

  各种截面的铝芯或铜芯电力电缆、同轴电缆、及其他类型电缆的:闪络性电缆故障或电阻值极高的故障;封闭性电缆故障或一般高阻的故障;电缆的低阻故障、短路或开路故障;电缆长度和电波在电缆中的传播速度。 规格及参数

  可测电缆的电压等级: 35KV 以下;最大测试距离: 15Km;工作极限误差: ±3%;使用环境温度: -10~40℃;使用环境湿度: 45~75 %;工 作 电 源: 可充电电池功 耗: 30W;外 形 尺 寸: 230*140*270(mm3);重 量: 2 kg;

(二)、电缆故障定位仪

  电缆故障定位仪配备了一流的集成电路和放大器。在RT-2132F电缆故障定位仪器的声音通道上的过滤装置最大限度地去除干扰噪音,同时增强电弧产生的声 音。液晶显示屏可同时显示声音脉冲和磁脉冲以及故障点距探头测试点的距离。这样通过监听地下声音的变化及显示距离来共同判断故障点。

规格及参数

  可同步接受故障点放电时产生的声波和电磁波并显示探头到故障点的距离;显示距离: 最大22.6米,最小距离0.1米;电源电压: 9V;功 耗: 0.2W;使用温度: - 10-40℃;外形尺寸: 定位仪:180*80*70; 探 头:Ф85*90;重 量: 1.5Kg(含探头);

(三)、RT-2132F电缆路径仪

  电缆路径仪是核查地下电缆走向、埋深的仪器,在电缆径路不明的情况下,查找地下电缆的路径及深度。
规格及参数:
  测试信号: 正弦波,频率 15KHz、1KHz;输出功率: > 30W;输出阻抗: >8Ω;电源电压: 交流220V± 10﹪,50Hz±1﹪;使用环境温度:-10 - 40 ℃;外形尺寸: 300*250*90重 量: 1.5kg
