电缆故障检测仪_安装要求_10kV室外变压器


时间:2018-7-16 11:27:52 | 作者:陕西意联电气 | 标签: 电缆故障测试仪

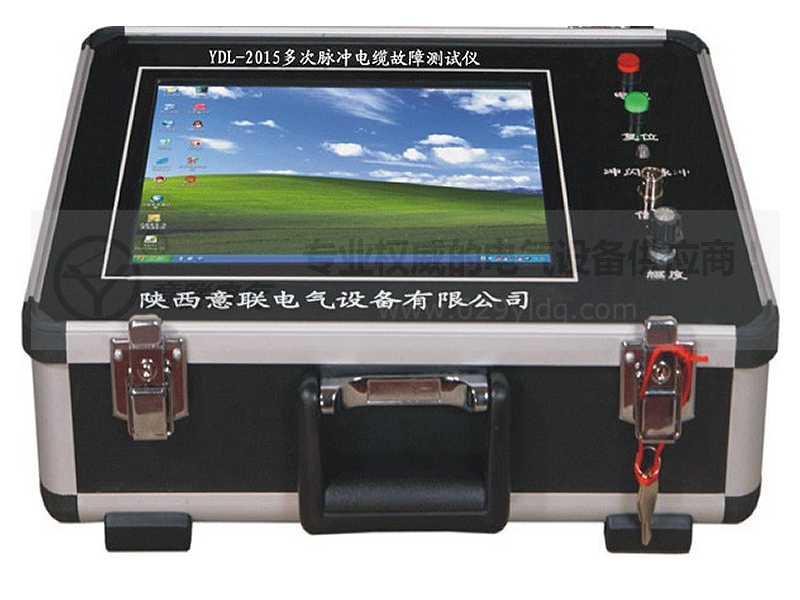

电缆故障检测仪图片
  意联电气专业生产电缆故障测试仪,电缆故障检测仪,产品选型丰富,专业电测10年,找电缆故障测试仪,电缆故障检测仪,选意联电气,打造电测精品。

 (a)2.5m压器容量为315kVA及以下时’可采用柱上安装方式,变压器底部,距地面不应小于2.5m。
 (b)柱上变压器的高、低压侧引线及其母线,应采用绝缘导线。
 ?变压器安装应平稳、牢固。腰栏采用直径4.Omm铁线缠绕4圈以上,铁线不许有接头,缠后应坚固,腰栏距带电部分不应小于0.2m。
 (d)变压器高压跌开式熔断器的安装,其对地安装高度不得低于4.5mo相间距离不小于0.7m,熔断器与垂线夹角为150~300之间。
 (e)变压器二次侧熔断器的安装,应符合:
 一)二次侧有隔离开关时,熔断器应装于隔离开关与低压绝缘子之间。
 二)二次侧无隔离开关时,熔断器安装于低压绝缘子外侧,并且绝缘导线跨接在熔断器绝缘台两端的绝缘导线上。
 (f)变压器一、二次引线的施工要求:
 一)变压器一、二次引线施工时,应不使变压器的高、低压瓷套管直接承受应力;
 二)采用铝母线和变压器连接时,应采用铜、铝过渡接头;
 三)当壤力变压器的一、二次引线与电力电缆连接时,不应将电缆终端头直接靠着变压器安装。
 (g)变压器地线的施工要求:
 一)变压器外壳应可靠接地;
 二)变压器的工作零线与中性点接地线应分别敷设,工作零线不能埋入地下。
 三)变压器的中性点接地回路,靠近变压器处,应做成可拆卸的连接螺栓;
 四)装有阀型避雷器的变压器台其接地应满足三位一体的要求。
