怎样巧用电缆故障测试仪


时间:2018-8-24 17:46:36 | 作者:陕西意联电气 | 标签: 电缆故障测试仪

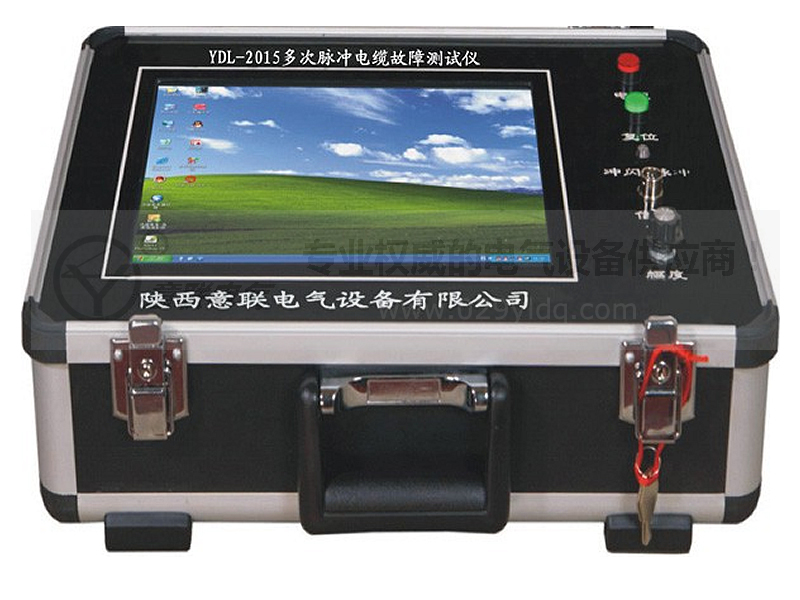

电缆故障测试仪
怎样巧用电缆故障测试仪检测出电缆的隐患点
电缆故障的种类与判断
    无论是高压电缆或低压电缆,在施工安装、运行过程中经常因短路、过负荷运行、绝缘老化或外力损坏等原因造成故障。拓普电气为您阐述电缆故障点的实用测定方法,方便大家顺利找到电缆故障点。
   电缆故障分为接地、短路、断线三类
    三芯电缆故障类型主要有以下几方面:一芯或两芯接触;二相芯线间短路;三相芯线完全短路;一相芯线断线或多相断线。对于直接短路或断线故障用万用表可直接测量判断,对于非直接短路和接池故障,用兆欧表遥测芯线间绝缘电阻或芯线对地绝缘电阻,根据其阻值可判定故障类型。
电缆故障点的查找方法
   a、零电位法:零电位法也就是电位比较法,它适应于长度较短的电缆芯线对地故障,应用此方法测量简便精确,不需要精密仪器和复杂计算。
    b、测声法:所谓测声法就是根据故障电缆放电的声音进行查找,该方法对于高压电缆芯线对绝缘层闪络放电较为有效。此方法所用设备为直流耐压试验机。
可采用加高电压烧穿的方法使电阻降至1Ω以下,再按此方法测量。
    c、电容电流测定法:电缆在运行中,芯线之间、芯线对地都存在电容,该电容是均匀分布的,

电容量与电缆长度呈线性比例关系,电容电流测定法就是根据这一原理进行测定的,对于电缆芯线断线故障的测定非常准确。

  d、电桥法:电桥法就是双臂电桥测出电缆芯线的直流电阻值,再准确测量电缆实际长度,按照电缆长度与电阻的正比例关系,计算的故障点。该方法对于电缆芯线间直接短路或短路点接触电阻小于1Ω的故障,判断误差一般不大于3m,对于故障点接触电阻大于1Ω的故障,
