高压电缆测试仪


时间:2018-7-4 9:43:23 | 作者:陕西意联电气 | 标签: 电缆故障测试仪

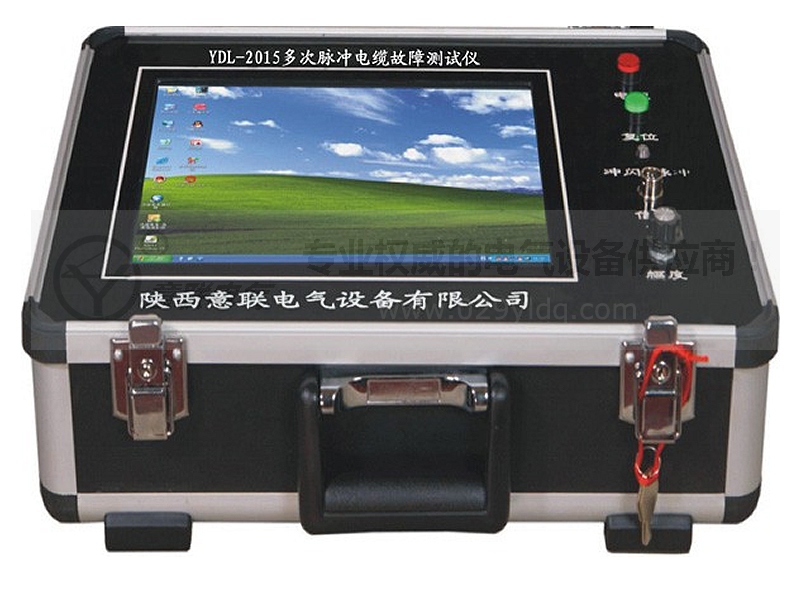

高压电缆测试仪
  高压电缆测试仪是一套综合性的电缆故障探测仪器。能对电缆的高阻闪络故障,高低阻性的接地,短路和电缆的断线,接触不良等故障进行测试,若配备声测法定点仪,可准确测定故障点的精确位置。特别适用于测试各种型号、不同等级电压的电力电缆及通信电缆。
  产品别称:电缆故障检测仪、高压电缆故障测试仪、电缆故障仪、定点仪、路径仪、电缆故障寻径仪、电缆故障寻踪仪、便携式电缆故障定位系统 、电缆故障闪测仪、电缆故障定位仪、电缆路径仪。
  工作原理:电缆故障测试仪,有线通信的畅通和电力的输送有赖于电缆线路的正常运行。一旦线路发生障碍,就会造成通信及时查出故障并迅速予以排除,就会造成很大的经济损失和不良的社会影响。因而,电缆故障测试仪是维护各种电缆的重要工具。电缆故障智能测试仪采用了多种故障探测方式,应用当代最先进的电子技术成果和器件,采用计算机技术及特殊性电子技术,结合本公司长期研制电缆测试仪的成功经验而推出的高科技,智能化,功能全的全新产品。
特点及参数
折叠产品特点:
a.功能齐全,测试故障安全、迅速、准确。仪器采用低压脉冲法和高压闪络法探测,可测试电缆的各种故障,尤其对电缆的闪络及高阻故障可无需烧穿而直接测试。如配备声测法定点仪,可准确测定故障的精确位置。

b.试精度高,仪器采用高速数据采样技术,A/D采样速度为100MHz,使仪器读取分辨率为1m,探测盲区为1m。

c.智能化程度高,测试结果以波形及数据自动显示在大屏幕液晶显示屏上,判断故障直观。并配有全中文菜单显示操作功能,无需对操作人员作专门的训练。

d.具有波形及参数存储,调出功能,采用非易失性器件,关机后波形、数据不易失。

e.具有双踪显示功能,可将故障电缆的测试波形与正常波形进行对比,有利于对故障进一步判断。

f.具有波形扩展比例功能,改变波形比例,可扩展波形进行精确测试。

g.可任意改变双光标的位置,直接显示故障点与测试点的直接距离或相对距离。

h.具有根据不同的被测电缆随时修改传播速度功能。

i.小体积便携式外形,内装可充电的电池供电,方便携带和使用。

折叠产品参数
a.应用范围及用途

仪器可测试各种型号的电力电缆(电压等级1KV~35KV)和市话电缆、调频通信电缆、同轴电缆及金属架空线路上发生的短路、接地、高阻泄漏,高阻闪络性故障和电缆的断线、接触不良等故障。并可测试电缆的长度和电波在电缆上的传播速度。

b.最远测试距离:32km (明线可达100千米)

b.探测盲区: 1m

d.读数分辨率: 1m

e.功耗: 5VA

f.使用条件:环境温度 0℃~+40℃(极限温度-10℃~+50℃)

相对湿度 40℃(20~90)%RH

大气压强 (86~106)Kpa

g.体积:225×165×125mm3

h.重量:2kg
