高压电缆护套故障测试仪使用方法


时间:2018-8-22 11:19:22 | 作者:陕西意联电气 | 标签: 电缆故障测试仪
 高压电缆护套故障测试仪使用方法
一、工作原理
  在故障线路停运后,首先由发射机向线路施加电压使故障重现。电流由发射机发出,流经故障线路,在接地点入地并通过大地返回发射机。
  发射机输出为脉动直流信号,频率为超低频1Hz,频率越低则受系统分布电容的影响越小。理论上讲纯直流信号抗分布电容影响的能力最强,但使用纯直流信号很难避免地磁影响,经过理论计算和实际验证,1Hz信号已能满足绝大多数现场测试需求。
二、护层故障定点
  YDL-H302超高压电缆护层故障测距仪具有高压脉冲输出功能,可用于超高压电缆护层故障定点的信号源。
1、YDL-H302定点时的接线:

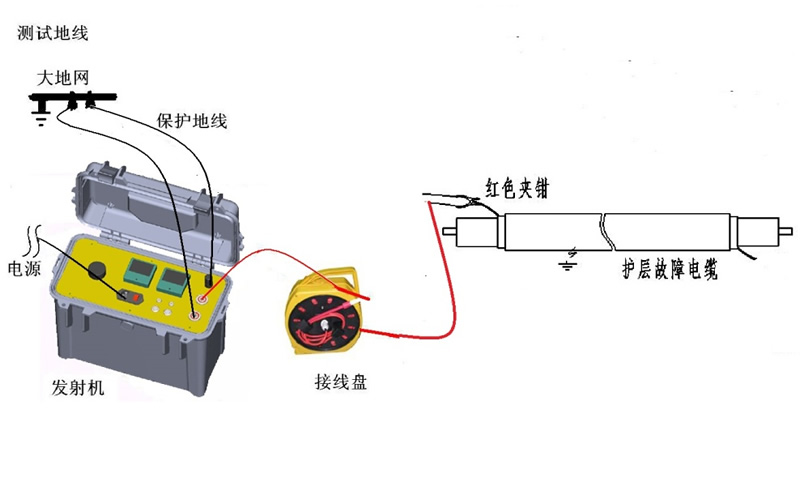

接线如图3-2-1所示:
 高压电缆护套故障测试仪使用方法

图3-2-1 YDL-H302定点时的接线
把YDL-H302超高压电缆护层故障信号发生器的电源线、高压输出线连接好, 红色夹钳接故障相护层;黑色夹钳和接地夹钳与接地体相连;YDL-H302的“保护地”与地相连。在故障电缆对端需做好安全监护工作。
2、接地检查
打开电源开关,电源指示灯亮,表示测距仪接地良好。若电源指示灯闪烁,则表示测试地和保护地之间的电阻太大,应关闭电源,重新检查保护接地和工作接地是否可靠。夹钳和接地体可能存在氧化层,用夹钳夹住接地体后用力摩擦去掉氧化层,确保连接可靠。
3、高压电源调节:
确认测距仪的接线正确,并在对端采取安全措施后。
打开电源开关,电源指示灯亮,但此时发射机并没有信号输出。
启动输出:
先将“输出调整”旋钮调至零位,“零位指示”灯亮,然后按“高压合”按钮,慢慢顺时针调整“输出调整”旋钮,“零位指示”灯熄灭,发射机开始输出,继续调整“输出调整”旋钮,使输入电流最大,而且保护指示灯不亮,若保护指示灯点亮,说明线路故障电阻较小,输入电流过大。此时需要逆时针调整“输出调整”旋钮到零位后,重新调整至合适的位置。
停止输出:
若需要停止输出,可按“高压分”按钮。
工作完毕后,关闭电源,撤除接线。

5、故障定点:
用CD-86电缆故障跨步电压定点仪,在故障测距所得结果附近进行定点。CD-86电缆故障跨步电压定点仪的使用方法参见其用户手册
测试完成后需关闭仪器电源,用放电棒对所有护层充分放电后,再拆除仪器接线,把线收好以便下次使用。
