电缆故障测试仪怎么使用


时间:2018/8/22 11:18:02 | 作者:陕西意联电气 | 标签: 电缆故障测试仪

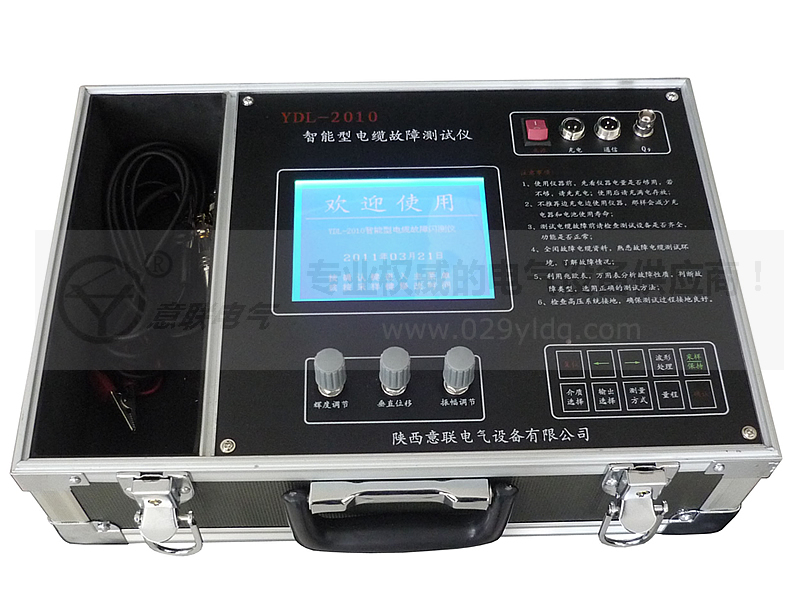

电缆故障测试仪
  为迎接电力工业时代的到来,公司以IT时代的快速发展为契机,彻底摒弃了以往电缆故障测试仪的局限性,开发了此款全新的电缆故障测试系统。本系统集嵌入式计算机技术、网络化服务技术、USB通信技术,数字信号处理技术于一身,极大提高了仪器的利用价值及使用的便捷性。整套系统满足中华人民共和国电力行业标准《DL/T849.1~DL/T849.3-2004电力设备专用测试仪器通用技术条件》,该测试系统由测试主机、路径信号发生器、路径/故障定位仪及其它附件构成。

电缆故障测试仪使用操作步骤:

步骤1    将路径信号发射线有插头的一端插入路径信号发生器面板上的“路径信号”接口。另外一端红色夹子夹到电缆始端的铠装上面(此时电缆始端的铠装已经从接地体上拆下),黑色夹子夹到电缆始端附近的接地桩上。
步骤2    通知电缆终端的操作员检查电缆的“铠装”是否可靠接地。确定可靠接地后方能发射信号。
步骤3    将“路径功率”旋钮调到“1”档位上。
步骤4    插入电源适配器。
步骤5    调节“路径功率”旋钮,逐渐增大输出功率,当输出功率满格时,将旋钮位置再倒退一级,完成路径信号发射。如果调节到任何一个档位上输出都不能满格,那么让旋钮停留在亮灯个数zui多的那个档位上。
注意:在3档以上的档位超出了人体的安全电压36V。请不要在其它档位,尤其是较高的档位上面用手触及红黑夹子,谨防触电!
