电缆测试仪怎么使用


时间:2018-8-22 11:12:40 | 作者:陕西意联电气 | 标签: 电缆故障测试仪
   电缆测试仪怎么使用:在探测到故障点时,探测人员的双脚要尽量拉开距离。以减小接地点的面积再探测一段时间后,如发现指示灯亮度不够时,一定要充电后再进行探测。如地埋线漏电故障点太多或对地埋线不能供电时,可用B型机进行探测。用B型机进行探测时,应首先把要测的线路与高压连线全部断开。然后把大功率信号发射器的红色接线柱,接在地埋线其中一根或多根线上,黑色接线柱接上连线,用长约5-15公分的铁钉钉在地上(最好把接地的地方用水洒湿),然后按以上步骤,就可进行探测。

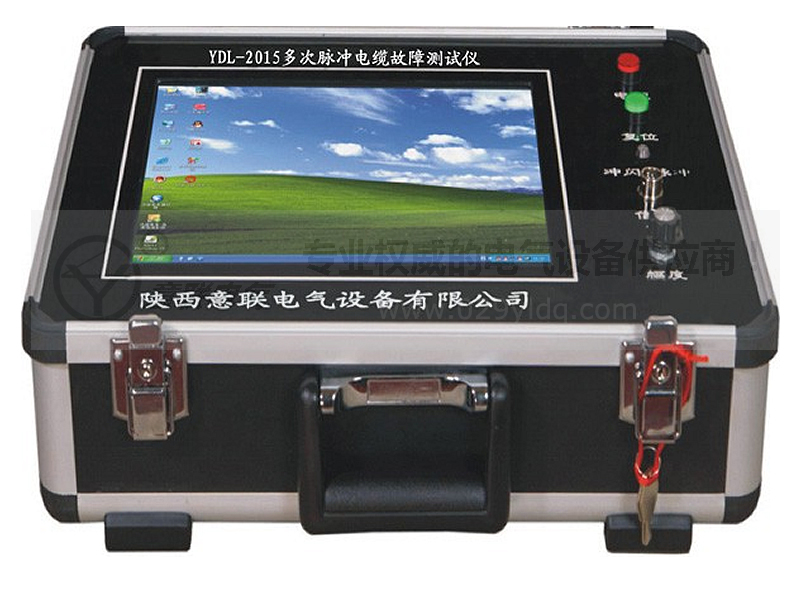

电缆故障测试仪
  另外,使用电缆故障测试仪时,首先在探测之前,要弄清漏电故障线的性质,向线路送电。如果只是绝缘损坏向大地漏电,线路不短路,不断线时,可用常规向线路送电;如果线间短路且漏电或线间绝缘正常,有部分断线且漏电时,可将本路所有的线(三线或四线)并接在一起,向线路单相送电;如果对地绝缘良好,内芯断线故障时,可将所有好线及断芯故障线的一端一并接地,由故障线的另一端向故障线送单相电源。本仪器需一人操作。将电缆故障测试仪的耳机插头插入仪器耳机孔,按下开关,指示灯亮。将探测板上的连线分别接在红黑接线柱上,然后把探测板相碰几下,同时耳机内应听到咯叭声,机器属正常。把带钉的探测板分别扣在探测员的左右脚上,做为探测器的两个接地点,然后就可以对地埋线进行探测。在地埋线上方从线路的一端向另一端探测,缓慢向前行走,在对地绝缘良好的线段,耳机基本无声,在临近故障点(C)时,声音逐渐由小到大,到故障点(A)时,声音最大,当越过故障点到(B)时,声音则由大变小至无声,然后可退回到声音最大时的地方(A),此点即为漏电故障点。
