电缆故障波形分析案例


时间:2020/6/3 13:44:28 | 作者:陕西意联电气 | 标签: 电缆故障测试仪

电缆故障波形分析案例

      由于电缆所在的环境比较复杂性,其会对电缆检测数据造成很大的影响。所以需要对电缆故障检测波形详细得进行分析。下面给小伙伴们分享一下电缆实操波形分析的案例,希望广大朋友在实际应用中,对照经典波形深刻体会,找到规律,最后作到熟练判断。



波形分析案例1
波形分析案例1

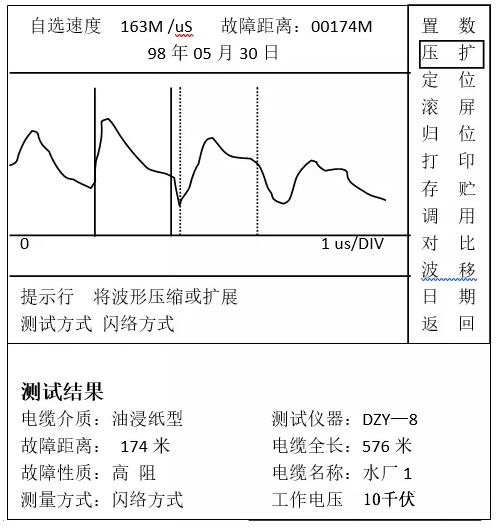

    典型的闪络测试波形,故障在测试电缆中段,故障放电充分,上升沿下降沿明显判读容易。


波形分析案例2
波形分析案例2
    该电缆测试波形为故障点在中间段且故障点距离测试端较近的波形,其中第二个波形的上升沿和下降沿较明显比较容易判断。
    第三个波形也可判断起终点,见虚线。


测试分析案例3

测试分析案例3

     该电缆测试波形为故障点距离测试端较近的中间段波形,波形几乎无延迟,近似于震荡的正弦波,其中第一个波形较易判断,上升及下降沿非常明显。


波形分析案例4
波形分析案例4

      该电缆测试波形为故障点距离测试端较近的中间段波形,波形几乎无延迟,近似于震荡的正弦波,其中第一个波形较易判断,上升及下降沿非常明显。


 波形分析案例5
 波形分析案例5

    该电缆测试波形为典型的故障点在中间段且距离较远的波形,中间延迟很长,从延迟可以看出距离很长,该类波形较易判断。


     总之,对各种电缆故障测试过程中,正确地分析波形,是快速完成粗测定点的关键。不论故障波形多么复杂,归纳起来,不外乎上面讲到的各种测试波形的变形。
