电缆故障测试仪教程实例_脉冲法测试波形分析


时间:2019/8/6 11:09:57 | 作者:陕西意联电气 | 标签: 电缆故障测试仪

  故障简介:本例故障为远程协助电缆故障测试。本套电缆故障测试仪购买与2005年,已经使用10余年,电缆仪性能良好。但是,由于测试操作人员变化,本次测试人员对故障测试过程经验较少,对仪器基本操作比较熟悉。


  测试步骤:根据客户介绍,本次测试是380V低压电缆,相间接地故障,相与地、相与零线绝缘良好电缆长度100多米。

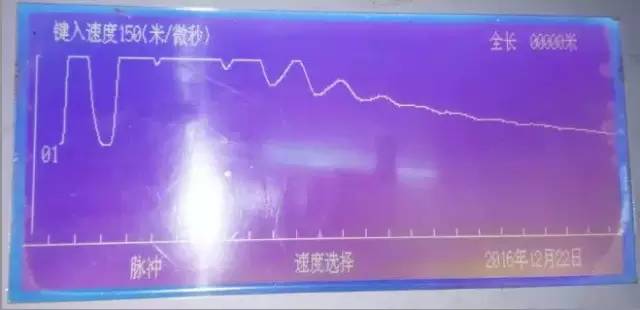

  客户首先用脉冲法测试,发过来测试波形,让我确认测试波形是否正常,以及测试波速如何确定,波形如何判断?测试波形如图1所示:


脉冲测试波形图1

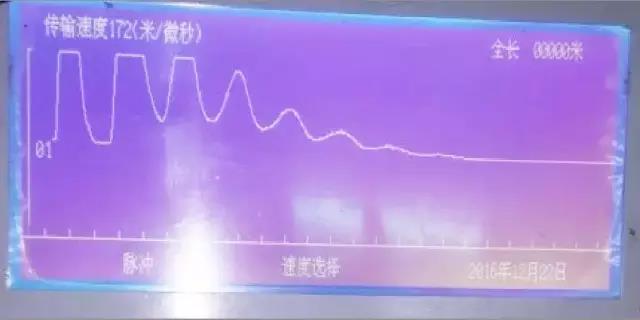

  图1测试波形,有经验的测试人员判断,波形是基本正常的,可以做基本的电缆全长判断。主要问题是,测试输入振幅过大,经过调整后,测试波形如图2所示:


脉冲法测试波形图2

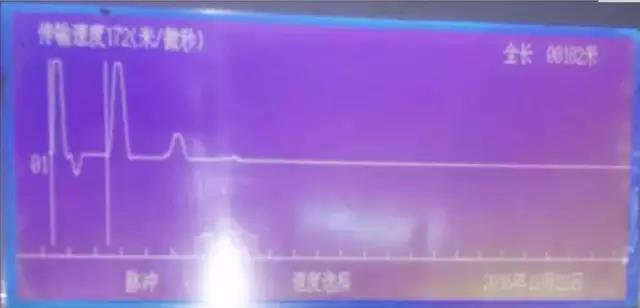

   图2是经过网络指导后,测试人员测试的脉冲法测试波形。这个波形相当标准,波速选择也准确。作为电缆全长判断,已经没有任何问题。但是,作为100多米长的电缆,这个测试波形就有明显缺陷,经过询问,是测试人员不熟悉闪测仪脉宽功能,重新调整到0.2微秒脉宽测试后,测试波形如图3所示:


脉冲法测试波形图3


  图3的脉冲法测试波形,与图2相比,更加标准,测试人员确定的光标,也非常准确,电缆全长182米,与实际电缆长度相符。经过网络指导,用脉冲法分别测试AB、AC、CB、OA、OB、OC ,测试波形基本一致,说明电缆没有纯粹的短路,电缆也没有断相。电缆全长已经确定,电缆故障距离不能确定。


  经过询问,客户说电缆没有接头,所以图3中的小负反冲波形,就值得怀疑,可以确定疑似故障反射,必须用高压冲闪法才能确定。

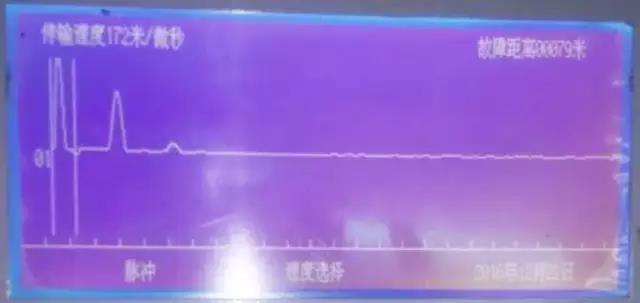

     测试人员对负反冲波形进行了定位,定位距离79米,定位波形如图4所示:



脉冲法测试波形图4


  图4测试波形,是经过输入振幅调整,脉宽调整才可以测试到的波形。所以,故障测试中,要熟悉仪器各种旋钮、按键的功能,多方调整,多次比较,才可以快速判断故障点。图中的测试数据,可能是接头反射,也可能是故障点阻值过小,但是又没有形成死接地故障 的微小反射,对故障测试是个参考数据。完全确定故障点,要靠高压冲闪法测试波形确定。


     本例故障中,测试人员对冲闪法测试不是很熟悉,直接高压定点, 后在大概90米处,找到了故障点,与疑似故障距离79米比较接近,适于粗测正常误差范围。要完全了解分析测试数据,就必须要靠高压冲闪法测试波形才可以。


      对于初次接触电缆仪的用户,需要了解,脉冲法闪测仪,测试高压电缆与测试低压电缆,测试原理、测试方法完全一样。很多用户,对于低压电缆测试,不敢用冲闪法加高压测试,只用电缆耐压试验的试验电压标准加压 ,是难以测试到故障点的。冲闪法测试,只要被测试电缆绝缘不好,短路接地,冲闪法电压加到10KV左右,瞬间的高压冲击,对电缆的损伤微乎其微,可以忽略不计。对于绝缘好着的电缆,严禁用冲闪法测试加压,防止电缆击穿损坏。

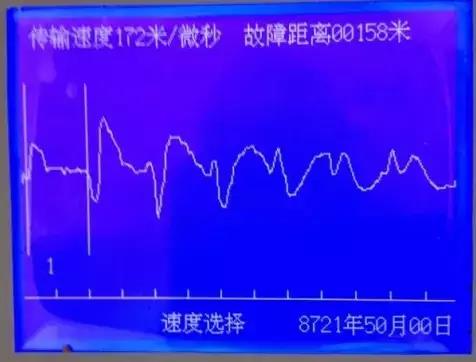

       冲闪法测试,福建一客户测试的,典型的现场测试波形以及光标定位如图5所示 :


冲闪法现场测试标准波形图5


 闪测仪面板调整旋钮如图6所示,闪测仪按键如图7所示:

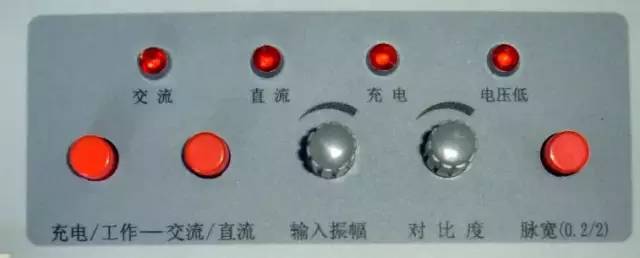

闪测仪调整旋钮界面图6

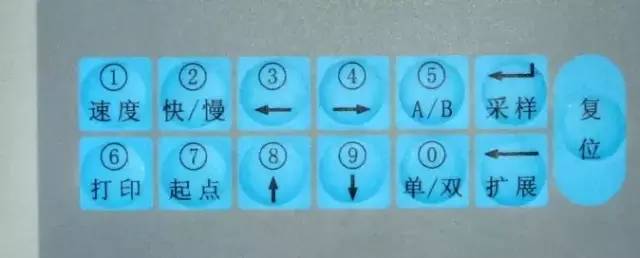

闪测仪按键界面图7

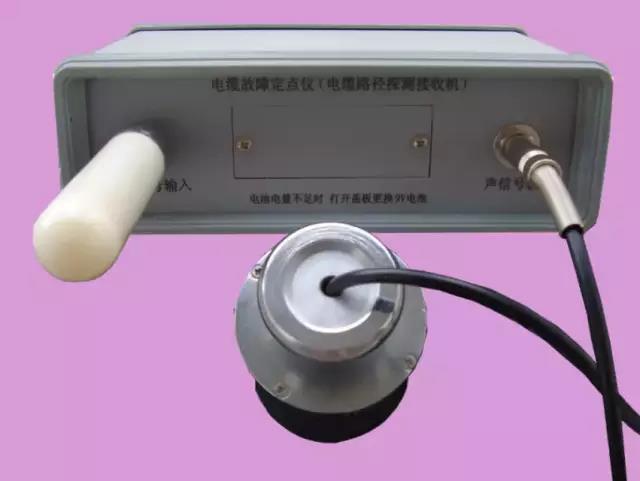

  定点仪与定点探头,定点仪与同步接收天线连接方法如图8所示:


电缆故障定点仪


  电缆故障测试,是一门专业性、技术性,实践性都很强的技术工作,测试人员,必须详细阅读:《电缆故障测试仪使用说明书》,《电缆故障测试仪测试波形分析培训教材》,《电缆故障测试仪操作流程图解分析培训教材》,《电缆故障测试冲闪法试验视频》,《电缆故障测试仪冲闪法接线图》等等培训资料。
