电缆故障定位方法[实用]


时间:2019/4/3 16:08:01 | 作者:陕西意联电气 | 标签: 电缆故障测试仪

电缆故障定位方法


  目前准确定位电缆故障点常用方法电桥法冲闪法跨步电压法等,但是现场情况比较复杂,不同的测法有不同的优越性也有局限性。比较传统的电缆故障定位方法是听声法。这种电缆故障定位方法的特点是简单易行,尤其是放电声较大的时候,效果还是比较好的。然而,当故障点的直流电阻较小时,放电声不太大,这个时候难以奏效。现在比较普遍使用的定位仪是将微弱的机械振动波首先转换成电信号,由放大电路将这一电信号进行足够的放大后,再通过耳机还原成声音,然后通过人机的有机配合,准确地确定故障点的位置。


  由于电缆线路不可能完全直线敷设,用电缆故障探测仪仅能对电缆故障的大致位置进行判断,而不能确切给出电缆敷设后的准确故障点,所以电缆故障定位非常的重要。


  不同性质的电缆故障,在定点技术上略有差异:

(a)对于低阻故障的定点,由于这类故障电阻小,因此故障点的放电间隙也小,致使施加的冲击高压在不很高的情况下,故障点便发生闪络放电。这时因闪络放电而产生的冲击振动波也小,再加上现场其他因素的干扰,放电声往往不易分辨甚至听不到放电声。这时可控制冲击电压的高低,并通过加大贮能电容器的电容量,增强放电强度,从而获得较强、较大的放电声,便于收听、分析和判断故障点的位置。


(b)对于开路故障的定点,是在故障相的一端加冲击高压,而故障相的另一端用另外两相和电缆铅包连接后充分接地,然后利用定点仪在粗测范围内进行定点。因开路故障类似于高阻故障,其定点方法与高阻故障的定点方法相同。


(c)对于高阻故障的定点,由于故障的阻抗较高,探测时施加的冲击电压较高,故障点才会发生闪络放电,故放电声和由此而产生的冲击振动波一般说来都比较大,较便于收听、分析和辨别。

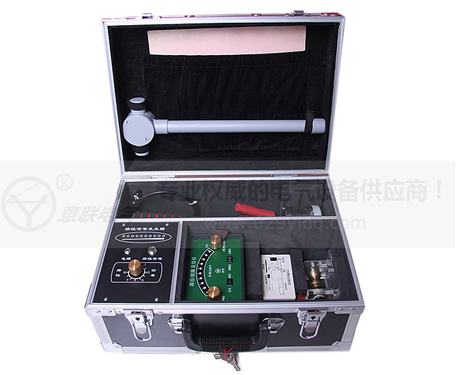

电缆故障定位仪
  如果故障点就在测试端附近,这时故障点的放电声会被球隙的放电声所淹没,因而不易被测听到。当遇到这种情况时,可以将球间隙放到远离测试端的另一端,并通过已知的正常相对故障相加电压,从而达到故障相闪络放电的目的。这时因串入回路的球间隙远离测试端,因此故障点的放电声就比较容易监听到。

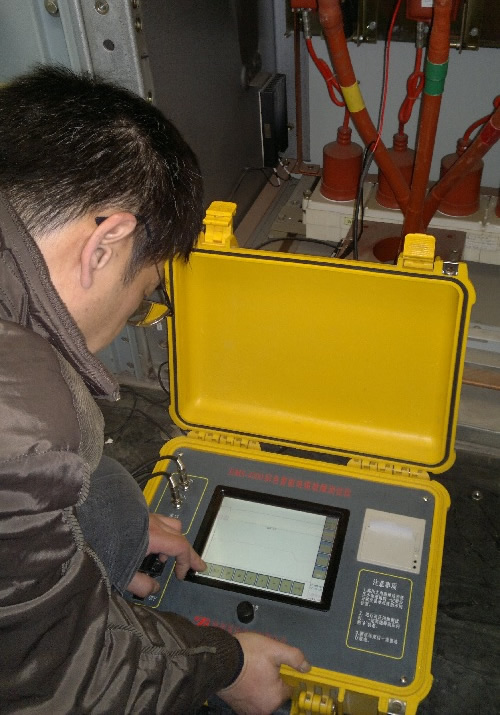

现场电缆故障定位法


  电缆故障定位仪采用的电缆故障定点新理论。是根据 新研究成果而开发的具有高抗干扰性,高灵敏度,新型的电缆故障定点测试仪器。电缆故障定点仪器采用先进的模拟低噪声设计和高性能滤波电路相结合,使电缆故障定点仪抗干扰性能有了极大的提高,采用设计和地装配工艺使电缆故障定点仪具有目前国内 高水准。对各类电缆故障可地进行定点,特别是对交联电缆和电缆封闭性电缆故障具有独到的测试效果。是电缆故障测试仪器中 新的更新换代产品。
